Описание
Ячейка ВДПО-2 8г2.087.005 представляет собой специализированную электронную компоненту, используемую в сфере радиотелхранения и связи, обеспечивая преобразование и обеспечение необходимого напряжения для питания промышленного и коммуникационного оборудования. Это устройство входит в состав комплексов аппаратуры связи ИКМ-7ТМ и АСТМ и предназначено для преобразования сигнала дистанционного питания с тока в диапазоне от 142 до 158 мА в стабилизированные напряжения постоянного тока ±5 В, что необходимо для питания линейных и оконечных устройств. Благодаря таким характеристикам, ячейка служит важным элементом электроснабжения, а также обеспечивает выполнение функций индукторного вызова с постоянным напряжением в диапазоне +/– 65 В.
| Спецификация | Детали |
|---|---|
| Входное напряжение | не более 68 В при токе ДП 150 мА |
| Выходное напряжение | 5,05 ± 0,15 В для цепей +5В и -5В |
| Ток нагрузки в цепи +5В | 0-1,2 А |
| Ток нагрузки в цепи -5В | 0-0,08 А |
| Асимметрия выходных напряжений | не более 1,0 % |
| Пульсации напряжения | не более 0,015 В |
| Напряжение вызова генератора | не менее 35 В |
| Частота вызова | 25 ± 5 Гц |
| Диапазон рабочих температур | от –40 до +40 °C |
| Срок службы | не менее 10 лет |

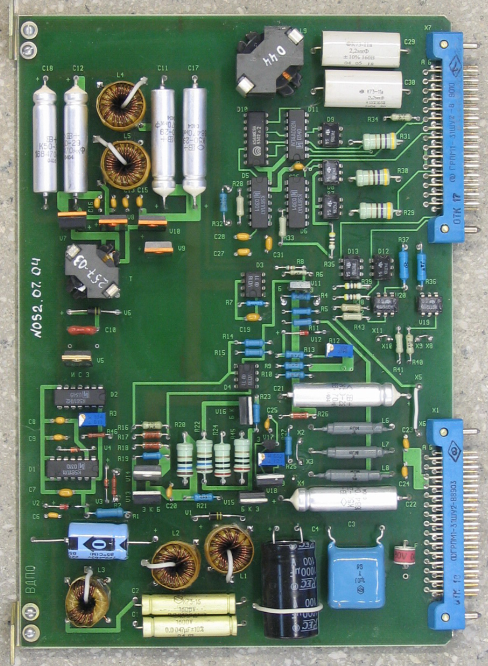

Ячейка ВДПО-2 8г2.087.005 изготовлена из печатной платы, которая подключается в стандартный комплекс ОРП через разъемное соединение. Устройство соответствует нормативным требованиям ТУ45-2010, а также сертифицировано для использования в радиотелевую промышленность. Ее предназначение — обеспечить надежное электроснабжение и управление сигналами для связных систем и военной электроники, что делает её незаменимой в системах, где критична стабильность питания и сигналов. Благодаря встроенной конструкции и высокому уровню надежности, ячейка способна сохранять работоспособность в условиях экстремальных температур и длительный срок службы, что подтверждается всеми стандартами и сертификатами.
