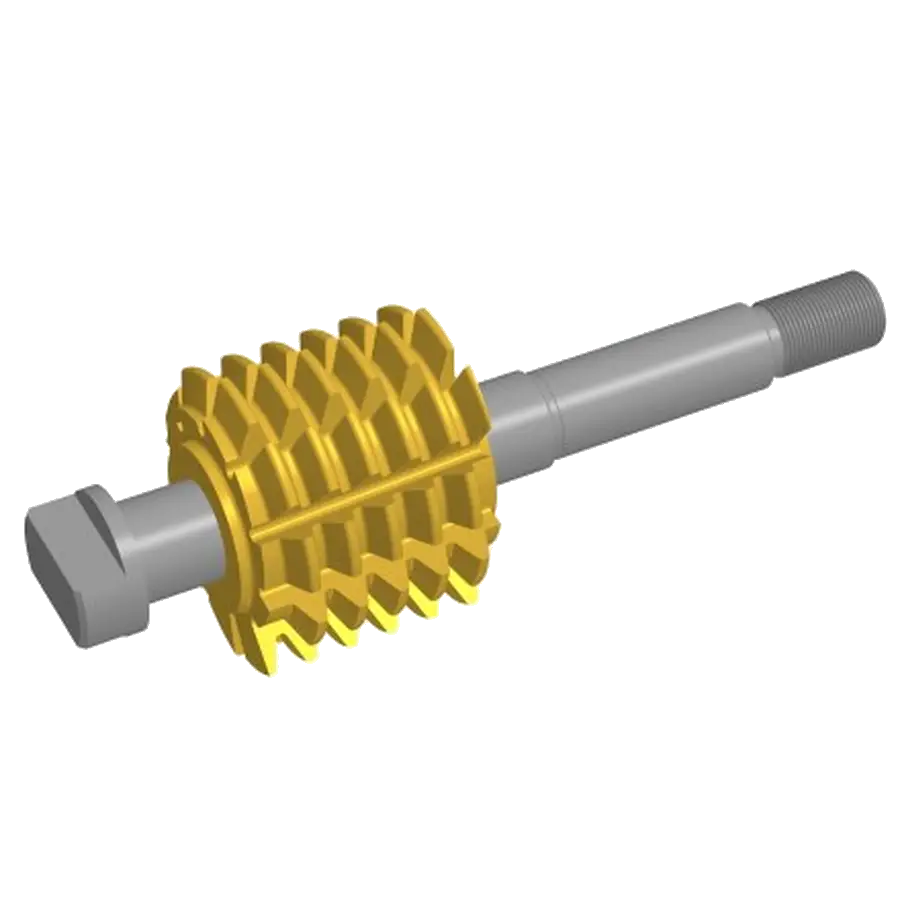

Червячные фрезы являются наиболее распространенным зуборезным инструментом, применяются для чернового и чистового зубонарезания. Модуль позволит рассчитать и построить модели червячных фрез для нарезания:

• цилиндрических зубчатых колес с эвольвентным профилем (черновые и чистовые фрезы),
• цилиндрических передач Новикова с двумя линиями зацепления,
• звездочек к приводным роликовым и втулочным цепям,
• червячных колес цилиндрической червячной передачи (черновые и чистовые фрезы),
• шлицевых валов с эвольвентным профилем,
• шлицевых валов с прямобочным профилем.

Результат работы в приложении — полностью оформленный чертеж на фрезу (с выносными элементами и таблицей параметров) и ее 3D-модель.

Предусмотрены разработка конструкторской документации для стандартных фрез (по отечественным стандартам) и проектирование фрез для зубчатых колес и шлицевых валов (по зарубежным стандартам). Для колес с эвольвентным профилем доступны фрезы с нестандартным модулем или исходным контуром.

Данные зубчатого зацепления или шлицевого вала для червячной фрезы берутся из расчетных модулей или баз данных приложения

Валы и механические передачи 3D

.

Зуборезная часть фрезы является полноценным компонентом 2D-модели приложения. Такая реализация позволяет создавать не только стандартные фрезы под цилиндрическую оправку, но и совмещать зуборезную часть фрезы с специальными хвостовиками, разработанными под определенные зубофрезерные станки.

Особенности модуля:

•
  Позволяет проектировать любые фрезы

  — достаточно получить чертеж изделия или информацию, по какому зарубежному стандарту изготовить инструмент.
•
  Высокая скорость проектирования

  . Обычно квалифицированный инженер тратит два дня на расчет и разработку документации стандартной червячной фрезы. Приложение позволяет сократить сроки разработки до нескольких минут.
• Формирует

  3D-модели инструментов

  .
•
  Высокую точность проектируемого инструмента

  обеспечивают встроенные расчеты и базы данных нормативных документов.

Требует для работы:

КОМПАС-3D

,

Валы и механические передачи 3D
