Описание

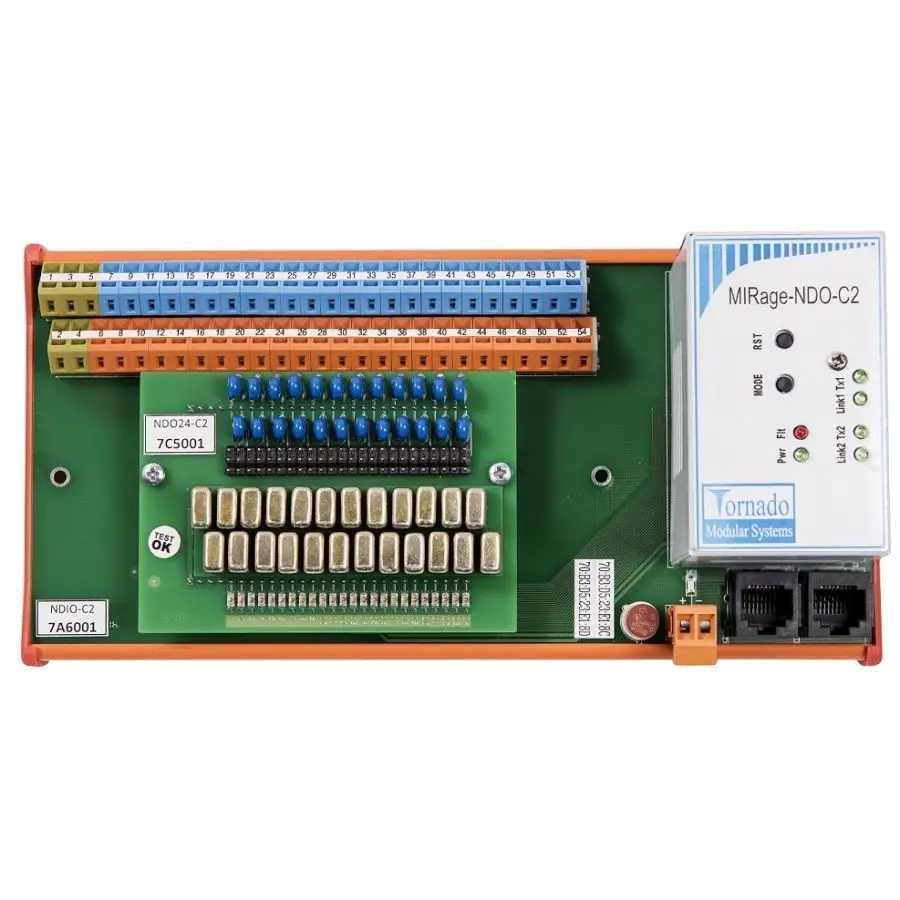

Модуль MIRage-NDIО предназначен для ввода дискретных сигналов и/или выдачи дискретных управляющих команд при помощи гальванически развязанного от измерительной части дублированного интерфейса Ethernet. Имеет 24 канала, разделенных на две группы: с 1-го по 12-й и с 13-го по 24-й. Каналы, входящие в одну группу, могут быть входными или выходными. Режим использования каналов определяется программной конфигурацией контроллера и установкой различных типов съемных субмодулей вставок. Имеются вставки дискретных входов на различные напряжения и вставки релейных дискретных выходов. Выходные контакты каждого из каналов гальванически изолированы друг от друга и от системной части.
Возможные конфигурации:
Модуль распределенного ввода дискретных сигналов; 24 гальванически изолированных канала +24 В
Модуль распределенного ввода дискретных сигналов; 24 канала +24 В, групповая изоляция
Модуль распределенного ввода дискретных сигналов; 24 гальванически изолированных канала 220 В
Модуль распределенного вывода дискретных команд; 24 гальванически изолированных канала 220 В, 3 А
Модуль распределенного вывода дискретных команд; 24 канала до +24 В, 1А
Модуль распределенного дискретного ввода/вывода; по 12 гальванически изолированных входов и выходов 220 В
Модуль распределенного дискретного устройство ввода-вывода; 12 входов и 12 выходов
Наименование Модуль ввода-вывода дискретных сигналов
Количество измерительных каналов 12 для NDO, NDIO и 20 для NDI
Типы каналов дискретный вход 24 В, дискретный вход 220В
дискретный выход, реле
Характеристики дискретных входов 24 В Напряжение лог. “0” < 14 VDC
Напряжение лог. “1” > 18 VDC
Максимальное входное напряжение 36 VDC
Входной ток 3,2 мА (при Uвх=24 VDC)
Характеристики дискретных входов 220 В Напряжение лог. “0” < 90 VDC, < 60 VAC
Напряжение лог. “1” >110 VDC, >180 VAC
Максимальное входное напряжение 260 V
Входной ток 4,2 мА (при Uвх=220 VАC)
Характеристики дискретных выходов нормально разомкнутые или нормально замкнутые контакты реле
Максимальное коммутируемое напряжение 400 V
Максимальный коммутируемый ток 3А АС / 0.5А DC
Напряжение гальванической изоляции между каналами и между полевой и системной частью 1,5 кВ
Напряжение питания 18-36 VDC, не более 350 мА
Тип интерфейса Ethenet 100/10Base-TX
Скорость передачи данных 10/100 Mbit/s
Протокол обмена данными Modbus над TCP/UDP
Условия окружающей среды
Рабочий диапазон температур от -25°C до +70 °C
Температура хранения от -55°C до +85 °C
Допустимая влажность до 95% без конденсации
Габаритные размеры 420 х 100 х 40 мм
