Учебный лабораторный стенд «Программируемый контроллер» ЭЛБ-020.003.05

Описание

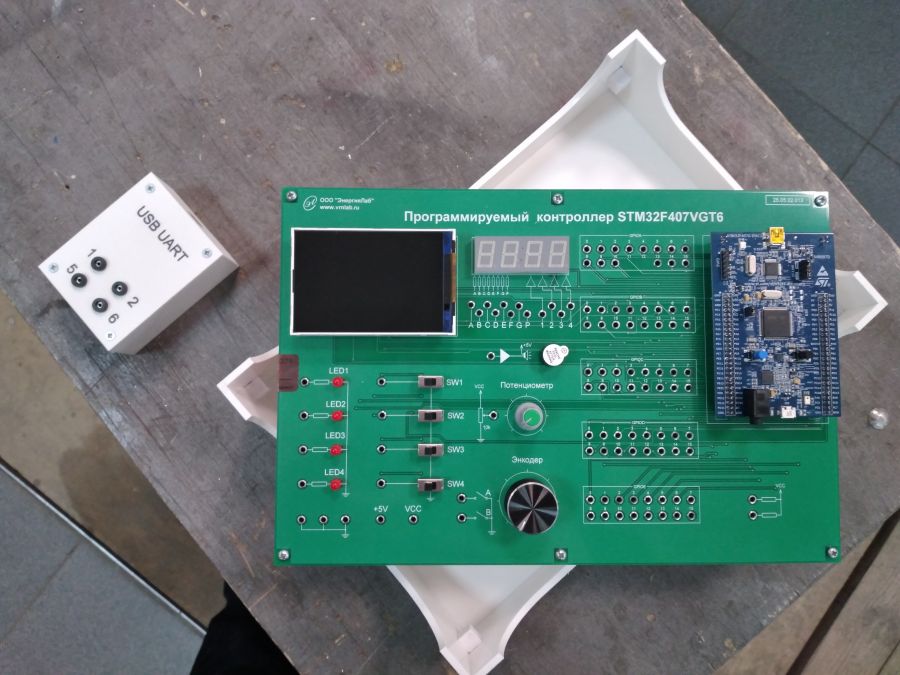

Учебный лабораторный стенд «Программируемый контроллер» ЭЛБ-020.003.05

Учебный лабораторный стенд Программируемый контроллер ЭЛБ-020.003.05 предназначен для образовательных целей и практических занятий в области автоматизации и программируемых логических контроллеров (ПЛК). Этот стенд создан для учебных учреждений и лабораторий, чтобы обучающиеся могли освоить основы программирования, настройки и работы с современными контроллерами, а также научиться реализовывать разнообразные автоматизированные процессы.

Основная функция данного лабораторного стенда моделирование и отработка программных алгоритмов для управляющих систем на базе реального контроллера с возможностью вывода информации на графический ЖК дисплей и взаимодействия с различными периферийными интерфейсами. Стенд оборудован множеством элементов для практического освоения программирования и настройки систем автоматизации, таких как порты ввода-вывода, таймеры-счётчики, прерывания, а также интерфейсы последовательной передачи данных и обмена с ПК.

Конструкция выполнена из прочного АБС пластика, что обеспечивает её долговечность и безопасность при использовании в учебных лабораториях. Габаритные размеры стенда: длина 200 мм, ширина 300 мм, высота 65 мм. Рабочая температура устройства составляет диапазон от 10C до 35C, что позволяет использовать его в различных климатических условиях учебных заведений.

В рамках использования данного стенда студенты изучают работу с стандартными библиотеками для программируемых контроллеров, подключение и настройку интерфейса прикладного программирования (API), освоение базовых настроек устройства и работу с портами ввода-вывода. Особое внимание уделяется изучению принципов функционирования таймеров и счетчиков, а также работе с прерываниями и механизмами отсчёта временных интервалов.

Один из ключевых элементов обучения использование операционной системы реального времени FreeRTOS, что позволяет студентам осваивать принципиальные подходы к созданию задач и управлению ими в условиях реального времени. Также в лабораторных работах применяется графический ЖК-дисплей, что способствует развитию навыков отображения и обработки информации, а также использования аналогово-цифровых преобразователей (АЦП) и цифрово-аналоговых преобразователей (ЦАП) для работы с аналоговыми сигналами.

Особенностью стенда является возможность прямого доступа к памяти с использованием DMA (Direct Memory Access), что позволяет оптимизировать обмен данными и повышать эффективность работы системы. Кроме того, реализована поддержка последовательных интерфейсов UART, SPI, I2C и 1-Wire, что обеспечивает расширенные возможности для подключения периферийных устройств и датчиков.

Для взаимодействия с персональным компьютером стенд обеспечивает обмен данными через интерфейс USB, поддерживая протоколы HID и CDC. Это позволяет подключать оборудование к ПК для программирования, диагностики и проведения лабораторных занятий в удобном и совместимом формате.

Учебный лабораторный стенд Программируемый контроллер ЭЛБ-020.003.05 оптимально подходит для проведения теоретических и практических занятий по автоматизации и программированию ПЛК, а также для реализации учебных проектов, моделирования автоматизированных систем и подготовки специалистов в области промышленной автоматизации и робототехники.

Данный учебный стенд является важным образовательным инструментом, позволяющим студентам на практике познакомиться с современными средствами автоматизации, программирования контроллеров и системной интеграции, что способствует развитию практических навыков и подготовке к реальным профессиональным задачам в сфере промышленной автоматизации и робототехники.
