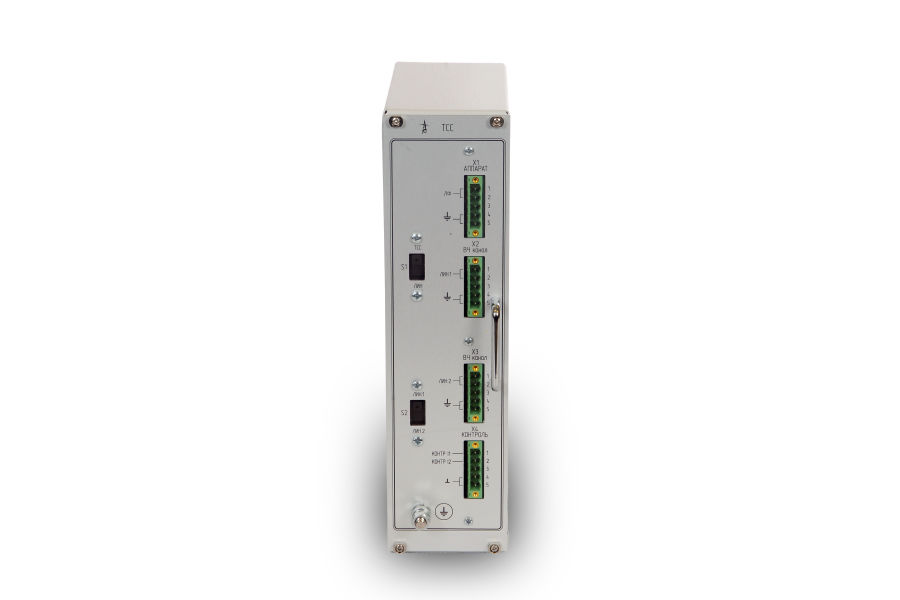

Трансформатор согласующий симметрирующий (ТСС)

Описание

Трансформатор согласующий симметрирующий (ТСС) — это специализированное устройство, предназначенное для настройки и согласования входных сопротивлений в радиотехнических системах. Он широко используется в радиоэлектронной промышленности для обеспечения эффективной передачи ВЧ-сигналов и повышения совместимости различных компонент системы. Основная функция ТСС — обеспечить возможность корректировки значения входного сопротивления канала, что способствует оптимизации сигнальных характеристик, снижению отражений и улучшению качества передачи.

ТСС обладает способностью подключать ВЧ аппаратуру с несимметричным выходом как к симметричным, так и к несимметричным ВЧ каналам, что повышает его универсальность и удобство применения в различных проектах. Одной из ключевых особенностей устройства является наличие встроенных датчиков для измерения уровня огибающей тока в ВЧ канале, что позволяет осуществлять мониторинг и регулировку параметров системы в реальном времени. Кроме того, устройство обеспечивает подключение приёмников УПАСК к ВЧ обходам, что расширяет его область использования на радиочастотных линиях и системах передачи данных.

Основные технические характеристики ТСС включают климатическое исполнение по ГОСТ 15150-69 — УХЛ4, что обеспечивает его эксплуатацию в условиях умеренного и холодного климата. Диапазон сопротивлений ВЧ канала, согласуемых с помощью ТСС, составляет 20 — 200 Ом, что покрывает широкий спектр применений. Рабочее затухание при использовании устройства равно 0.3 дБ, что свидетельствует о высокой эффективности и минимальных потерях сигнала. Верхний диапазон рабочих частот составляет 50 — 1000 кГц, а нижний диапазон — 16 — 100 кГц, что позволяет использовать ТСС как в низкочастотных, так и в высокочастотных радиосистемах.

Устройство изготовлено в соответствии с нормативными требованиями и имеет обозначение по ОКПД 2 — 26.30.11.190, а также по ТН ВЭД — 8517 62 000 9. Производство осуществляется согласно техническим условиям УНЦА.465129.020ТУ. Срок действия сертификатов и разрешительных документов έως 17.12.2027. Цена на продукцию определяется по запросу, что позволяет формировать индивидуальные предложения в зависимости от объемов и условий закупки.

ТСС применяется в различных областях, в первую очередь в радиотехнической, радиолокационной, спутниковой и радиозапросной системах. Он особенно актуален при необходимости оптимизации передачи сигналов и обеспечения совместимости компонентов в сложных системах связи и электронных устройств. Благодаря своим конструктивным особенностям и встроенным датчикам, устройство обеспечивает высокую надежность, точность измерений и удобство эксплуатации. Это делает ТСС незаменимым элементом в арсенале специалистов по радиоэлектронной инженерии и монтажа радиосистем.

Таким образом, трансформатор согласующий симметрирующий (ТСС) является ключевым компонентом для обеспечения высокой эффективности и надежности радиотехнических систем. Его универсальность, точность и встроенные датчики делают его особенно ценным для специалистов, работающих с ВЧ аппаратурой и системами передачи. Использование этого устройства способствует снижению потерь, улучшению качества сигнала и повышению эффективности систем связи, что делает его важным инструментом в современных радиотехнических разработках и эксплуатации радиосистем.
