Телевизионная система повышенной радиационной стойкости КТР-001. Модификация КТР-001-4.

Описание

Телевизионная система повышенной радиационной стойкости КТР-001-4 предназначена для использования в условиях высоких уровней радиации на ядерных установках и является специализированным решением для визуального контроля активной зоны реакторов. Эта система обеспечивает надежную передачу видеосигнала в экстремальных условиях с высоким уровнем гамма-излучения, что делает ее незаменимым инструментом для операторов и технического персонала атомных электростанций при осмотре и мониторинге критических элементов и конструкций.

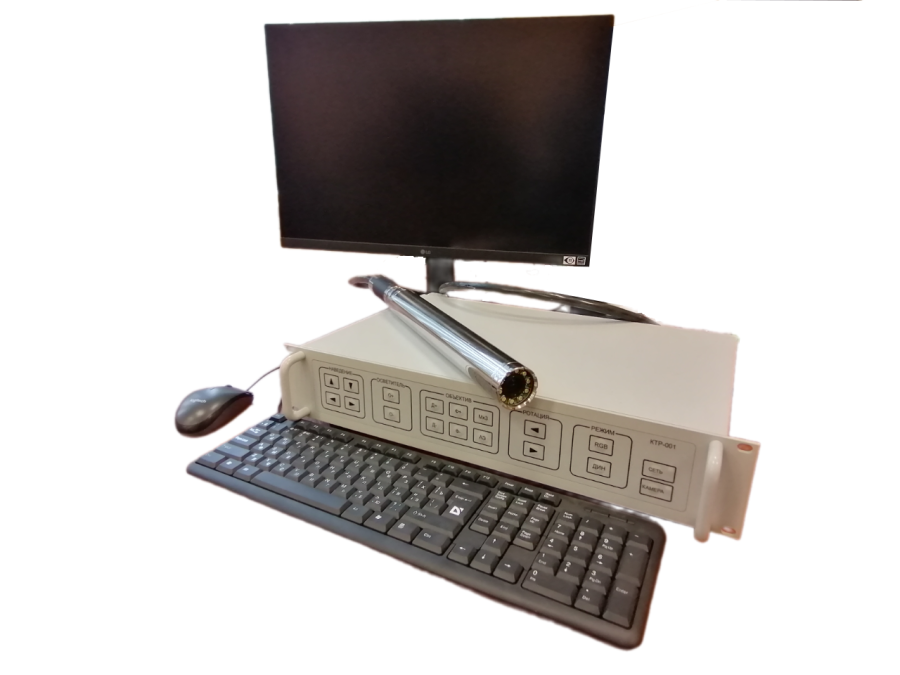

КТР-001-4 сформирована с учетом требований ГОСТ 25804.3-83 и нормативных документов ФАСД.463432.002 ТУ, что гарантирует высокие стандарты качества, надежности и устойчивости к внешним воздействиям. Ее конструкция включает в себя передающую сторону (ПС), размещенную в зоне радиационного воздействия, и приемную сторону (ПРС), находящуюся вне диапазона радиации. Эти компоненты соединены кабельной линией связи длиной 50 метров, что позволяет разместить ПРС в безопасной области, и обеспечивает передачу видеосигнала с минимальными потерями.

Основные функциональные возможности системы включают преобразование света в видеосигнал, предварительную обработку видеосигнала на передающей стороне, а на приемной стороне — финальную обработку и формирование сигнала для вывода. Пользователь получает возможность управлять диафрагмой, фокусировкой, автоэкспозицией, режимами монохромного и цветного изображения, а также автоматическими настройками освещения и наведения передающей части. Имеется трёхкратное увеличение изображения и функция переключения режимов, что обеспечивает гибкость и высокую точность визуального осмотра даже в сложных условиях.

Детали технических характеристик включают длину кабеля 50 метров, массу блока управления (11 кг), вес модуля МР-1 (2 кг), угол обзора по горизонтали 82 градуса, рабочие диапазоны температур от 10 до 35 градусов Цельсия для приемной стороны и от 10 до 55 градусов Цельсия для передающей стороны, а также потребляемую мощность 500 Вт и воздействие давления 490 кПа. Время непрерывной работы системы составляет 24 часа, что обеспечивает длительные циклы эксплуатации без перерывов. Гарантийный срок хранения в упаковке – 3 года, а совместной эксплуатации – 2 года.

Коротко говоря, система КТР-001-4 представляет собой высокотехнологичное решение для безопасных и эффективных визуальных исследований в условиях высоких радиационных фонов, что делает ее востребованной в сфере радиоэлектронной промышленности, особенно в области атомной энергетики и ядерных исследований. Такой продукт обеспечивает высокую надежность и безопасность, одновременно предоставляя оператору качественный видеосигнал для принятия решений, что крайне важно в условиях, где обычные камеры не работают из-за радиационного фона.

Таким образом, телевизионная система КТР-001-4 обеспечивает высокую радиационную стойкость, надежную передачу видеосигнала и богатый набор управляемых функций, что делает ее незаменимым инструментом в атомной промышленности и других областях с экстремальными условиями эксплуатации. Ее применение обеспечивает безопасность работы с ядерным оборудованием, повышает эффективность контроля и снижает риски, связанные с радиационным воздействием. Этот продукт отвечает высоким промышленным стандартам и гарантирует долговечность и стабильность работы в сложных условиях эксплуатации, объединяя передовые технологии и инженерное мастерство для достижений в области радиационной безопасности и контроля.
