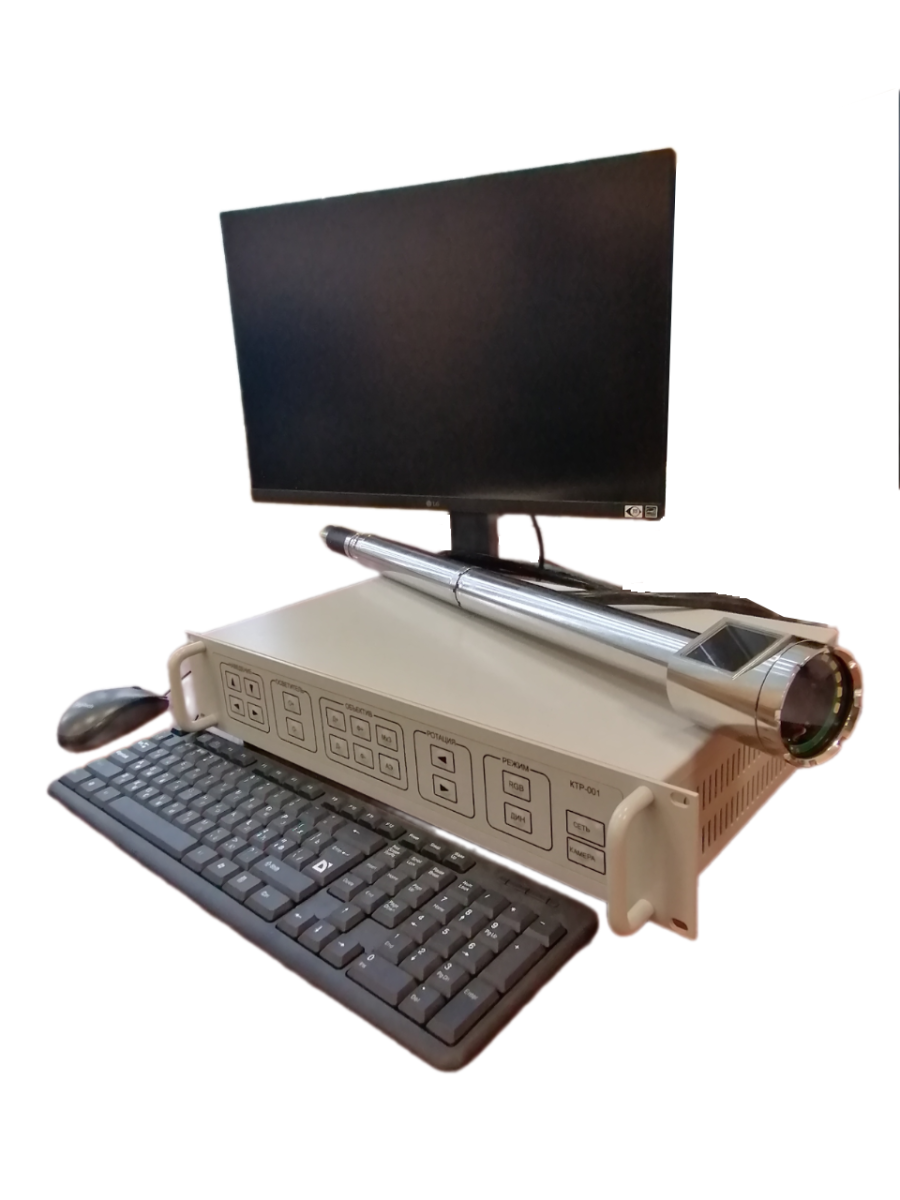

Телевизионная система повышенной радиационной стойкости КТР-001. Модификация КТР-001-3.

Описание

Телевизионная система повышенной радиационной стойкости КТР-001-3 представляет собой уникальную технологическую разработку, предназначенную для обеспечения безопасного и эффективного визуального контроля изделий и конструктивных элементов активной зоны ядерных реакторов. Данная система разработана с учетом требований надежности в условиях высоких доз радиации и соответствует установленным стандартам ГОСТ 25804.3-83, что гарантирует ее способностью функционировать в экстремальных условиях ядерных объектов.

Эта система включает в себя передающую сторону (ПС) и приемную сторону (ПРС), которые соединены кабельной линией связи. Передающая сторона размещается непосредственно в зоне воздействия радиации, где осуществляется преобразование светового сигнала в электронный видеосигнал, предварительная обработка видеосигнала и управление различными функциями, такими как диафрагма, фокусировка, автоэкспозиция, увеличение, осветитель, наведение и ротация передающей части, а также переключение режимов монохромного и цветного изображений. Приемная сторона, размещенная вне зоны радиационного воздействия, завершает обработку видеосигнала и формирует сигналы для интерфейсов связи, позволяя оператору получать четкое и надежное изображение даже при значительных дозах гамма-излучения.

Система обеспечивает полноценное управление изображением и позволяет проводить динамическую съемку, что значительно расширяет возможности использования системы в условиях активной радиационной среды. Благодаря построенной конструкции и применению высококачественных компонент, система демонстрирует высокую радиационную стойкость и стабильность работы в экстремальных условиях.

Технические характеристики системы включают в себя, в частности, кабель длиной 50 метров, массу блока управления 11 кг, массу модуля МР-3 4 кг, а также рабочие диапазоны температуры окружающей среды, где ПС может работать при температуре от 10 до 55 градусов Цельсия, а ПРС — от 10 до 35 градусов Цельсия. Время непрерывной работы системы составляет 24 часа, что позволяет использовать ее в длительных операциях без перерывов. Мощность потребляемого изделия составляет 500 Вт, а воздействие давления водной среды на передающую сторону достигает 490 кПа.

Отрасль применения системы — радиоэлектронная промышленность, где она используется для контроля активных зон ядерных реакторов. Устройство заслуженно отличается высоким уровнем надежности, что обеспечивает его соответствие нормативам по стойкости, прочности и устойчивости к внешним воздействиям. В целом, системы подобного типа являются важным инструментом для обеспечения безопасности и контроля надежности ядерных установок, а также позволяют осуществлять визуальный мониторинг в условиях повышенной радиационной нагрузки.

Телевизионная система КТР-001-3 отличается высокой надежностью и высокой радиационной стойкостью, что делает ее незаменимым инструментом для контроля активных зон в ядерных реакторах. Конструкция предусматривает совместную работу в тяжелых условиях, обеспечивая операторам точные и безопасные визуальные данные в реальном времени. Применение системы значительно повышает уровень безопасности ядерных объектов и позволяет своевременно выявлять возможные неисправности или отклонения в работе активной зоны реактора.
