Описание

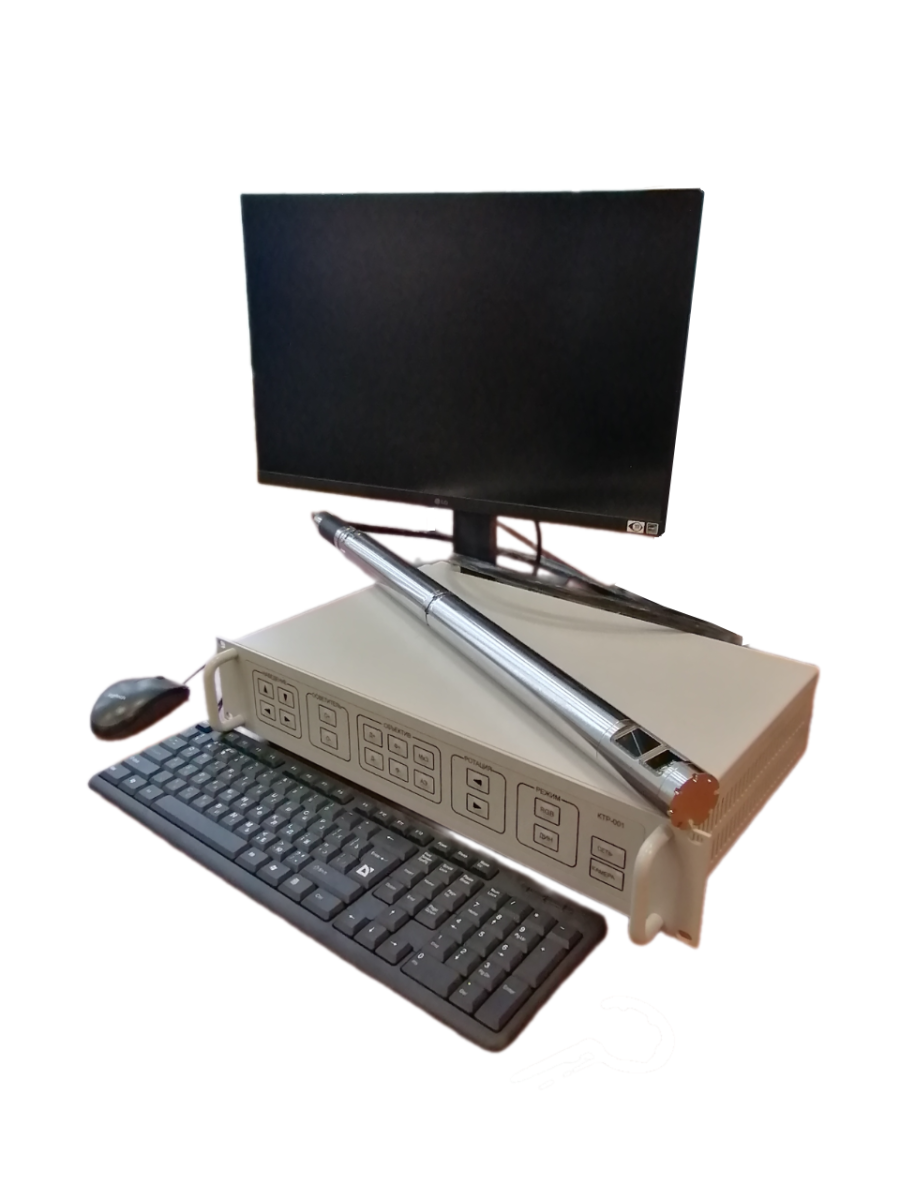

Телевизионная система повышенной радиационной стойкости КТР-001-2 является инновационным решением для проведения визуального осмотра изделий и конструктивных элементов активной зоны ядерных реакторов. Эта система предназначена для работы в условиях высокой радиационной среды, обеспечивая надежное формирование видеоизображения даже при значительных дозах гамма-излучения, которые допустимы для телевизионных камер на основе твердотельных матриц. Модель КТР-001-2 представляет собой установку замкнутого типа, где передающая сторона (ПС) размещается в зоне воздействия радиации, осуществляя преобразование света в видеосигнал и его предварительную обработку, а приемная сторона (ПРС) — вне зоны радиационного воздействия — завершает обработку видеосигнала и формирует интерфейсные сигналы для системы связи. Важной особенностью системы является возможность управления диафрагмой, фокусировкой, автоэкспозицией, а также трехкратным увеличением и наведением передающей части, а также переключение режимов работы между монохромным и цветным изображением, а также динамический режим съемки для различных задач. Передающая сторона соединяется с приемной кабельной линией, длина которой составляет 50 метров, что обеспечивает гибкость в расположении компонентов. Модуль МР-2 с массой 3 кг и углом обзора по горизонтали 18 градусов обеспечивает высокое качество видеовосприятия. Рабочие температуры для передающей стороны варьируются от 10 до 55 градусов Цельсия, а для приемной стороны — от 10 до 35 градусов. Система рассчитана на непрерывную работу в течение 24 часов, устанавливая высокие требования к надежности и стабильности во время эксплуатации. Потребляемая мощность системы составляет 500 Вт, а её масса блока управления — 11 кг. Гарантийный срок хранения оборудования в упаковке — 3 года, а гарантия после ввода в эксплуатацию — 2 года. Производство осуществляется в соответствии с ГОСТ 25804.3-83, что подтверждает высокие стандарты по стойкости, прочности и устойчивости к внешним воздействиям, характерным для условий ядерных установок.
| Характеристика | Значение |
|---|---|
| Длина кабеля связи между ПС и ПРС | 50 м |
| Масса блока управления | 11 кг |
| Масса модуля МР-2 | 3 кг |
| Угол обзора по горизонтали | 18 градусов |
| Диапазон рабочих температур (ПС) | 10 — 55 °C |
| Диапазон рабочих температур (ПРС) | 10 — 35 °C |
| Энергопитание | 500 Вт от сети переменного тока |
| Гарантийный срок хранения | 3 года |
| Гарантия на эксплуатацию | 2 года |
| Габариты системы | Зависит от конфигурации, но включает блок управления и кабельную линию |
Данная телевизионная система повышенной радиационной стойкости КТР-001-2 предназначена для использования в ядерной промышленности, где необходимо контроль и визуальный осмотр активных зон реакторов. Она обеспечивает высокое качество видеосигнала в радиационно-опасных условиях за счет специальных материалов и компоновки, удовлетворяя требованиям ГОСТ и технических стандартов ТУ. Использование системы облегчает диагностику состояния реакторных элементов, а ее долговечность обеспечивает надежную работу на протяжении всего срока службы, что делает ее незаменимым инструментом для операторов ядерных предприятий и специалистов по безопасности.
