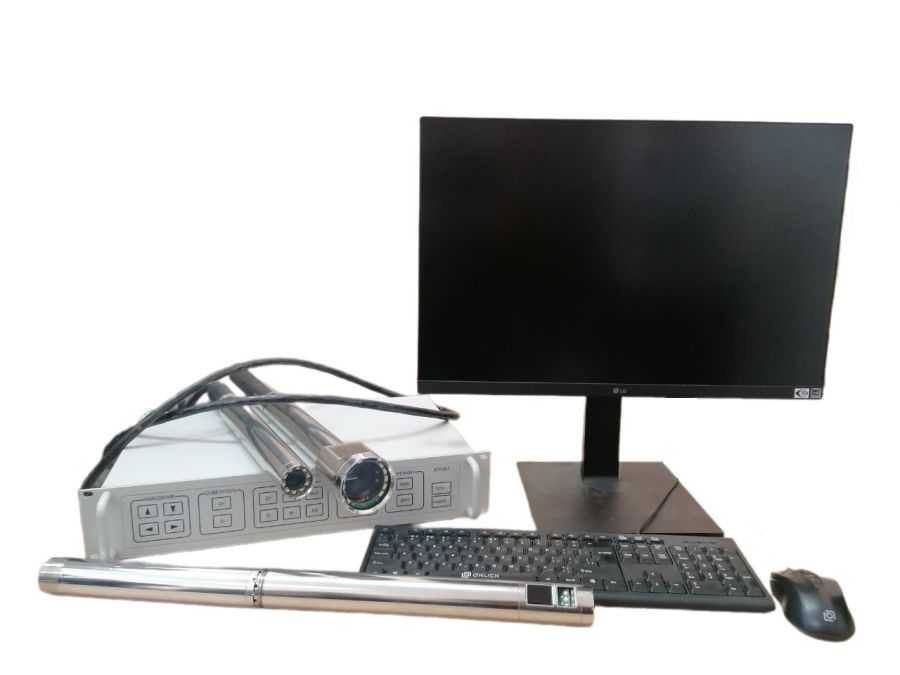

Телевизионная система повышенной радиационной стойкости КТР-001. Модификация КТР-001-1.

Описание

Телевизионная система повышенной радиационной стойкости КТР-001-1 представляет собой специально разработанное оборудование для использования в условиях высокой радиационной нагрузки, характерной для ядерных реакторов и других радиационно-опасных объектов. Эта система предназначена для визуального осмотра активной зоны реакторов и других конструктивных элементов, которые подвергаются воздействию гамма-излучения, позволяя получать качественное видеосигнал даже при значительных дозах радиации. В составе системы особенно выделяется возможность формирования видеоизображения с учетом особенностей радиационной среды и высокой надежности работы в сложных условиях.

Конструкция системы включает передающую сторону (ПС), которая размещается в зоне воздействия радиации и отвечает за преобразование света в видеосигнал, его предварительную обработку, а также управление такими параметрами, как диафрагма, фокусировка, автоэкспозиция, режимы монохромного и цветного изображений, а также возможностью автоматической регулировки яркости и цвета. Передающая сторона также обеспечивает управление механическими составляющими, такими как наведением и ротацией, увеличением изображения, а также включает освещительную систему для оптимизации условий видеосъемки.

Приемная сторона (ПРС), расположенная вне зоны радиационного воздействия, осуществляет окончательную обработку видеосигнала. Она принимает видеосигнал от передающей стороны по кабельной линии связи длиной до 50 метров, и формирует готовое изображение для операторов или автоматических систем контроля. Приемная сторона оборудована интерфейсами связи и обеспечивает переключение между режимами, а также отображение изображения с возможностью динамической съемки.

Система отвечает стандарту ГОСТ 25804.3-83 и нормативным документам ТУ, что гарантирует ее соответствие высоким требованиям по стойкости к радиационным, механическим и температурным воздействиям. В частности, система способна работать при температурах от 10 до 55 градусов Цельсия на передающей стороне и от 10 до 35 градусов Цельсия на приемной стороне, а также выдерживать давление водной среды до 490 кПа. Время непрерывной работы составляет 24 часа, что важно для мониторинга и контроля в реальном времени на объекте.

Масса ключевых модулей системы составляет 2 кг для МР-1, 3 кг для МР-2 и 4 кг для МР-3, что обеспечивает мобильность и удобство установки. Длина кабеля между передающей и приемной стороной — 50 метров, что позволяет гибко размещать оборудование для оптимального обзора без потери качества сигнала.

Электропитание системы осуществляется от сети переменного тока мощностью 500 Вт, что предполагает стабильную работу при стандартных условиях электроснабжения. Гарантийный срок хранения в упаковке — 3 года, а срок эксплуатации с момента ввода в эксплуатацию — 2 года, что свидетельствует о высокой надежности и долговечности оборудования.

Эта телекоммуникационная и видеотехническая техника нашла применение в радиоэлектронной промышленности и сфере атомной энергетики, позволяя осуществлять безопасный контроль и диагностику объектов, находящихся в зоне повышенного радиационного фона. Благодаря своей высокой радиационной стойкости, системе легко интегрировать в систему автоматического контроля, а также использовать для проведения диагностических и профилактических мероприятий в рамках безопасной эксплуатации ядерных реакторов и других радиационно-опасных объектов.

В целом, КТР-001-1 — это инновационное решение, объединяющее в себе надежность, высокие технические характеристики и соответствие строгим стандартам безопасности, что делает ее незаменимой в условиях радиационной аварийной и экспериментальной деятельности, где важна точность и стабильность видеосигнала в экстремальных условиях.

Эта система отвечает высоким стандартам надежности и безопасности, что позволяет использовать ее в сложных условиях радиационной опасности для обеспечения контроля и безопасности реакторных объектов.
