Описание
Телевизионная система повышенной радиационной стойкости КТР-001 разработана специально для использования в условиях высокой радиационной нагрузки, таких как в зоне активной реакции ядерных установок. Эта система предназначена для визуального контроля и осмотра конструктивных элементов реакторных активных зон, обеспечивая передачу видеоизображения при существенных дозах гамма-излучения, безопасных для стандартных телеприёмных устройств на основе твердотельных матриц. Благодаря своей конструкции, система КТР-001 может функционировать в условиях повышенной радиационной среды, что делает её уникальным и незаменимым инструментом в радиационно вредных зонах атомных электростанций и других ядерных объектов.
| Характеристика | Значение |
|---|---|
| Диапазон угла обзора по горизонтали | 35 градусов по модулю МР |
| Диапазон рабочей температуры для передающей стороны (ПС) | от 10°C до 55°C |
| Диапазон рабочей температуры для приёмной стороны (ПРС) | от 10°C до 35°C |
| Давление воды на передающую сторону | 490 кПа |
| Потребляемая мощность | 500 Вт |
| Гарантийный срок эксплуатации для оборудования | 2 года (в течение гарантийного срока) |
| Гарантийный срок хранения в упаковке | 3 года |
| Время непрерывной работы | до 24 часов |
| Масса модуля МР | 2 кг |
| Масса блока управления (БУ) | 11 кг |
| Длина кабеля между ПС и ПРС | 50 метров |

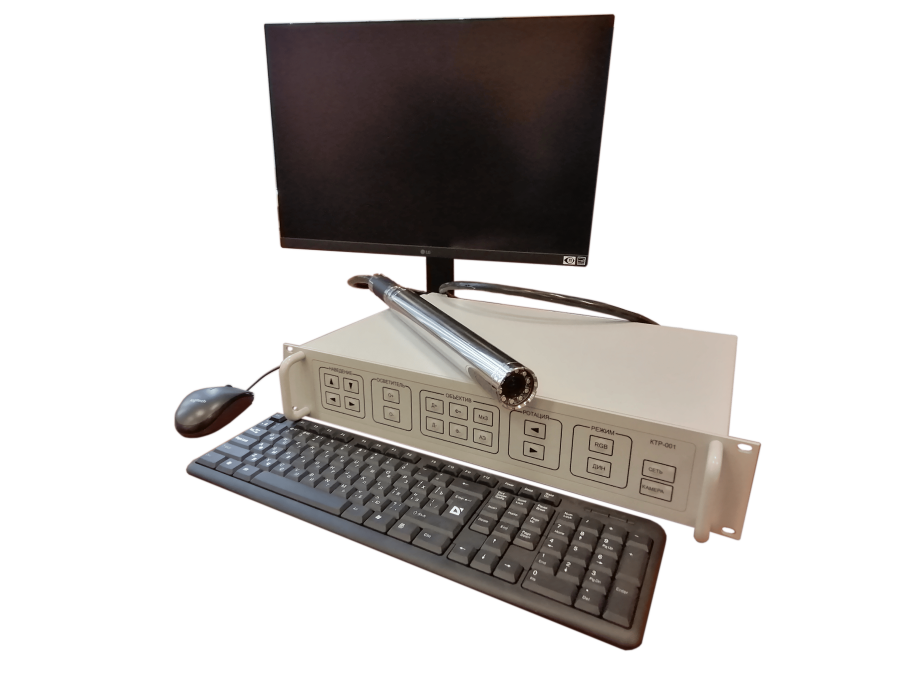

КТР-001 включает в себя передающую и приёмную стороны, соединённые кабельной линией. Передающая сторона размещается в радиационно-опасной зоне, где осуществляет преобразование света в видеосигнал и его предварительную обработку. Приёмная сторона, расположенная вне зоны радиации, выполняет окончательную обработку изображения и формирует сигналы для систем связи. Устройство обладает возможностью регулировки диафрагмы, фокусировки, автоматической экспозиции, а также переключения режимов монохромного и цветного изображения, что обеспечивает высокое качество и адаптивность визуализации. Технология системы позволяет обеспечить точный и стабильный контроль конструктивных элементов реактора вне зоны радиационного воздействия, что чрезвычайно важно для безопасной эксплуатации и обслуживания атомных установок. В системе реализованы функции управления освещением и наведением передающей части, а также автоматическое увеличение изображения в три раза, что значительно облегчает осмотр сложных элементов реактора. Обеспечение такой гибкости и устойчивости делает КТР-001 незаменимым инструментом в современные радиационно-стойкие телевизионные системы, а соответствие стандарту ГОСТ 25804.3-83 гарантирует соответствие высоким требованиям прочности, стойкости и надежности в условиях экстремальных воздействий. Возможность длительной работы на объектах и высокая надежность позволяют использовать данную систему в различных сценариях диагностики и контроля в области ядерной энергетики, радиационной безопасности и научных исследований.
