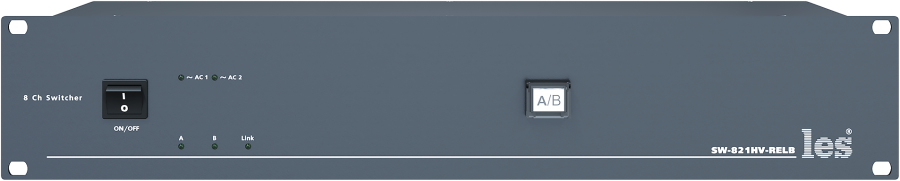

SW-821HV-RELB - Релейный коммутатор для HD/SD-SDI, DVB-ASI и CVBS сигналов. 8 каналов 2 в 1. Удаленное управление по Ethernet и GPI, локальное управление кнопкой, релейный обход, 2 БП.

Описание

Релейный коммутатор SW-821HV-RELB предназначен для надежной и универсальной коммутации видеосигналов в профессиональных системах телевидения, видеомонтажа, а также в радиотехнических и информационно-коммуникационных инфраструктурах. Этот высокотехнологичный коммутатор представляет собой комплексную решение, состоящее из 8 независимых релейных каналов, способных работать в режимах 2 в 1 для различных типов видеосигналов, таких как HD/SD-SDI, DVB-ASI и CVBS. Благодаря своим возможностям, устройство обеспечивает плавное и беспрепятственное переключение между источниками и приемниками видеосигналов, что является критически важным для создания высококлассных систем вещания и обработки информации.

Основной задачей SW-821HV-RELB является обеспечение быстрой, стабильной и безопасной коммутации сигналов без потери качества, а также возможность удаленного и локального управления. Устройство поддерживает асинхронное переключение входов, что означает, что оно может переключать сигналы независимо от их синхронизации или наличия информации о текущем состоянии, что особенно важно в ситуациях, требующих высокой надежности и минимизации времени простоев системы. При отключении питания все подключения автоматически переключаются на входы “А”, что обеспечивает резервирование и повышает отказоустойчивость системы в целом.

Технические характеристики коммутатора позволяют интегрировать его в разного рода профессиональные системы, где предъявляются требования к качеству сигнала и стабильности работы. Устройство оснащено двумя блоками питания с питанием от сети 100–240 В, что обеспечивает надежность и возможность работы в различных условиях эксплуатации. Встроенное управление осуществляется как через Ethernet, что дает возможность удаленного доступа и конфигурации, используя стандартный сетевой интерфейс с разъемом RJ-45 и поддержкой сетевых стандартов 100 Base-TX/10 Base-T, так и через GPI, что позволяет реализовать интеграцию с системами автоматизации и удаленного контроля. В качестве интерфейсов сигналов использованы разъемы BNC с волновым сопротивлением 75 Ом, что соответствует профессиональным стандартам видеотехники.

Коммутатор может управляться по сигналам GPI через восемь входных линий, поддерживается асинхронный режим переключения, что позволяет реагировать на внешние сигналы или команды без задержек. Устройство также оборудовано двумя переменными блоками питания, что обеспечивает бесперебойную работу и минимизацию риска внеплановых отключений. Разъемы для видеосигналов настроены на поддержку диапазона частот до 1,5 ГГц, с минимальным переходным затуханием в 45 дБ для входов и обеспечением коэффициента передачи не хуже -0.5 дБ, что гарантирует сохранение высокого качества передаваемого сигнала. Размеры корпуса составляют 88 мм в ширину, 123 мм в высоту и 483 мм в глубину, что позволяет установить прибор в стандартные шкафные системы или монтажные стойки, а при необходимости — интегрировать в более крупные телекоммуникационные решения.

Применение SW-821HV-RELB наиболее актуально в радиоиндустрии, системах вещательного телевидения, видеоантенных систем, а также в сложных системах автоматизации и контроля, где необходима надежная маршрутизация видеосигналов с возможностью резервирования и удаленного управления. Он отлично подойдет для операторских и технических помещений в телестудиях, режимных систем, конференц-залов и любой инфраструктуры с требованиями к высокой надежности передачи качественного видеосигнала в реальном времени. Среди преимуществ — минимальные потери при коммутации, возможность быстрого и точечного переключения, резервирование питания, а также поддержка различных форматов сигнала, что делает устройство универсальным решением для современных профессиональных задач.

Таким образом, SW-821HV-RELB представляет собой современное, надежное и универсальное решение для профессиональных систем видеотрансляции и передачи сигналов, которое обеспечивает высокое качество, стабильность и гибкость при работе с различными форматами сигналов и сценариями эксплуатации. Это устройство привлечет внимание специалистов, стремящихся к совершенству в области видеотехники и телекоммуникаций, и станет ключевым компонентом в построении надежных и эффективных систем передачи информации.
