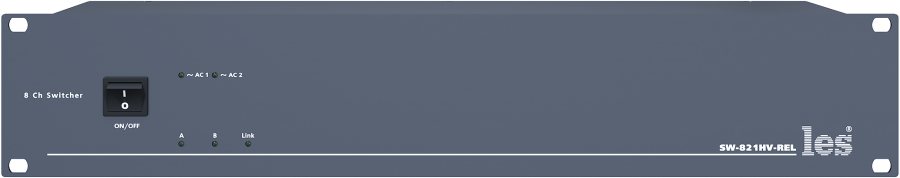

SW-821HV-REL - Релейный коммутатор для HD/SD-SDI, DVB-ASI и CVBS сигналов. 8 каналов 2 в 1. Удаленное управление по Ethernet и GPI, релейный обход, 2 БП.

Описание

Релейный коммутатор SW-821HV-REL представляет собой современное IT-оборудование, предназначенное для радиотелевизионных систем передачи и распределения сигналов. Этот высокотехнологичный коммутатор одновременно поддерживает три типа сигнальных форматов: HD/SD-SDI, DVB-ASI и CVBS, что делает его универсальным решением для широкого спектра профессиональных задач в области телевещания, видеотрансляций и телекоммуникаций. Конструкция модели включает в себя восемь независимых релейных коммутаторов 2х1, объединённых в один корпус, что обеспечивает высокий уровень надёжности и гибкости при управлении сигналами. Основная особенность SW-821HV-REL — возможность асинхронной коммутации без запоминания состояния, что позволяет быстро переключаться между входами, минимизируя задержки и исключая необходимость синхронизации по времени.

Этот коммутатор оборудован двумя мощными блоками питания с номинальным потреблением 10 Вт, что гарантирует стабильную работу в диапазоне напряжений 100-240 В и предусматривает резервное питание для бесперебойной работы даже при возможных сбоях в электроснабжении. Размеры устройства составляют 88 мм в ширину, 123 мм в высоту и 483 мм в длину, что удобно для монтажа в стандартные оборудование шкафы или монтажные стенды в студиях и телекоммуникационных центрах. Рабочая температура устройства — от 5 до 40 градусов Цельсия, что обеспечивает его стабильную работу в разнообразных операционных условиях.

Коммутатор SW-821HV-REL поддерживает интерфейсы Ethernet с разъёмами RJ-45, обеспечивая подключение по сетям 100 Base-TX или 10 Base-T. Максимально допустимое напряжение в тракте — 5 В, а волновое сопротивление тракта — 75 Ом, что соответствует стандартам передачи видеосигналов. Для управления устройством используется сигнал GPI, осуществляемый с помощью разъёмов DB-9 female, при этом в устройстве предусмотрено восемь входных линий GPI (поддержка до шести входов в некоторых конфигурациях), с асинхронным моментом переключения. Соединения для сигналов видеосигналов реализованы через разъёмы BNC, обеспечивая надёжное подключение к кабелям различной длины и типа.

В технических характеристиках отмечается, что коммутатор способен коммутиировать два входа для каждого канала, а всего таких каналов восемь. При этом он предусматривает управление удалённо, что делает его идеальным для автоматизированных систем телеэффиривания, резервных линий, трансляций и в задачах резервного переключения. Устройство соответствует множеству российских и международных стандартов, включая ГОСТ 7845-92 и Технические условия 26.30.12-022-43247780-2021, что гарантирует его совместимость и качество.

Области применения SW-821HV-REL включают радиотелевизионное вещание, телевещательные сети, телекоммуникационные центры, системы резервного видеонаблюдения, а также промышленное оборудование, требующее надёжной коммутации видеосигналов. Благодаря поддержке нескольких форматов, возможности работы в автоматическом и ручном режимах, а также наличию резервных источников питания это устройство обеспечивает надежность и качество передачи видеоданных в сложных профессиональных средах. Простая настройка и управление по сети Ethernet с использованием стандартных протоколов делают его удобным для интеграции в современные телекоммуникационные системы, а его параметрическая гибкость и технические характеристики позволяют использовать его как в новых, так и в модернизируемых системах передачи данных и видео.

Благодаря своим расширенным техническим возможностям и высокой надёжности, SW-821HV-REL становится незаменимым оборудованием для профессиональных систем видеотрансляции и вещания, обеспечивая быструю, точную и безопасную коммутацию сигналов в сложных потоковых средах, а также высокий уровень совместимости с существующими стандартами и оборудованием. Этот релейный коммутатор — оптимальный выбор для тех, кто ценит качество, функциональность и автоматизацию в области передачи видеосигналов.
