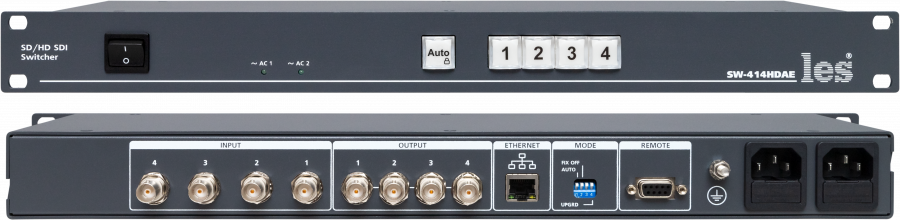

SW-414HDAE - коммутатор 4 в 1 для HD/SD-SDI и DVB-ASI сигналов. 4 мастер выхода, релейный обход, удаленное управление по Ethernet и GPI, 2 БП

Описание

Коммутатор SW-414HDAE предназначен для профессиональной обработки и маршрутизации цифровых видеосигналов, таких как HD/SD-SDI и DVB-ASI. Это высокотехнологичное решение широко используется в радиоэлектронной промышленности, телекоммуникациях, а также в вещательных студиях и системах видеонаблюдения. Устройство обеспечивает подачу одного из четырёх входных сигналов на единый выход, что значительно увеличивает гибкость и надежность системы передачи данных. Встроенные функции автоматической коррекции кабельных искажений и восстановления тактовой частоты, называют reclocking, позволяют обеспечить высокое качество и стабильность передаваемых видеосигналов даже при прокладке длинных кабельных линий длиной до 150 метров для HD-SDI сигналов.

Основной функционал SW-414HDAE включает в себя автоматическое управление маршрутизацией сигналов с помощью локальных клавиш, а также дистанционное управление по сети Ethernet или через GPI-интерфейсы. Центральным элементом считается четырехканальный коммутатор, который позволяет переключать между четырьмя различными потоками без потери качества сигнала и с минимальными задержками. Каждый вход оснащен автоматическим кабельным корректором и функцией reclocking, что обеспечивает регенерацию формы входного сигнала и синхронность высокого уровня. Этот аспект особенно важен при использовании длинных кабельных линий и сложных систем вещания или мониторинга.

Коммутатор оборудован двумя блоками питания, что значительно повышает надежность эксплуатации и снижает риск отказов. Эргономичный дизайн устройства включает габаритные размеры 483 мм по ширине, 44 мм по высоте и оптимальную глубину, что позволяя системным интеграторам легко интегрировать его в существующие монтажные стойки или шкафы. Вес устройства составляет 2.3 кг, что говорит о его надежности и прочности при эксплуатации в различных условиях.

Технические характеристики SW-414HDAE включают поддержку скоростей потока данных от 0.27 Гбит/с до 1.485 Гбит/с, что соответствует стандартам HD и SD видео. Коммутатор использует разъемы типа BNC и поддерживает сопротивление 75 Ом, что обеспечивает совместимость со стандартными кабелями и разъемами для профессиональных видеосигналов. Имеется четыре входа GPI с разъемами DB9 female, позволяющие интегрировать устройство в системы автоматического управления и сигнализации. Входные сигналы могут быть импульсными или уровнями, что обеспечивает дополнительную универсальность использования.

Поддерживаемые стандарты Ethernet сети включают 100 Base-TX и 10 Base-T с разъемами RJ-45, что позволяет подключать устройство к локальным сетям с высокой скоростью передачи данных. Потребляемая мощность составляет всего 8 Вт, что позволяет использовать его в различных условиях без необходимости дополнительного охлаждения или сложных источников питания. Устройство работает в диапазоне температур от 5 до 40 градусов Цельсия, что гарантирует стабильную работу в различных климатических условиях.

Таким образом, SW-414HDAE является надежным и универсальным решением для профессиональных систем видеонадзора, вещания и телекоммуникационных комплексных сетей. Его расширенные возможности по коммутации, восстановлению сигнала и удаленному управлению позволяют использовать устройство в сложных условиях, обеспечивая стабильность и качество передачи данных. Высокий уровень автоматизации, встроенные функции защиты и возможность дистанционного мониторинга делают этот коммутатор предпочтительным выбором для тех, кто ценит эффективность, надежность и технологический уровень своего оборудования.
