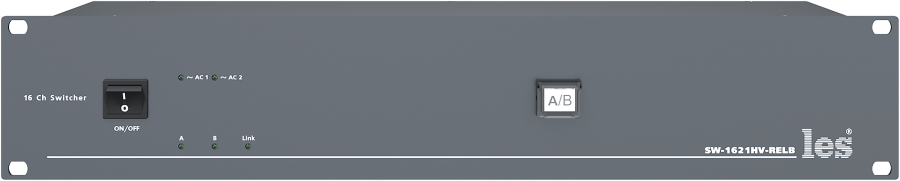

SW-1621HV-RELB - Релейный коммутатор для HD/SD-SDI, DVB-ASI и CVBS сигналов. 16 каналов 2 в 1. Удаленное управление по Ethernet и GPI, релейный обход, 2 БП.

Описание

Релейный коммутатор SW-1621HV-RELB представляет собой высокотехнологичное устройство, разработанное для профессиональных систем видеосигналов и телекоммуникаций. Этот коммутатор предназначен для автоматической или ручной маршрутизации до 16 независимых каналов сигналов в форматах HD/SD-SDI, DVB-ASI и CVBS. Благодаря своим функциональным возможностям и универсальности, продукт широко применяется в радиоэлектронной промышленности, в системах вещания, видеонаблюдения, а также в телекоммуникационных сетях, где требуется надежное переключение и распределение видеосигналов различного типа.

Основной функцией SW-1621HV-RELB является предоставление эффективного и надежного решения для переключения видеосигналов двух входов в один выход (2 в 1), что реализуется на 16 независимых каналов. Каждое устройство оснащено двумя блоками питания, что обеспечивает повышенную надежность и устойчивость к отказам, а также возможность продолжительной работы в сложных условиях эксплуатации. Этот коммутатор способен управляться как локально через переднюю панель, так и удаленно через сеть Ethernet или по GPI (General Purpose Interface). Удаленное управление осуществляется по Ethernet с использованием кабеля RJ-45 и поддерживает стандарты 100Base-TX и 10Base-T, что делает его совместимым с широкой инфраструктурой сетевых технологий.

Коммутатор обеспечивает асинхронную переключаемость каналов без запоминания состояния, что снижает вероятность ошибок и увеличивает быстродействие системы. В случае отключения питания входные сигналы автоматически переключаются на резервные выходы, что служит важным преимуществом в обеспечении непрерывности вещания. Кроме того, при пропадании сетевого питания входы «А» автоматически подключаются к выходам «Com», обеспечивая резервирование потоков данных. Встроенная схема обладает крутизной затухания до 45 дБ между входами «А» и «В» в диапазоне 0–1,5 ГГц, что гарантирует минимальные искажения и сохранение высокого качества передаваемого сигнала.

Устройство поддерживает широкий диапазон напряжений питания от 100 до 240 В, и потребляет не более 10 Вт мощности, что нивелирует необходимость в дополнительных источниках энергии. Размеры коммутатора составляют 88 мм в ширину, 123 мм в высоту и 483 мм в длину, что позволяет легко интегрировать его в различные технические системы и шкафы. Диапазон рабочих температур тяготеет к стандартным условиям — от 5 до 40 °С, что позволяет использовать устройство в различных климатических условиях, включая промышленные помехи и температурные колебания.

Технические соединения реализованы через стандартные BNC разъемы для сигнальных проводов и DB-9 female для GPI-интерфейса, что обеспечивает совместимость с большинством существующих систем и кабельной инфраструктуры. Все входы и выходы регулируются через соответствующие разъемы с волновым сопротивлением 75 Ом, что важно для стабильной передачи видеосигналов высокого качества. Связь между каналами осуществляется посредством асинхронных команд, что обеспечивает мгновенное переключение без задержек и специальных запоминаний состояний. Встроенная система поддерживает управление как через локальные кнопки, так и дистанционно, делая устройство максимально универсальным для различных применений.

Технические характеристики:

Продукт SW-1621HV-RELB является надежным решением для профессиональных систем видеосигналов, обеспечивая высокое качество передачи, управление через сеть и внутреннюю кнопку, а также резервирование питания и переключения. Благодаря своим техническим характеристикам и удобству эксплуатации оно отлично подойдет для вещательных студий, телекоммуникационных операторов, систем видеонаблюдения и других отраслей, где важна стабильность, эффективность и качество видеосигналов.
