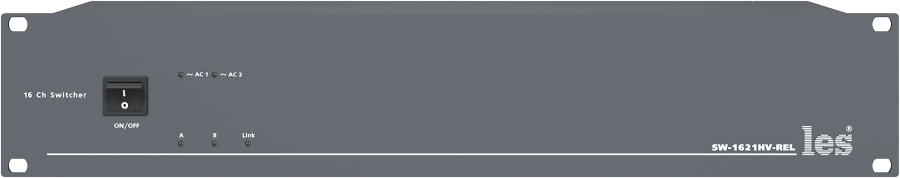

SW-1621HV-REL - Релейный коммутатор для HD/SD-SDI, DVB-ASI и CVBS сигналов. 16 каналов 2 в 1. Удаленное управление по Ethernet и GPI, релейный обход, 2 БП.

Описание

Релейный коммутатор SW-1621HV-REL предназначен для профессиональных решений в области телерадиовещания и систем сигнализации, позволяя осуществлять надежную и гибкую коммутацию сигналов HD/SD-SDI, DVB-ASI и CVBS. Этот многофункциональный продукт сочетает в себе 16 независимых двухвходовых каналов с возможностью переключения в режиме 2 в 1, обеспечивая стабильность и качество передачи видеосигналов. Коммутатор идеально подходит для использования в радиовещательных студиях, телевизионных центрах, системах резервного резервирования и автоматических трассах передачи данных, где критически важна бесперебойная работа и возможность удаленного управления.

Основной функцией SW-1621HV-REL является выполнение автоматической или ручной коммутации видеосигналов с использованием реле и электронных переключателей. Благодаря поддержке популярных стандартов HD/SD-SDI, DVB-ASI и CVBS, устройство обеспечивает совместимость с широким спектром профессионального видеотехники и систем вещания. Коммутатор работает асинхронно без запоминания состояния, что способствует быстрому реагированию на изменения в системе и минимизации времени переключения.

Обладая двухблочной системой питания (100-240 В), устройство отличается высокой надежностью и устойчивостью к перебоям электропитания. Каждый блок питания способен обеспечивать требуемую мощность, а наличие двух блоков гарантирует непрерывную работу в случае отказа одного из них. Общие габаритные размеры устройства составляют 88 мм в ширину, 123 мм в высоту и 483 мм в глубину, что делает его компактным и удобным для интеграции в телестудийные и монтажные стойки.

Технические характеристики включают пиковое потребление энергии около 10 Вт, что соответствует энергоэффективным требованиям. Максимальное допустимое напряжение в тракте сигнала составляет 5 В, а волновое сопротивление тракта — 75 Ом. Устройство оборудовано 16 независимыми переключающимися каналами, каждый из которых оснащен двумя входами и одним выходом, что обеспечивает гибкость в организациях видеотрасс. Входные и выходные разъемы представлены стандартными BNC, а интерфейс связи и управления осуществляется через порты Ethernet типа RJ-45, поддерживающие стандарты 100 Base-TX и 10 Base-T, что позволяет удобно реализовать удаленное управление.

Для интеграции с системами автоматизации коммутатор поддерживает 8 или 6 входов GPI с уровнями слова, управляемыми через разъем DB-9 female, что расширяет возможности автоматического переключения и синхронизации сигналов. Момент переключения осуществляется асинхронно, что позволяет быстро реагировать на входные сигналы и команды управления. Устройство обладает высокой изготовительной точностью и надежностью, соответствует ряду стандартов ГОСТ и нормативных требований в области телерадиовещания и электромагнитной совместимости, что подтверждается соответствующими сертификатами и техническими условиями.

SW-1621HV-REL обеспечивает передачу высококачественных видеосигналов без заметных затуханий и помех, что достигается за счет точных характеристик переходного затухания и переходных характеристик. Особенности конструкции и использования материалов позволяют длительно сохранять параметры сигнала и минимизировать искажения. Это делает его незаменимым компонентом в системах вещательного телевидения, где важна скорость, точность и надежность переключения сигналов для поддержания высокого качества видеотрансляции и автоматизации процессов.

Техническая документация и нормативы, такие как ГОСТ 7845-92, ГОСТ 9021-88 и другие, подтверждают соответствие продукта международным и национальным стандартам, что обеспечивает соблюдение требований по безопасности, совместимости и эффективности функционирования.

Использование SW-1621HV-REL значительно повышает качество и эффективность систем видеомониторинга и вещательного оборудования за счет быстрого автоматического переключения сигналов, высокой надежности и удобства удаленного управления. Благодаря современным технологиям и соответствию стандартам, он является важным элементом профессиональных телекоммуникационных решений и систем трансляции, обеспечивая стабильную работу и превосходное качество передаваемых сигналов.
