Сканер документов СД-03 ПШНК.468469.016

Описание

Изделие представляет собой настольное устройство с возможностью встраивания в крышку стола или другие аналогичные поверхности. К компьютеру (ПК) оператора АРМ Изделие подключается по интерфейсу USB 2.0.

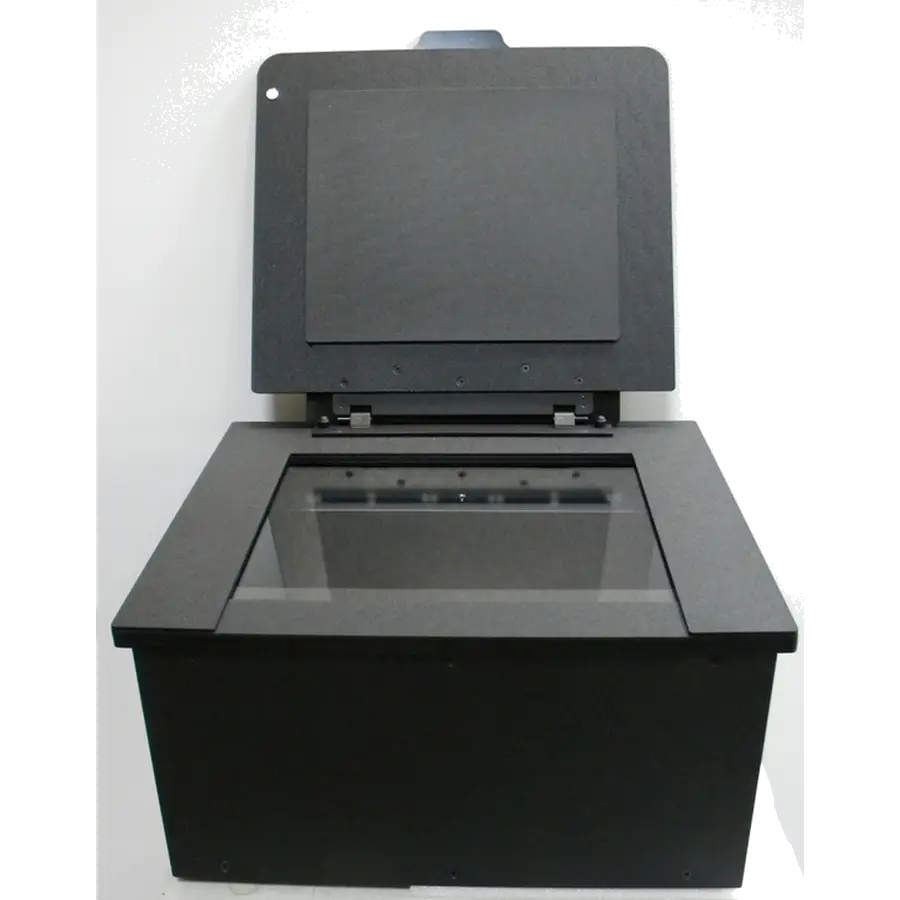

Конструктивно Изделие выполнено в виде отдельного блока. На верхней панели располагается предметное стекло, которое закрывается крышкой, предназначенной для исключения внешних засветок и прижатия документа к предметному стеклу. Предметное стекло предназначено для размещения документа для последующего его сканирования.
На одной из боковых стенок Изделия располагаются разъем питания для подключения адаптера питания, тумблер включения питания и разъем USB для подключения кабеля от компьютера.

Управление процессами сканирования и считывания осуществляется программно с компьютера, на который устанавливается программное обеспечение, предоставляющее средства прикладному программному обеспечению системы МФЦ устанавливать режимы сканирования, подсветки, а также получать изображения страницы документа.

Согласно ГОСТ 15150-69 Изделие относится к Изделиям климатического исполнения УХЛ 4.1 и при эксплуатации должно удовлетворять требованиям ГОСТ 15150-69 к воздействию климатических факторов для данного исполнения. При этом:

— Верхнее рабочее значение температуры окружающей среды плюс 40 оС;
— Нижнее рабочее значение температуры окружающей среды плюс 5 оС;
— Относительная влажность воздуха до 80 % при 25 °С;
— Диапазон температур транспортирования и хранения от минус 10 °С до плюс 50 °С.

По режиму применения Изделие относится к Изделиям многократного циклического использования.

Состав

В состав технических и программных средств Изделия входят:
— Два микрокомпьютера;
— Две CMOS камеры 8 Mпикселей (3280 x 2464);
— Четыре светодиодных осветителя: два осветителя – белый + инфракрасный (ИК) и два ультрафиолетовых (УФ);
— USB концентратор;
— Тумблер включения / отключения питания;
— USB разъем для подключения к компьютеру;
— Разъём для подключения адаптера питания;
— Корпус для встраивания указанных устройств, в состав которого входят — непосредственно сам корпус, предметное стекло, крышка для защиты от внешних засветок и прижатия документа к предметному стеклу;
— Специальное программное обеспечение (СПО), предназначенное для установки на компьютере АРМ и обеспечивающее взаимодействие прикладного программного обеспечения (ППО) компьютера АРМ с Изделием.

Технические характеристики

Общие характеристики Изделия

— Питание Изделия производится от сетевого адаптера 12 В/1,5 A, подключаемого к сети переменного тока напряжением 220 В 50 Гц;
— Ток потребления от адаптера 12 В не более 1,0 А;
— Габариты, не более — 450(Ш) х 385(Д) х 255(В1) х 230(В2) мм, где В1 – высота с крышкой, В2 – высота до предметного стекла;
— Масса, не более — 10 кг;
— Время готовности Изделия к работе не более чем через 15 мин после извлечения из транспортной упаковки.

Технические характеристики оптического сканера

1) Размер области сканирования не менее, 210 х 297мм (формат А4);
2) Результирующее разрешение изображения, 260 ± 10 dpi;
3) Формат изображения, 3080 х 2200 пикселей;
4) Значения глубины модуляции по изображению (МТФ) в обоих направлениях и в любой области поля зрения не менее 0,2 при 3 парах линий на мм. (Допускается снижение значения MTF до 0,15 в одной из зон с 3 линиями на мм);
5) Уровень геометрических искажений — не более ± 3 %;
6) Параметры осветителей:
— доминантная длина волны источников ИК излучения, 870нм;
— доминантная длина волны источников УФ излучения, 365нм;
— цвет излучения видимых источников света — белый;
7) Программно-управляемый уровень яркости изображения в каждом режиме подсветки может устанавливаться посредством изменения экспозиции и усиления с сохранением в памяти Изделия;
8) Время оптического сканирования одного документа в трех режимах подсветки, не более 9 сек;
9) Качество цветопередачи обеспечивается балансом «белого».

Программное обеспечение Изделия

Программные средства Изделия включают:

1) Драйверы;
2) Библиотеку процедур управления;
3) Демонстрационную программу.

Драйверы и библиотека процедур управления оптическими сканерами Изделия реализуют следующие основные функции:

1) Обмен данными по интерфейсу USB 2.0;
2) Обнаружение документа на предметном стекле Изделия;
3) Получение изображений при различных типах освещения;
4) Регулировку яркости изображения изменением значения экспозиции.

Программные средства Изделия работают под операционными системами ОС Windows 7 и выше, Astra Linux 1.6 Special Edition.

Минимальные требования к компьютеру, используемому при работе с Изделием:

— процессор Intel Pentium IV 2.6 ГГц и выше;
— оперативная память 2 Гбайт;
— жесткий диск от 250 Гбайт;
— свободный встроенный USB2.0 High Speed порт;
— дисплей с разрешением не менее 1280 x 1024.
