Описание

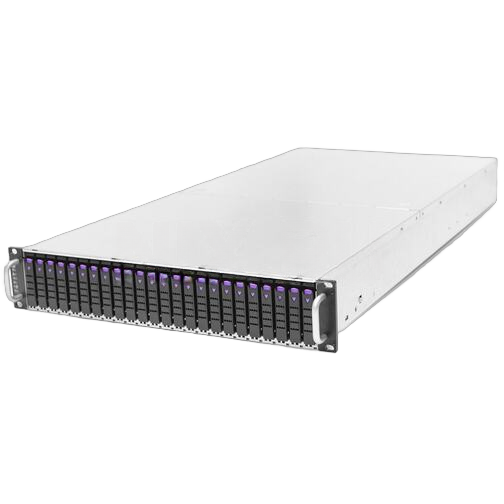

Платформа AIC 2U HA202-PV 2in1
| Основные характеристики | |
| Производитель | AIC |
| Серия | HA202-PV |
| Модель | XP1-A202PV02 |
| Тип оборудования | Серверная платформа 2-in-1 |
| Назначение | Сервер |
| Поддержка ОС | Windows Server 2019, Windows Server 2012, RedHat Enterprise Linux 7.7, RedHat Enterprise Linux 7.3, RedHat Enterprise Linux 7.2, SuSE Linux Enterprise Server 12 SP3, VMware ESXi 6.5 |
| Особенности корпуса платформы | |
| Установка в стойку 19» | Возможна, крепеж на телескопических рельсах в комплекте |
| Высота | 2U |
| Глубина серверной платформы | 911 мм |
| Поддерживаемые платы расширения | Только полноразмерные (Full Height) |
| Расположение портов | На передней панели |
| Материал | Сталь |
| Цвета, использованные в оформлении | Черный |
| Кнопки | Power |
| Индикаторы | Power, Оповещение по одному набору на каждую систему |
| Особенности материнской платы платформы | |
| Модель материнской платы | Pavo |
| Чипсет мат. Платы | Intel C622 |
| Формат платы | Нестандартный |
| Управление | Поддерживается IPMI (Intelligent Platform Management Interface), KVM-over-LAN. Встроенная плата аппаратного управления/мониторинга ASPEED AST2500 BMC с поддержкой IPMI ( Intelligent Platform Management Interface) v.2.0 и KVM-over-LAN. Выделенный порт управления на каждой из систем |
| Сеть | 2x 10 Гбит/с SFP+ + 2x 1 Гбит/с; Сетевые контроллеры Intel на каждой из систем |
| Видео M/B | Aspeed AST2500 |
| Макс. кол-во подключаемых мониторов | 1 к каждой из мат. плат |
| BIOS | Insyde UEFI BIOS |
| Поддержка процессоров | |
| Гнездо процессора | Socket LGA3647 Narrow ILM |
| Макс. кол-во процессоров на материнской плате | 4, по 2 на каждую мат. плату |
| Поддержка типов процессоров | Intel серии Xeon Platinum 82xx,Xeon Platinum 81xx ,Xeon Gold 62xx,Xeon Gold 61xx, Xeon Gold 52xx, Xeon Gold 51xx, Xeon Silver 42xx,Xeon Silver 41xx, Xeon Bronze 32xx, Xeon Bronze 31xx |
| Поддержка ядер процессоров | Cascade Lake, Skylake-SP |
| Энергопотребление процессора | до 165 Вт |
| Частота шины | 10.4 GT/s (UPI) |
| Поддержка памяти | |
| Тип поддерживаемой памяти | 3DS , LRDIMM DDR4, DDR4. Максимальная поддерживаемая пропускная способность памяти указана в описании процессора |
| Количество слотов для оперативной памяти | 32 |
| Количество разъемовRegisteredDDR4 | 32, по 16 на каждый сервер (по 8 на каждый процессор, 6ти канальный контроллер памяти) |
| Максимальные поддерживаемые стандарты памяти | Зависит от процессора |
| Поддерживаемые модули Optane DC | Optane DC Persistent Memory 100. Поддерживают только при использовании процессоров серии Xeon Platinum 82xx, Xeon Gold 62xx, Xeon Gold 52xx. Максимальное количество и порядок установки необходимо уточнять в руководстве пользователя или у нашей технической поддержки. |
| Максимальный объем оперативной памяти | 1536 Гб на один сервер (зависит от процессора и типа памяти) |
| ПоддержкаECC | Есть |
| Дисковая система | |
| Количество разъемов NVMe | Нестандартные разъемы |
| SATA6Gb/s | 6 каналов |
| Тип объединительной панели | Пассивная, общая объединительная плата для двух систем, позволяющая использовать платформу в качестве All-Flash СХД с повышенной надежностью |
| Г-образный коннектор SAS/SATA | Нет |
| Оптический привод | Нет |
| Отсеки для накопителей | |
| Корзин 2,5 дюйма для NVMe SSD | 24 корзины на передней панели с возможностью горячей замены |
| Отсеков 2,5 дюйма | 4, по 2 в каждой из систем |
| Интерфейс, разъемы и выходы | |
| Количество разъемовPCI Express | 1 слот 16x PCI-E 3.0 в каждой из систем |
| Количество разъемовPCI Express8x | 1 слот 8x PCI-E 3.0 в каждой из систем |
| Контроллер USB | USB 3.2 контроллер встроен в чипсет |
| USB разъемы на задней панели | 2x (USB 3.1 Gen1) на каждой системе |
| Разъемы на задней панели | 2x RJ-45 LAN, 2x SFP+ LAN, 1x RJ-45 Management, 1x COM (формат 3.5mm jack) на каждой системе |
| Видео порты платформы | 15-пиновый коннектор D-Sub на каждой системе |
| Клавиатура/мышь | USB |
| Особенности охлаждения платформы | |
| Охлаждение | 4 вентилятора 60x60x56 мм с горячей заменой в центре корпуса. Радиаторы для процессоров в комплекте |
| Блок питания платформы | |
| Блок питания | С горячей заменой резервных модулей; Основной и резервный модуль питания (уже установлены) Сертифицированы 80+ Platinum |
| Мощность блока питания | 1300 Вт |
| Прочие характеристики | |
| Рабочая температура | 0 ~ 35 °C |
| Комплект поставки и опции | |
| Опции (батарея аварийного питания) | DE-000000014 |
| Опции (контрольная панель) | M06-00394-02 |
| Опции (сетевые карты 100 Гбит/с) | можно приобрести дополнительно (есть 1xPCIe 16x) |
| Опции (сетевые карты 40 Гбит/с) | можно приобрести дополнительно (есть 1xPCIe 16x) |
| Опции (сетевые карты 25 Гбит/с) | можно приобрести дополнительно (есть 1xPCIe 16x) |
| Опции (сетевые карты 10 Гбит/с) | можно приобрести дополнительно (есть 1xPCIe 16x) |
| Логистика | |
| Размеры (ширина x высота x глубина) | 435 x 87 x 911 мм |
| Размеры упаковки | 62 x 34 x 122 см |
| Вес брутто | 43.5 кг |
