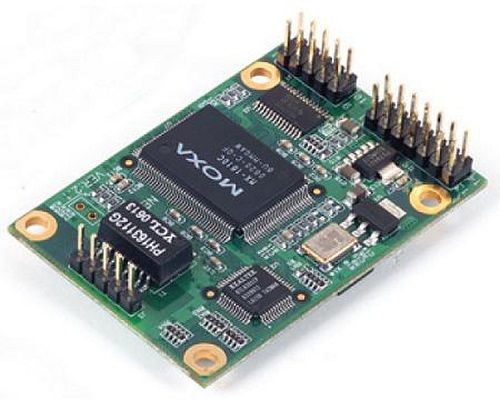

Преобразователь MOXA NE-4120A-T

Описание

Преобразователь MOXA NE-4120A-T – это высокопроизводительное устройство для интеграции сетевых технологий Ethernet с промышленными интерфейсами RS-422 и RS-485. Он предназначен для обеспечения надежной передачи данных в промышленной автоматике, системах мониторинга и управления, а также в других сферах, где требуется стабильное соединение между сетевыми протоколами и промышленными устройствами. Этот преобразователь поддерживает скорости передачи данных 10/100 мегабит в секунду, что обеспечивает быстрый обмен информацией в рамках различных промышленных сетей и приложений.

Основной функционал данного продукта заключается в преобразовании сигнала Ethernet в промышленные интерфейсы RS-422 и RS-485 с возможностью работы с различными протоколами и сигнальными уровнями. Он оснащен двумя портами: один — для Ethernet-соединений с разъемом 5-контактный штырьковый разъем, поддерживающим стандарт 10/100Base-T, и второй — для промышленных сигналов через два типа портов RS-422/485. Такой конфигурации достаточно для организации надежной линии связи между промышленных устройств и сетевыми инфраструктурами.

Для обеспечения совместимости с различными промышленными системами преобразователь поддерживает широкий спектр сигналов, включая TTL, RS-422 и RS-485. Технически, он способен обрабатывать сигналы TTL с линий GND, CTS, RxD, RTS, RST и TxD. Для интерфейса RS-422 предусмотрены сигналы Tx+, RxD-, RxD+, Rx-, Rx+, GND и Tx-, что позволяет реализовать полудуплексную и полносвязную связь. В случае RS-485, преобразователь поддерживает как двухпроводную, так и четырехпроводную конфигурацию, с сигналами Data-, Data+, GND, а также Tx-, Tx+ и Rx+ при необходимости. Управление передачей данных по RS-485 осуществляется посредством механизма ADDC, предотвращающего столкновения и обеспечивающего автоматическое направление передачи.

Устройство поддерживает многочисленные сетевые протоколы, такие как ARP, ICMP, HTTP, DHCP, Telnet, TCP, SNMP, SMTP, IP и UDP, что делает его универсальным для интеграции в сложные сетевые инфраструктуры. Гальваническая изоляция составляет 1.5 кВт, что обеспечивает защиту от перенапряжений и электромагнитных помех, увеличивая надежность системы. Параметры последовательного соединения включают стандартные значения: 5, 6, 7 или 8 бит данных, различные варианты четности (чётно, нечетно, без паритетов) и стоповые биты (1, 1.5 или 2). Управление потоками данных осуществляется через XON/XOFF, что обеспечивает управление потоком информации при необходимости.

Дополнительные возможности включают несколько способов настройки: через последовательную консоль, Windows-утилиту, Web-интерфейс и Telnet. Среднее время наработки на отказ (MTBF) составляет 289573 часов, что говорит о высокой надежности этого устройства. Рабочее напряжение питания — 5 Вольт, потребление тока — 0.29 Ампер, что делает его энергоэффективным и пригодным для интеграции в различные среды. Корпус устройства не содержит материала для монтажа и предназначен для установки в штырьковый разъем, что упрощает монтаж и обслуживание.

Габариты устройства небольшие – 57х40 мм, вес всего 0.02 кг, что позволяет легко разместить его в ограниченных пространствах. Производитель MOXA обеспечивает надежное качество и стабильность работы, что подтверждается заявленными техническими характеристиками и широкими возможностями конфигурации. Этот преобразователь идеально подходит для промышленных автоматизированных систем, систем мониторинга, SCADA и других приложений, требующих надежной передачи данных между сетевыми протоколами Ethernet и промышленными интерфейсами RS-422/485. Благодаря своей универсальности и надежности, MOXA NE-4120A-T является оптимальным решением для интеграции сетевых технологий в промышленных условиях, обеспечивая стабильную работу и защиту данных.
