Описание

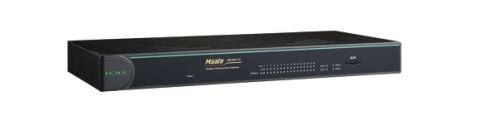

Преобразователь MOXA MGate MB3660-16-J-2AC является высокотехнологичным шлюзом Modbus с расширенными возможностями подключения, предназначенным для промышленных автоматизированных систем. Этот надежный и универсальный устройство позволяет интегрировать различные промышленные устройства и системы управления, используя протокол Modbus TCP по двум Ethernet-каналам, обеспечивая при этом надежное соединение через 16 портов RS-232/422/485. Устройство отличается высокой надежностью, стабильностью работы и широкой функциональной настройкой, что делает его незаменимым компонентом для систем автоматизации, мониторинга и сбора данных в промышленности, энергетике, транспортной инфраструктуре и других отраслях.
Основные функциональные особенности включают поддержку двух Ethernet-портов с интерфейсом RJ45, что обеспечивает высокую отказоустойчивость и балансировку трафика, а также 16 последовательных портов, совместимых с различными стандартами связи — RS-232, RS-422 и RS-485. Благодаря множеству настроек сигналов, таких как управление потоками DTR/DSR, RTS/CTS, и возможность передачи данных через различные сигналы, устройство обеспечивает универсальность и адаптацию к различным промышленным условиям. Поддержка протокола Modbus TCP позволяет интегрировать шлюз в существующие или новые системы автоматизации, обеспечивая надежную обмен информацией между оборудованием и управляющими системами.
Преобразователь имеет надежную металлическую конструкцию с классом защиты IP30, что гарантирует защиту от пыли и механических повреждений в условиях промышленной среды. Устройство оснащено кнопкой Reset для быстрой переработки настроек и возможностью установки внешней SD-карты Secure Digital для расширения памяти или хранения данных. Встроенное управление осуществляется через несколько интерфейсов: Telnet, веб-интерфейс и последовательная консоль, что облегчает настройку и обслуживание. Кроме того, устройство поддерживает резервное питание через отдельный вход, обеспечивая устойчивую работу в случае потери основного электропитания.
Габаритные размеры – 440x45x198 мм, вес 2.67 кг, и установка на стол делают его удобным для монтажа в различных промышленных условиях. Устройство питается от 220 В переменного тока и потребляет всего 0.113 А, что способствует низкому энергопотреблению. Надежность работы подтверждается средней наработкой на отказ (MTBF) 437337 часов, что соответствует высоким требованиям промышленного использования.
Продукт идеально подходит для автоматизации производственных линий, систем мониторинга и сбора данных, контроля и управления удаленными объектами, интеграции оборудования в централизованные системы управления и других промышленных приложений. Модель от производителя MOXA обладает отличным сочетанием функциональности, надежности и простоты настройки, делая его оптимальным решением для современных промышленно-интеллектуальных систем.
| Техническая характеристика | Детали |
|---|---|
| Количество портов RS-232/422/485 | 16 |
| Кол-во Ethernet портов | 2 |
| Тип Ethernet | 10/100Base-T, RJ45 |
| Поддерживаемый протокол | Modbus TCP |
| Биты данных | 7, 8 |
| Биты стопа | 1, 2 |
| Паритет | Нет, Чёт, Нечёт, 0, 1 |
| Управление потоками | DTR/DSR, RTS/CTS |
| Сигналы RS-232 | DSR, DTR, DCD, CTS, Rx, GND, RTS, Tx |
| Сигналы RS-422 | Tx-, GND, Tx+, Rx-, Rx+ |
| Сигналы RS-485 (2-проводный) | GND, Data+, Data- |
| Сигналы RS-485 (4-проводный) | Tx +, Tx-, Rx +, GND, Rx- |
| Тип разъемов | RJ45 |
| Управление RS-485 | ADDC |
| Релейные выходы | 1 |
| Тип питания | 220 В AC, с резервным питанием |
| Материал корпуса | Металл |
| Степень защиты | IP30 |
| Среднее время наработки на отказ (MTBF) | 437337 часов |
| Размеры | 440x45x198 мм |
| Вес | 2.67 кг |
Созданный для промышленных условий, MOXA MGate MB3660-16-J-2AC сочетает в себе надежность, гибкость и широкий функционал, что делает его идеальным выбором для автоматизации и систем связи на промышленных объектах. Его универсальность и возможности настройки позволяют адаптировать устройство под разнообразные задачи, обеспечивая стабильную и безопасную работу всей системы автоматизации.
