Описание

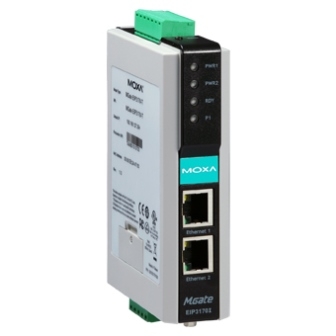

Преобразователь MOXA MGate EIP3170 представляет собой промышленный шлюз, предназначенный для преобразования протокола RS-232/RS-422 в Ethernet/IP. Это устройство идеально подходит для интеграции существующих промышленных устройств с коммуникационной сетью Ethernet/IP, что обеспечивает удобство мониторинга и управления оборудованием в автоматизированных системах производства, инфраструктурных объектах и других промышленных приложениях.
Модель оснащена одним портом RS-232/RS-422 с защищенными разъемами на клеммах и разъеме DB9. Порт поддерживает передачу сигнала со следующими характеристиками: для RS-232 — Rx, RTS, GND, DTR, DSR, DCD, CTS, а для RS-422 — Rx+, GND, Tx-, Tx+, Rx-. Также предусмотрена защита от импульсных помех на уровне 15, что значительно повышает надежность передачи данных в промышленной среде с высоким уровнем электромагнитных помех.
Второй порт устройства — Ethernet с интерфейсом 10/100Base-T на разъеме RJ45. Он поддерживает сетевые протоколы IP и обеспечивает эффективную коммуникацию с промышленной сетью. Гальваническая изоляция портов Ethernet составляет 1,5 кВ, что способствует защите устройств и повышению стабильности связи.
Для настройки и управления преобразователем доступны три метода: через последовательную консоль, с помощью Windows-утилиты и через Telnet-консоль. Устройство оснащено кнопкой Reset для сброса настроек к заводским параметрам. Среднее время наработки на отказ (MTBF) составляет 210794 часа, что свидетельствует о высокой надежности и длительном сроке службы.
Питание устройства осуществляется от источника 48 В с потребляемым током 0.435 А, при этом разъем электропитания — клеммы. Корпус выполнен из пластика серого цвета и рассчитан для монтажа на DIN-рейку, что облегчает установку в промышленных шкафах и щитах управления. Размеры устройства составляют 118,5 мм по длине, 89,2 мм по ширине и 29 мм по высоте, его вес — 0,36 кг. В комплект входит само устройство, документация, программное обеспечение на CD и краткое руководство пользователя.
Данное устройство от производителя MOXA является надежным и универсальным решением для интеграции промышленных устройств с протоколами RS-232/RS-422 в современные Ethernet/IP сети, что способствует повышению эффективности автоматизации и управляемости промышленных процессов.
| Характеристика | Технические параметры |
|---|---|
| Количество портов RS-232/RS-422 | 1 порт (клеммы и DB9) |
| Количество Ethernet-портов | 1 порто 10/100Base-T (RJ45) |
| Поддерживаемые сигналы RS-232 | Rx, RTS, GND, DTR, DSR, DCD, CTS |
| Поддерживаемые сигналы RS-422 | Rx+, GND, Tx-, Tx+, Rx- |
| Защита от импульсных помех | 15 уровня |
| Гальваническая изоляция Ethernet | 1,5 кВ |
| Сетевая скорость | 10/100 Mbps |
| Питание | 48 В DC, потребление 0,435 A |
| Разъем электропитания | Клеммы |
| Материал корпуса | Пластик |
| Цвет корпуса | Серый |
| Монтаж | На DIN-рейку |
| Размеры | 118.5×89.2×29 мм |
| Вес | 0.36 кг |
| Кнопка Reset | Есть |
| Среднее время наработки на отказ (MTBF) | 210794 часов |
| Способы настройки | Последовательная консоль, Windows-утилита, Telnet |
Серия MOXA MGate EIP3170 обеспечивает надежный и эффективный обмен данными между промышленными устройствами с поддержкой различных протоколов, что делает его незаменимым компонентом в системах автоматизации и промышленной связи. Благодаря высокой надежности, удобству настройки и компактным размерам, данное устройство широко применяется в автоматизированных производственных линиях, системах сбора данных, промышленной автоматике и инфраструктурных проектах, где важна стабильность и качество передачи данных в условиях промышленной среды.
