Описание

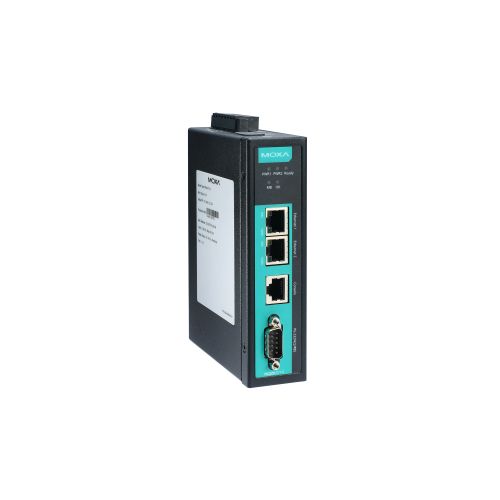

Преобразователь MOXA MGate 5114-T — это универсальный шлюз, предназначенный для конвертации протоколов Modbus/IEC101 в IEC104, что значительно облегчает интеграцию различных устройств автоматизации и систем диспетчерского контроля. Данный продукт предназначен для использования в промышленных условиях, требующих надежных решений для обмена данными между различными протоколами и интерфейсами, обеспечивая эффективное взаимодействие оборудования и систем управления.
Основным преимуществом MGate 5114-T является наличие одного порта, поддерживающего как интерфейс RS-232, так и RS-422/RS-485, что обеспечивает широкую совместимость с различными промышленными устройствами. Разъемы DB9 и RJ45 позволяют подключение сигнала и Ethernet, соответствующих стандартам 10/100Base-T, обеспечивая как локальную, так и удаленную связь. Магнитная изоляция в 1.5 кВт способствует повышенной защите от электромагнитных помех, что особенно важно в промышленной среде.
Технические характеристики включают поддержку битовых настроек данных от 7 до 8 бит, контроль чётности с вариантами None, Even, Odd, а также стоповых бит 1 или 2. Управление потоками данных реализуется через RTS/CTS, обеспечивая стабильную передачу данных по последовательным интерфейсам. Для интерфейсов RS-232 поддерживаются сигналы DTR, DSR, Tx, CTS, DCD, Rx, RTS, GND, а для RS-422 — сигналы Rx-, Tx+, Tx-, GND, Rx+. Также поддерживаются сигналы RS-485 для 2-проводной и 4-проводной коммутации, включая управление направлением передачи по ADDC, что обеспечивает гибкость в подключении устройств.
Устройство оснащено релейным выходом — одним контактом, который может использоваться для уведомления о состоянии или управления внешней нагрузкой. Настройка этоя модели осуществляется через последовательную консоль или web-интерфейс, что обеспечивает удобство для пользователя и возможность удаленного управления. На корпусе присутствует кнопка Reset, позволяющая сбросить настройки или перезагрузить устройство.
Для расширения функциональных возможностей устройство поддерживает карты памяти MicroSDHC и MicroSD с максимальным объемом до 32 ГБ, что позволяет сохранять лог-файлы или конфигурационные данные. Бесперебойное питание обеспечивается через клеммы подключения 24 В постоянного тока, а корпус выполнен из прочного металла черного цвета, предназначенного для монтажа на DIN-рейку. Размеры устройства составляют 36x140x105 мм, а вес — 0.51 кг, что делает его компактным и удобным в установке в ограниченных пространствах.
Этот преобразователь идеально подходит для использования в системах автоматизации, энергетики, промышленной автоматики и других сферах, где требуется надежный обмен данными между протоколами Modbus и IEC. Благодаря своим характеристикам и возможностям, MOXA MGate 5114-T обеспечивает стабильную работу, высокий уровень защиты и удобство эксплуатации, что делает его надежным компонентом любой промышленной системы автоматизации.
| Характеристика | Значение |
|---|---|
| Тип устройства | Преобразователь протоколов |
| Модель | MOXA MGate 5114-T |
| Количество портов | 1 |
| Интерфейсы | RS-232 (DB9), RS-422 и RS-485 (2 и 4 провода), Ethernet (RJ45 10/100Base-T) |
| Поддержка протоколов | Modbus, IEC 101, IEC 104 |
| Магнитная изоляция | 1.5 кВ |
| Настройки сериал-портов | 7/8 бит, Нет/Чётно/Нечётно, 1/2 стопа, RTS/CTS управление потоками |
| Сигналы RS-232 | DTR, DSR, Tx, CTS, DCD, Rx, RTS, GND |
| Сигналы RS-422 | Rx-, Tx+, Tx-, GND, Rx+ |
| Сигналы RS-485 (2-проводный) | GND, Data+, Data- |
| Сигналы RS-485 (4-проводный) | Tx-, Tx+, Rx-, Rx+, GND |
| Контроль передачи RS-485 | ADDC |
| Релейный выход | 1 |
| Настройка | Последовательная консоль, Web-консоль |
| Кнопка Reset | Да |
| Поддержка карт памяти | MicroSDHC, MicroSD до 32 ГБ |
| Рабочее напряжение | 24 В постоянного тока |
| Разъем электропитания | Клеммы |
| Материал корпуса | Металл |
| Цвет | Черный |
| Монтаж | На DIN-рейку |
| Габариты | 36x140x105 мм |
| Вес | 0.51 кг |
| Производитель | MOXA |
Этот преобразователь обеспечивает надежное и гибкое решение для интеграции различного промышленного оборудования, поддерживая широкий спектр интерфейсов и протоколов, при этом обладая простым управлением и удобной настройкой. Благодаря прочной конструкции из металла и монтажу на DIN-рейку, устройство подходит для эксплуатации в сложных промышленных условиях, где требуется высокая надежность и стабильность связи.
