Описание

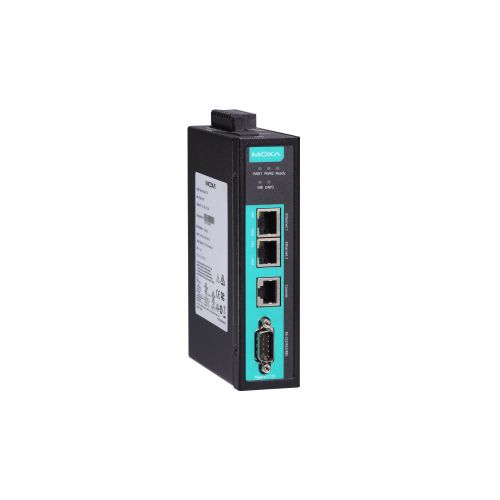

Преобразователь MOXA MGate 5109 — это современное промышленное устройство, предназначенное для преобразования протоколов Modbus и DNP3. Этот шлюз обеспечивает надежную коммуникацию между промышленным оборудованием, использующим различные протоколы, что важно для систем автоматизации, диспетчеризации и мониторинга инфраструктурных объектов. Благодаря наличию одного порта RS-485/RS-422/RS-232, данный преобразователь позволяет подключать разнообразные устройства, функционирующие с различными стандартами Seriаl интерфейсов.
Область применения устройства широко варьируется от энергетики и водоснабжения до транспортных систем и промышленных предприятий, где требуется интеграция оборудования с поддержкой протоколов Modbus RTU или ASCII и DNP3, что делает его универсальным решением для систем SCADA и удаленного мониторинга.
Технические характеристики:
| Спецификация | Детали |
|---|---|
| Количество портов RS-485/RS-422/RS-232 | 1 порт (DB9), поддерживает передачи данных: Tx, Rx, RTS, GND, DTR, DSR, DCD, CTS |
| Количество портов Ethernet | 1 порт (RJ45), 10/100Base-T |
| Магнитная изоляция | 1.5 кОм |
| Тип разъемов | DB9 для последовательных портов, RJ45 для Ethernet |
| Настройки сериал-интерфейса | Бит данных 7 или 8, Четность: Нет, Нечётно, Чётно, Стоп-биты: 1 или 2, Управление потоком: RTS/CTS |
| Управление передачей по RS-485 | ADD-сигнал, управление направлением передачи |
| Релейные выходы | 1 нормально открытых контактов |
| Настройка | Последовательная консоль, Web-консоль |
| Кнопки и слоты | Кнопка Reset, слот для MicroSDHC/MicroSD (до 32 ГБ) |
| Электропитание | Рабочее напряжение 24 В, клеммы для подключения |
| Корпус | Металлический, черного цвета, установка на DIN-рейку |
| Габариты и вес | 36x140x105 мм, вес 0.51 кг |
Устройство MOXA MGate 5109 отличается высокой надежностью и стабильностью работы, что обусловлено металлическим корпусом и промышленным исполнением. Монтаж на DIN-рейку облегчает интеграцию в существующие системы автоматизации. Наличие поддержки SD-карты до 32 ГБ обеспечивает дополнительный функционал для хранения журналов и конфигурационных данных.
Работая на напряжении 24 В, устройство подходит для стандартных промышленных условий, а наличие нескольких способов настройки позволяет оператору управлять параметрами как через последовательную консоль, так и через веб-интерфейс. Встроенная реле позволяет реализовать автоматические действия или сигнализацию в случае сбоев или определенных событий. Многофункциональность и универсальность MOXA MGate 5109 делают его незаменимым компонентом в системах автоматизации и сбора данных, предназначенных для повышения эффективности и надежности промышленных процессов.
