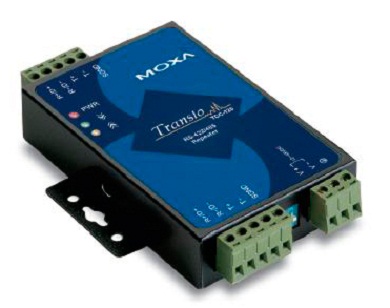

Повторитель MOXA TCC-120

Описание

Повторитель MOXA TCC-120 RS-422/485 предназначен для усиления и идентификации сигналов в промышленных сетях RS-422 и RS-485. Он обеспечивает стабильную передачу данных по стандартам RS-422 и двух типов RS-485 (2-проводный и 4-проводный), что делает его универсальным решением для различных промышленных и автоматизированных систем. Устройство является надежным средством для расширения и повторения сигнала, а также повышения стабильности связи в сложных электромагнитных условиях.

Конструкция повторителя выполнена в металлическом корпусе черного или синего цвета, предназначена для настольного монтажа или крепления на DIN-рейку, что обеспечивает простоту установки в промышленных шкафах, щитах автоматизации или на техноплощадках. Габаритные размеры устройства составляют 100.4x67x22 мм, что дает возможность интегрировать его в ограниченное пространство без значительных затрат места. Вес устройства — 0.148 кг, что облегчает его монтаж и эксплуатацию.

Технические характеристики устройства включают рабочее напряжение 12 В, что делает его совместимым с большинством промышленных систем питания. Потребление тока составляет всего 0.065 А, что способствуют энергетической эффективности и долговечности устройства. Повторитель обеспечивает защиту от импульсных помех с уровнем защиты 15, что критично для сохранения целостности данных в условиях повышенной электромагнитной среды, характерной для промышленных предприятий.

В устройстве реализованы разъемы типа клеммы для подключения сигнальных проводов. Он поддерживает передачу сигналов в двух режимах: RS-422 и RS-485, что повышает его универсальность. Для RS-422 задействованы сигналы Rx+, GND, Tx-, Tx+, Rx-, а для RS-485 — GND, Data-, Data+ в двух- проводной конфигурации и GND, Tx-, Tx+, Rx+, Rx- в четырехпроводной. Это позволяет адаптировать устройство под различные требования систем автоматизации и коммуникации.

За счет наличия защищенных разъемов и высокой надежности — среднее время наработки на отказ (MTBF) составляет 1 949 025 часов — повторитель обеспечивает долгий срок службы при постоянной эксплуатации в промышленных условиях. В комплект поставки входит устройство, краткое руководство пользователя и крепеж для монтажа на DIN-рейку, что значительно упрощает процесс установки и настройки.

Рассматривая потенциальные сценарии использования, можно выделить комплексное применение в системах автоматизации производственных линий, систем управления зданиями, транспортной логистики, а также в системах контроля и диспетчеризации. Для обеспечения максимально эффективной работы рекомендуется использовать устройство в условиях соответствующего диапазона напряжения и соблюдать правила монтажа и заземления.

Итак, MOXA TCC-120 RS-422/485 — это современный, надежный и универсальный повторитель для промышленных коммуникационных систем, который обеспечивает стабильную передачу данных в условиях высокой электромагнитной помехи и сложных сетевых конфигураций. Его инженерные решения и высокие показатели безопасности делают его ценным активом для предприятий, стремящихся повысить эффективность автоматизированных процессов и надежность коммуникации оборудования.
