Описание

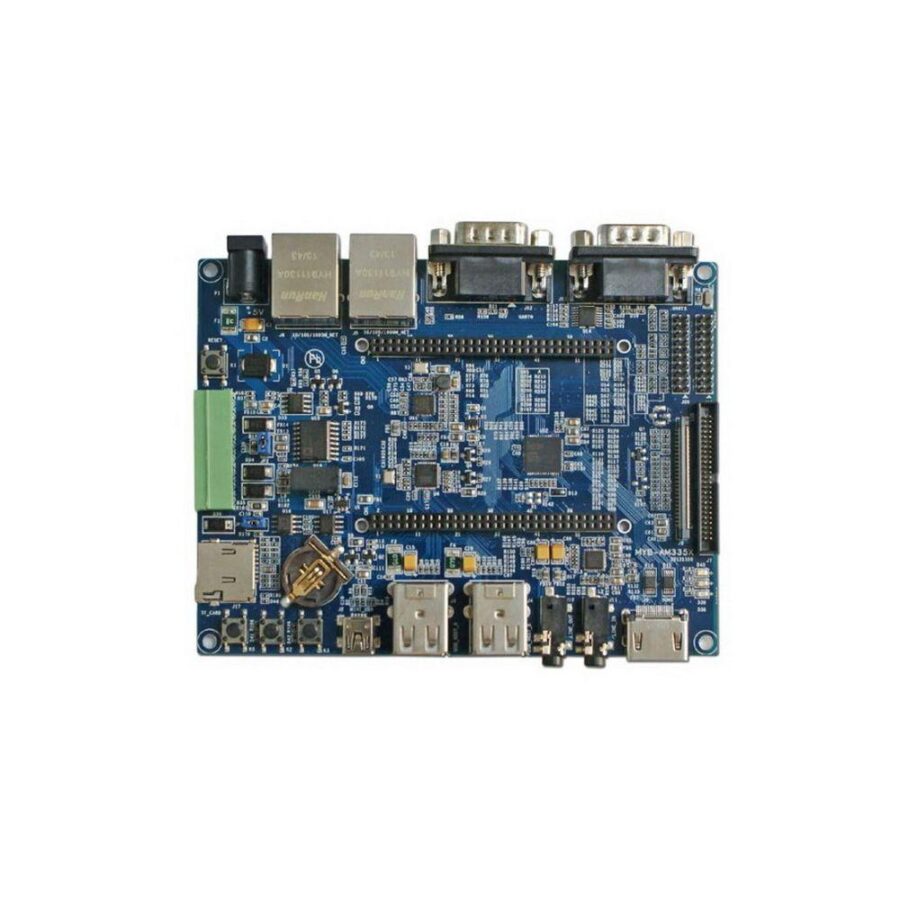

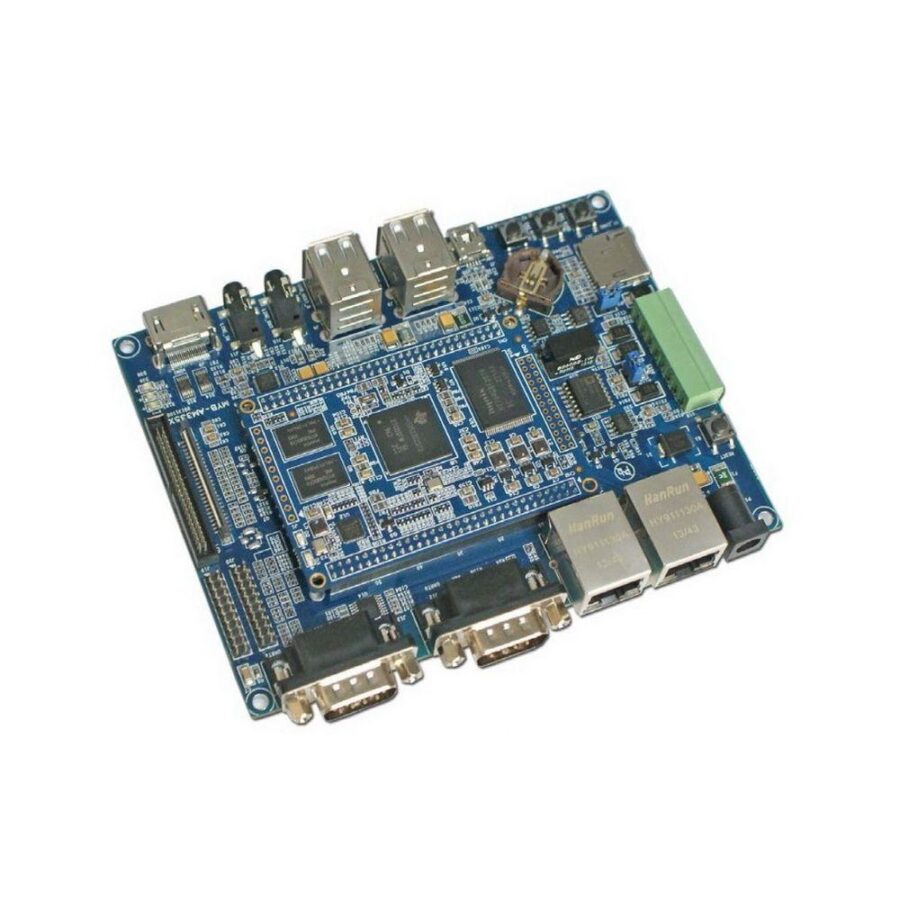

Плата разработки Myir MYD-C3358-256N256D-100-I представляет собой мощное и универсальное устройство для разработки и прототипирования различных встроенных систем и решений. Оснащенная процессором TI AM3358 на базе ядра Cortex-A8 с тактовой частотой 1 ГГц, эта плата обеспечивает высокую производительность и стабильность работы даже в условиях промышленной эксплуатации. Проектировка для промышленного применения подтверждается диапазоном рабочих температур от -40°C до +85°C, что делает ее подходящей для использования в тяжелых климатических условиях и в различных индустриальных сферах.
Плата оснащена 256 МБ DDR3 оперативной памяти, что обеспечивает достаточный объем для большинства приложений, а также 256 МБ NAND Flash для хранения программного обеспечения и данных. Интегрированный графический чипсет позволяет выводить видеосигнал через HDMI, что делает ее идеальной для систем визуализации и дисплеев. Аудиочипсет с двукадальным звуком обеспечивает качественное звуковое сопровождение при необходимости. Встроенные коммуникационные интерфейсы включают сетевой контроллер с поддержкой скоростей 10/100/1000 Mbps, а также расширенные возможности подключения через 4 порта USB 2.0, 1 mini USB 2.0, и другие порты: Line-In, Mic-In, RJ45, HDMI и последовательные порты RS232, RS485 и CAN. Также предусмотрен кардридер microSD для расширения памяти и хранения данных, обеспечивая дополнительную гибкость в использовании.
Для взаимодействия с внешними устройствами и системами плата оборудована разъемами I2C, SPI, UART, ADC, а также кнопками Reset, User и PWR для управления. Внутренние разъемы позволяют подключать дополнительные модули и компоненты, расширяя функциональность системы. Питание осуществляется через вход 5VDC/2A, что обеспечивает достаточный запас для стабильной работы устройства. Управление осуществляется с помощью встроенных кнопок, а наличие поддержки операционной системы Linux 4.1.18 гарантирует возможность разработки и запуска широкого спектра программных решений.
Размеры платы составляют 130 мм по ширине и 100 мм по глубине, что делает ее компактной и удобной для монтажа на стенде или в корпусе. Вид поставки — RTL, что предполагает быструю подготовку к эксплуатации. В комплект поставки входит сама плата разработки, подробная инструкция, кабели USB и Ethernet, внешний адаптер питания и диск с программным обеспечением, что обеспечивает полный набор для начала работы и развертывания системы.
Спецификация | Детали |
---|---|
Процессор | TI AM3358, Cortex-A8, 1GHz |
Объем оперативной памяти | 256MB DDR3 |
Объем NAND Flash | 256MB |
Интегрированный графический чипсет | Да |
Аудио | 2-канальный |
Сетевой контроллер | 2x 10/100/1000 Mbps Ethernet |
USB порты | 4x USB 2.0, 1x mini USB 2.0 |
Видео интерфейсы | HDMI, MIPI-DSI/Display |
Аудио входы/выходы | Line-In, Mic-In |
Порты ввода/вывода | RS232, RS485, CAN, 1x RS232 DB9 для дебага |
Хранение данных | microSD Cardreader |
Внутренние разъемы | 2x 20pin (I2C, SPI, UART, ADC), RTC Bat.holder |
Питание | 5VDC/2A |
Размеры | 130 мм (Ш) x 100 мм (Г) |
Рабочая температура | -40°C … +85°C |
Поддержка ОС | Linux 4.1.18 |
Эта плата разработки MYD-C3358-256N256D-100-I от Myir является надежной платформой для реализации промышленных автоматизированных систем, систем визуализации, систем мониторинга и контроля, а также различных встроенных решений. Благодаря обширным коммуникационным возможностям, поддержке индустриальных температурных диапазонов и высокой производительности, плата подходит для серийных применений, где важна стабильность, гибкость и расширяемость. Ее компактные размеры позволяют интегрировать устройство в разнообразные корпуса и монтажные решения, что делает его незаменимым для инженеров и разработчиков, ищущих надежную и многофункциональную платформу для своих проектов.
