Описание

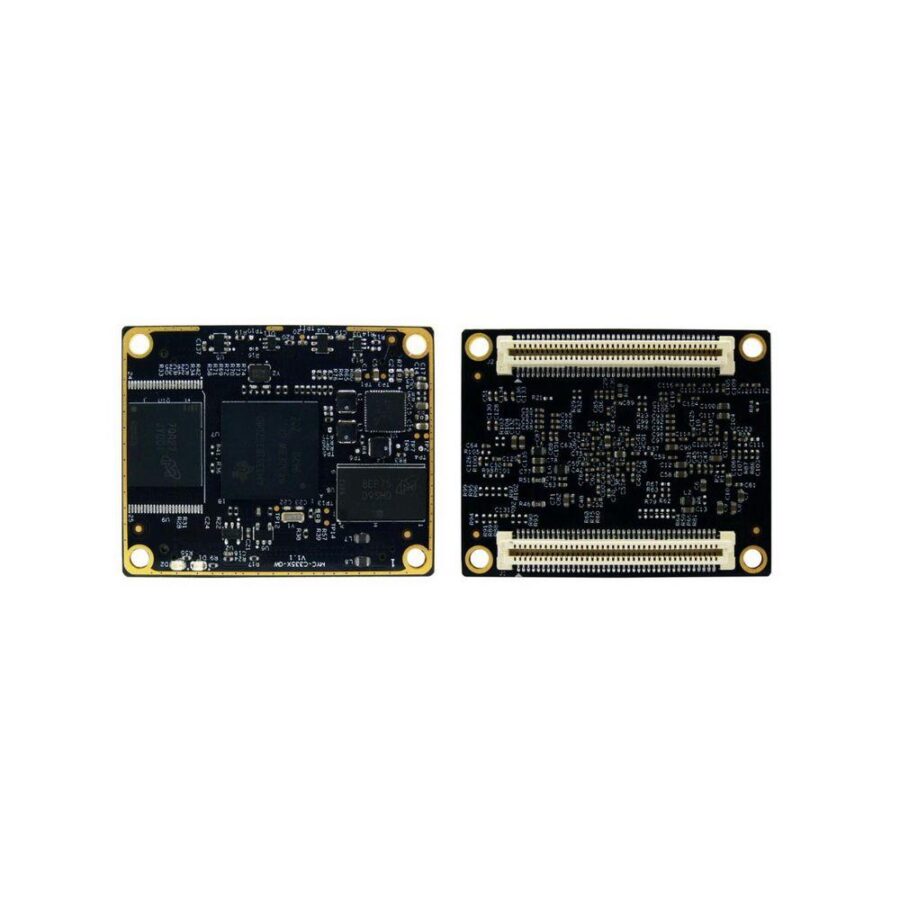

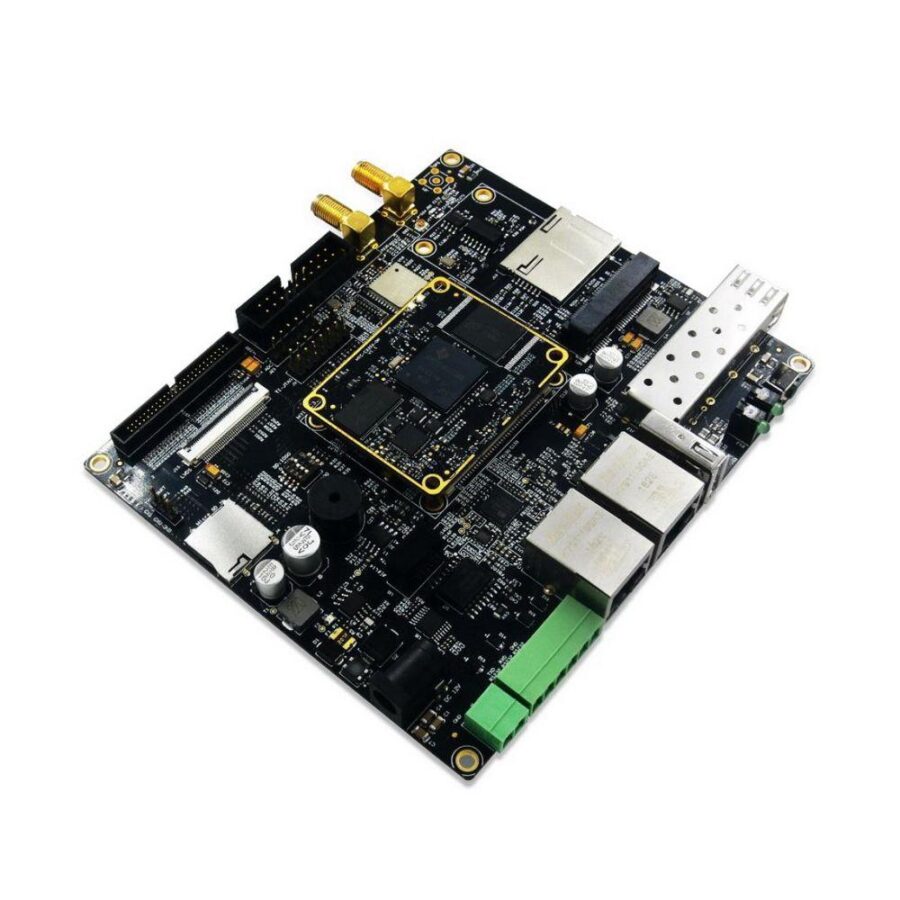

Плата разработки Myir MYD-C3354-256N256D-80-I-GW представляет собой мощное и универсальное решение для разработки и внедрения промышленных и коммерческих систем. Оснащенная процессором TI AM3354 на базе архитектуры Cortex-A8 с тактовой частотой 800 МГц, эта плата обеспечивает высокую производительность и надежность в различных условиях эксплуатации. Предустановленный процессор делает ее готовой к использованию сразу после подключения, что существенно ускоряет процесс разработки и внедрения продуктов.
Плата оснащена 256 МБ оперативной памяти DDR3L и 256 МБ NAND Flash для хранения операционных систем, программных решений и данных. Интегрированный графический чипсет обеспечивает визуальное отображение без необходимости использования дополнительных видеокарт, что делает устройство компактным и энергоэффективным. Встроенное сетевое оборудование включает два гигабитных Ethernet-порта (10/100/1000 Mbps), что позволяет организовать надежную и быструю сетевую связь, а также встроенный WiFi по стандартам IEEE 802.11b/g/n и Bluetooth V4.1+HS — для беспроводной передачи данных и подключения периферийных устройств.

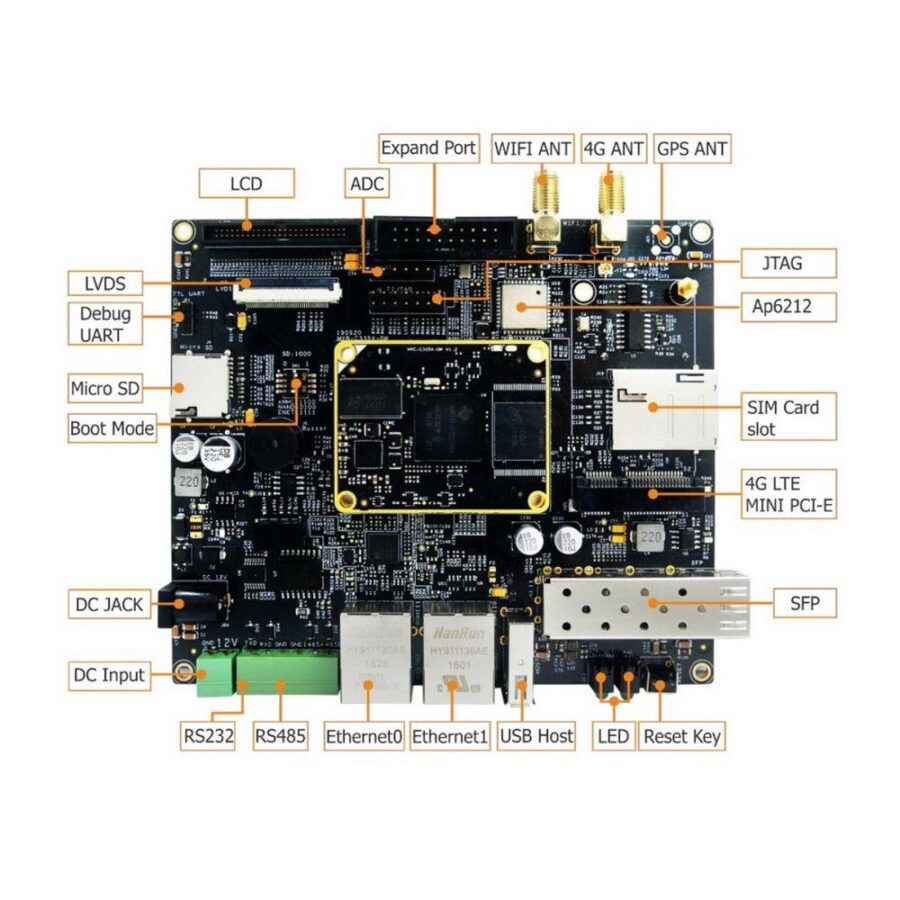

Плата обладает широким набором внешних и внутренних разъемов, необходимым для подключения различных устройств. Имеется один USB 2.0 порт для подключения периферийных устройств, два RJ45 для Ethernet соединений, а также serial-порты RS485 (изоляционный) и RS232 (изоляционный) для промышленных интерфейсов связи. В устройстве предусмотрены антененные разъемы — два внешних и один внутренний для оптимальной настройки беспроводных соединений. Благодаря слоту microSD, возможна расширяемость хранения данных, а наличие слота для SIM-карты обеспечивает мобильную связь.
Питание устройства осуществляется через два входа 12VDC, с потребляемой мощностью 1.5A, что обеспечивает стабильную работу в промышленных условиях. Плата поддерживает работу в широком диапазоне температур от -40°C до +85°C, что делает ее пригодной для эксплуатации в тяжелых климатических условиях. Управление осуществляется кнопкой Reset, а наличие разъемов для внутренней антенны, 20-pin разъема для UART, SPI, I2C, GPIO, а также поддержки Debug UART, ADC и Boot Switch расширяет возможности конфигурации и настройки системы.
Одной из ключевых особенностей является слот miniPCIe для модуля 4G LTE, который позволяет интегрировать мобильную связь и GPS-навигаторы, что особенно актуально для систем мониторинга, транспортных решений и IoT-проектов. Внутренние разъемы, включая разъем для GPS-антенны, обеспечивают надежную интеграцию со внешними системами и датчиками.
Плата поддерживает различные операционные системы, включая Linux, Android, RTOS, Windows Embedded и no-OS, что делает ее универсальной платформой для разработки в области промышленной автоматизации, транспортных решений, систем видеонаблюдения, IoT и умных устройств. Комплектация включает саму плату разработки, инструкцию, антенны WiFi и 4G LTE, внешний адаптер питания и диск с программным обеспечением, что обеспечивает полное решение для разработчиков и инженеров.
| Спецификация | Описание |
|---|---|
| Модель процессора | TI AM3354 Cortex-A8 800МГц |
| Объем RAM | 256MB DDR3L |
| Объем встроенного флэш-памяти | 256MB NAND |
| Графический чипсет | Интегрированный |
| Сетевые интерфейсы | 2x Gigabit Ethernet (10/100/1000 Mbps) |
| Беспроводные интерфейсы | WiFi 802.11b/g/n, Bluetooth V4.1+HS |
| USB | 1x USB 2.0 |
| Внутренние разъемы | 20-pin UART, SPI, I2C, GPIO, Debug UART, ADC, Boot Switch |
| Внешние разъемы | 2x RJ45, Serial (RS485, RS232), 2 антененных разъемов, слот microSD, слот для SIM карты, порт SFP (совмещен с RJ45) |
| Дополнительные модули | Half-Size mini PCIe слот для 4G LTE, внутренний разъем для GPS-антенны |
| Диапазон температур | -40°C…+85°C (промышленный класс) |
| Питание | 12VDC / 1.5A |
| Поддерживаемые ОС | Linux, Android, RTOS, Windows Embedded, no-OS |
| Размеры | 132 мм x 113 мм |
| Особенности | Слот miniPCIe, внутренняя антенна для GPS, кабели и антенны в комплекте |
Эта плата разработана для обеспечения высокой надежности и широкого спектра возможностей для разработки современных решений в области промышленной автоматизации,IoT, транспортных систем и других областей, требующих компактных и мощных платформ. Полная комплектация и поддержка различных операционных систем позволяют быстро внедрять устройства в реальную эксплуатацию, а расширяемость за счет слота miniPCIe делает ее актуальной для проектов, требующих мобильной связи и GPS. Благодаря промышкому диапазону температур и высокой стабильности, плата MYD-C3354-256N256D-80-I-GW станет надежным выбором для специалистов в области разработки embedded-систем и IoT решений.
