Описание

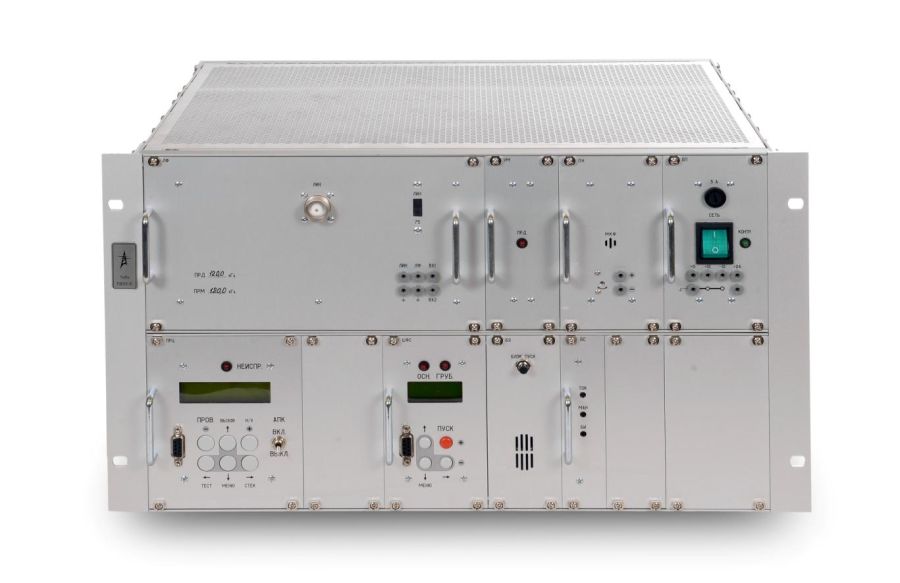

ПАК Приёмопередатчик высокочастотных защит универсальный ПВЗУ-Е предназначен для обеспечения надежной связи в системах релейной защиты, где требуется передача и прием сигналов посредством высокочастотных каналов. Этот аппарат используется в радиоэлектронной промышленности для передачи данных по высокочастотным каналам, образованным проводами воздушных линий электропередач напряжением от 35 до 750 кВ, а также по волоконно-оптическим линиям связи (ВОЛС). Аппарат обеспечивает высокую чувствительность, расширенные функции контроля, а также взаимодействие с современными автоматизированными системами управления на промышленных объектах.
| Характеристика | Значение |
|---|---|
| Климатическое исполнение (ГОСТ 15150-69) | УХЛ4 |
| Номинальный уровень чувствительности приемника | -15 дБм |
| Затухание несогласованности в полосе приема | не менее 12 дБ |
| Номинальное сопротивление линейного входа | 75 Ом |
| Остаточное напряжение сигнала на выходе незапущенного передатчика | не более 10 мВ |
| Мощность ВЧ колебаний (600 – 1000 кГц) | до 15 Вт |
| Мощность ВЧ колебаний (400 – 600 кГц) | до 20 Вт |
| Мощность ВЧ на нагрузке 75 Ом (16 – 400 кГц) | до 27 Вт |
| Тип применения | Передача и прием сигналов релейной защиты по ВЧ каналам и волоконно-оптическому каналу связи |
| Области применения | Радиоэлектронная промышленность, энергосистемы, автоматизированные системы управления |
| Дополнительные функции | Непрерывный контроль исправности, периодический контроль состояния канала связи, запись в энергонезависимую память, передача данных (ОМП), связь в режиме переговорного устройства, обмен данными по протоколам ГОСТ Р МЭК 60870-5-101 и 60870-5-104, индикация уровней сигнала и помех |
| Объем производства/услуги | 796. Штука |
| Код по ОКПД 2 | 26.30.11.190. Аппаратура коммуникационная передающая с приемными устройствами прочая, не включенная в другие группировки |
| Код по ТН ВЭД | 8517 62 000 9. Аппараты телефонные, включая сотовые аппараты, аппаратура для передачи или приема голосовых и данных сигналов, включая маршрутизаторы и коммутационные устройства |
| Срок действия сертификата | до 17.12.2027 |
Данный приёмопередатчик высокого уровня обеспечивает эффективную и надежную передачу сигналов в системах автоматизированной защиты и управления, что значительно повышает стабильность и безопасность энергообъектов. Использование современных протоколов гарантирует совместимость с современными системами автоматического контроля и управления, а также поддерживает интеграцию с существующими инфраструктурами. Благодаря широкому диапазону частот и высокой мощности передаваемых сигналов, аппарат способен обеспечить стабильную работу даже в сложных электромагнитных условиях, что делает его незаменимым компонентом в современных энергоэффектах и обширных промышленных системах связи.
