ПАК Аппаратура передачи сигналов - команд РЗ и ПА КЕДР - 2.0

Описание

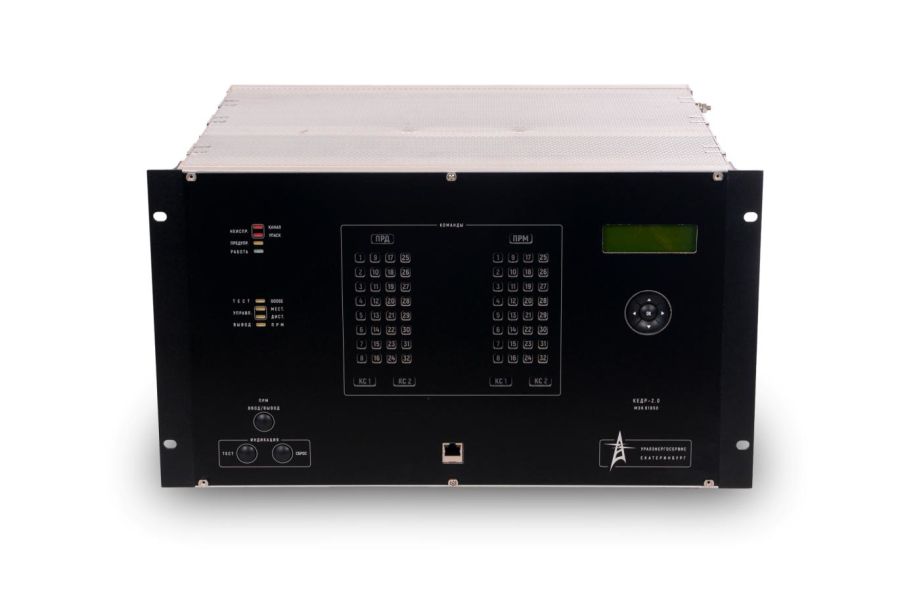

ПАК Аппаратура передачи сигналов — команд РЗ и ПА КЕДР — 2.0 является современным устройством, предназначенным для обеспечения надежной передачи аварийных сигналов и команд в энергетической и радиоинженерной сферах. Этот комплексное решение предназначено для работы в высоковольтных линиях электропередачи (от 110 до 750 кВ), а также по выделенным оптоволоконным линиям связи и в мультиплексированных каналах. Благодаря своему широкому функционалу и высокой технологической оснащенности, данное оборудование находит применение в системах автоматизации управления и мониторинга объектов энергетики, а также в радиотехнических системах, обеспечивая оперативное и безопасное управление.

Основная функция аппаратуры заключается в передаче аварийных сигналов и команд через высокочастотный (ВЧ) канал. Устройство поддерживает диапазон частот от 16 до 1000 кГц, что позволяет обеспечить стабильную связь даже в условиях помех и сложных электромагнитных воздействий. Максимальный уровень передаваемых ВЧ сигналов составляет 45 дБм для частотного диапазона от 16 до 500 кГц и 44 дБм для диапазона от 501 до 1000 кГц, что обеспечивает достаточный уровень мощности для надежной связи на дальних дистанциях.

Приемное устройство имеет чувствительность по ВЧ входу равную -22 дБм, что позволяет эффективно получать сигналы с минимальным уровнем шумов и помех. Время передачи команд по оптоволоконной линии — всего 10 микросекунд, что обеспечивает быструю реакцию системы и своевременное выполнение управляющих воздействий. Передача одной команды в ВЧ-канале занимает около 23 микросекунд, что повышает оперативность обмена информацией и позволяет реализовать быстрый контроль и автоматизацию процессов.

Общее количество передаваемых и принимаемых команд составляет 64 штук, что обеспечивает гибкость и расширяемость системы в рамках текущих и будущих задач. Устройство обладает высокой надежностью и долговечностью, функционирует в климатических условиях по ГОСТ 15150-69 категории УХЛ4, что гарантирует стабильную работу в неблагоприятных погодных условиях и в экстремальных климатических зонах.

Автоматизированное управление и мониторинг обеспечиваются за счёт встроенных протоколов связи, таких как ГОСТ Р МЭК 60870-5-101 и МЭК 60870-5-104, а также возможности взаимодействия с системой управления по протоколу МЭК 61850 (GOOSE) через Ethernet-интерфейс. Устройство также осуществляет регистрацию событий, таких как прохождение команд и срабатывание сигнализаций, в энергонезависимой памяти, что позволяет вести полный лог работы и обеспечивать высокий уровень безопасности и контроля.

Технические характеристики данной аппаратуры включают в себя номинальное питание от источников постоянного тока напряжением 110 В или 220 В, что обеспечивает универсальность в подключении и эксплуатации. Устройство соответствует коду ОКПД 2 26.30.11.190 и ТН ВЭД 8517 62 000 9, что подтверждает его принадлежность к классу коммуникационной аппаратуры передачи данных и сигналов. Оформирается в виде единицы измерения — штука, что удобно для учета и эксплуатации в масштабных проектах.

ПАК Аппаратура передачи сигналов — команд РЗ и ПА КЕДР — 2.0 предназначена для обеспечения высоконадежной автоматизации в энергетических системах и радиотехнических инфраструктурах. Ее использование способствует повышению безопасности и эффективности эксплуатации энергетического оборудования, обеспечивая быстрое реагирование на аварийные ситуации и оптимальное управление объектами под напряжением. Благодаря климатикам выполнению по ГОСТ 15150-69 и современным компонентам, устройство демонстрирует высокую устойчивость к переменным условиям эксплуатации и к электромагнитным помехам, что делает его надежным компонентом систем автоматизации.
