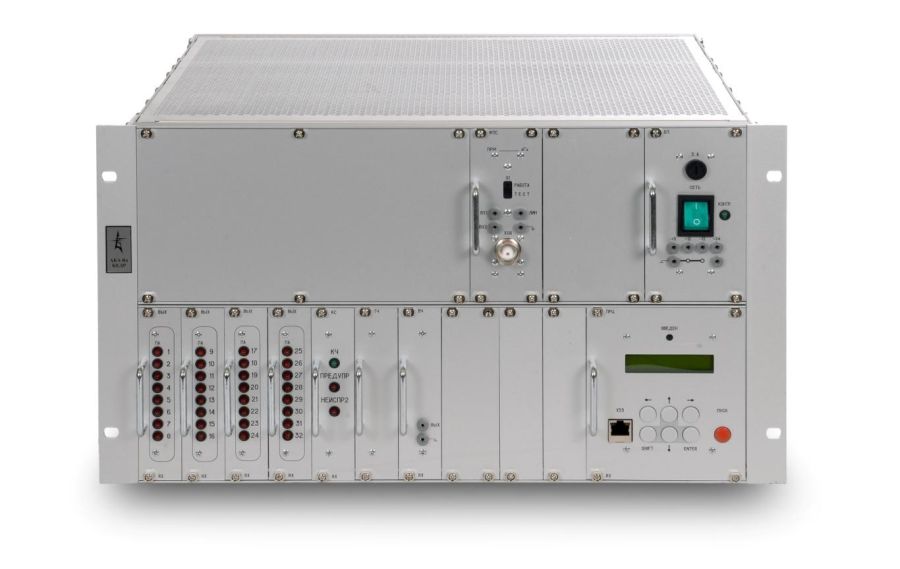

ПАК Аппаратура передачи сигналов-команд РЗ и ПА АКА "КЕДР" ПЕРЕДАТЧИК

Описание

Аппаратура передачи сигналов-команд РЗ и ПА АКА «КЕДР» ПЕРЕДАТЧИК предназначена для передачи управляющих команд и данных в радиотехнических системах, применяемых в радиоэлектронной промышленности. Эта специализированная аппаратура обеспечивает надежную передачу сигнала высокого качества через различные каналы связи, такие как высокочастотные, низкочастотные и оптоволоконные. Комплект состоит из передатчика и приемника, устанавливаемых на противоположных сторонах линии связи, что позволяет реализовать эффективное и стабильное управление удаленными системами и оборудованием.

Основной функцией передатчика является прием управляющих воздействий через дискретные входы и их трансляция в ВЧ сигналы с частотным диапазоном от 16 до 1000 кГц. Уровень передачи ВЧ сигнала на линейном выходе составляет примерно от 42 до 45 дБм, в зависимости от частоты диапазона — от 16 до 1000 кГц, что обеспечивает достаточную мощность сигнала для дальнейшей передачи по каналам связи. Модель поддерживает передачу до 32 команд, что позволяет управлять сложными системами и оборудованием в различных отраслях, особенно в радиоэлектронной промышленности и на объектовых системах автоматизации.

Аппаратура оборудована системой непрерывного контроля исправности и функционирования канала связи, а также формированием сигналов внешней сигнализации. Важной особенностью является возможность записи событий срабатывания сигнализации и команд в энергонезависимую память, что значительно повышает надежность и позволяет быстро анализировать аварийные или аварийные ситуации. Также устройство умеет взаимодействовать с сервером автоматизированной системы управления технологическими процессами (АСУ ТП) согласно протоколам ГОСТ Р МЭК 60870-5-101 и ГОСТ Р МЭК 60870-5-104, что делает его пригодным для использования в автоматизированных системах диспетчеризации и управления.

Рабочее напряжение питания устройства — 110 В или 220 В постоянного тока, что обеспечивает его универсальность и возможность интеграции в различные системы электроснабжения. Согласно ГОСТ 15150-69, аппаратутра отвечает климатическим требованиям исполнения УХЛ4, что позволяет использовать ее в условиях умеренного климата и промышленных помещений с повышенной влажностью и температурными колебаниями.

Области применения включают автоматические системы управления, системы связи на промышленных объектах, автоматизированные диспетчерские станции и командные пункты в радиоэлектронных комплексах. Используемое оборудование отличается высокой надежностью, долговечностью и соответствием нормативным требованиям, что делает его востребованным среди специалистов, занимающихся обеспечением надежных каналов передачи команд и данных в условиях необходимости быстрого и точного управления удаленными системами.

Данная аппаратура является ключевым компонентом современных систем автоматизации и дистанционного управления, обеспечивая высокую надежность передачи команд в сложных условиях эксплуатации. Высокотехнологичные характеристики, возможность интеграции с протоколами международных стандартов и расширенные функции мониторинга позволяют использовать эту аппаратуру в критически важных инфраструктурных объектах, а также в промышленных автоматизированных системах для обеспечения стабильной и своевременной передачи управляющих сигналов. Благодаря своим техническим характеристикам, она подходит для непрерывной работы в условиях эксплуатации в умеренном климате, а соответствие стандартам гарантирует ее долгосрочную надежность и эффективность эксплуатации.
