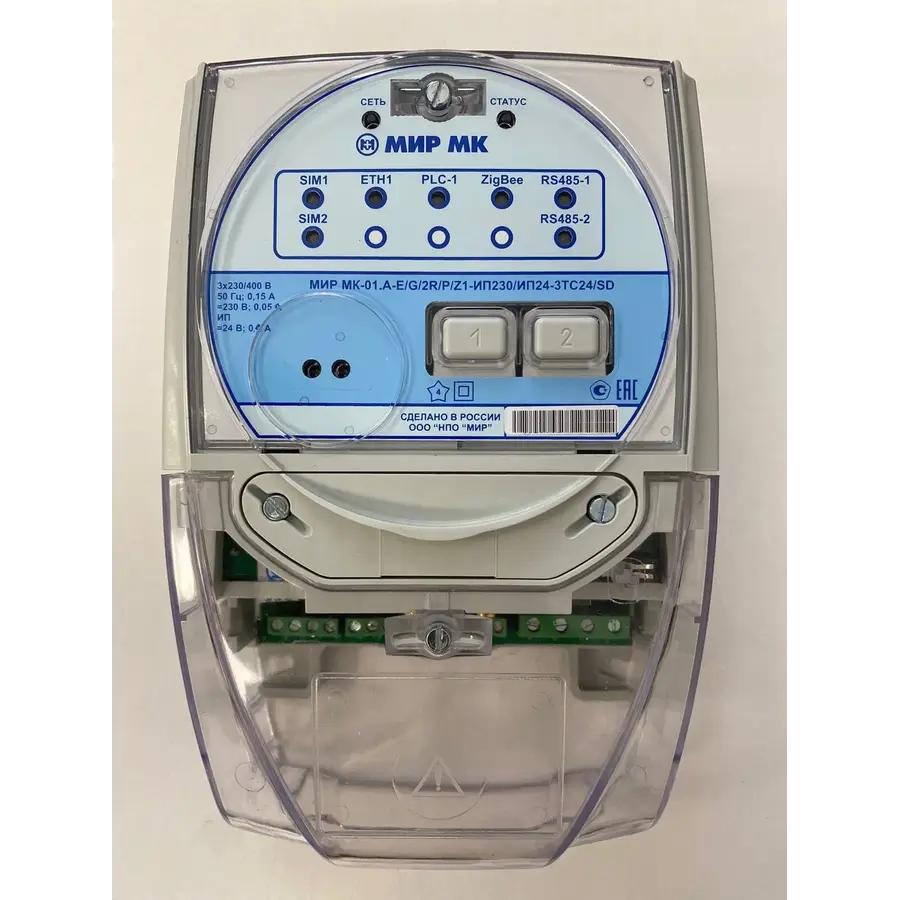

МИР МК модем-коммуникатор

Описание

Модем-коммуникатор МИР МК. А предназначен для автоматического сбора информации с приборов учета электроэнергии, многофункциональных измерительных преобразователей и других интеллектуальных устройств (ИУ), подключенных по цифровым интерфейсам и передачи собранной информации в информационно-вычислительные комплексы (ИВК), диспетчерские пункты (ДП), центры управления сетями (ЦУС), а также для обеспечения единства времени в системах (синхронизации времени счетчиков и интеллектуальных устройств).
интерфейсы И коммуникации
Оптический порт – для конфигурирования и сервисного обслуживания.
GSM, Ethernet и RS485 – для связи с ЦУС.
RS485, PLC, ZigBee, RF – для связи с приборами учета электроэнергии и контроллерами телемеханики.
особенности
Одновременная работа с несколькими центрами сбора информации (до 4-х).
Автоматическое формирование самоорганизующихся сетей PLC, ZigBee, RF.
Автоматический поиск оптимальных маршрутов доставки данных в сетях PLC, ZigBee, RF.
Одновременная работа нескольких сетей PLC (ZigBee или RF) без влияния друг на друга.
Автоматический сбор и хранение профилей, суточных и месячных показаний приборов учета электроэнергии.
Синхронизация времени приборов учета электроэнергии от системного времени модема-коммуникатора.
Защита от несанкционированного доступа.
Оптический порт:
Скорость передачи данных, бит/с 9600
RS-485
Количество интерфейсов 2
Скорость передачи данных, бит/с 9600 – 115200
Количество подключенных устройств со стандартной нагрузкой сопротивлением 12 кОм, не менее 32
GSM:
Стандарты подвижной связи 2G (CSD, GPRS) 4G (LTE)
Скорость передачи данных CSD – 9,6 кБит/с GPRS – до 171,2 кБит/с LTE – до 100 МБит/с
Количество SIM-карт 2шт
Работа с SIM-картами со статическим IP-адресами Поддерживается Количество одновременно исходящих TCP/IP-соединений с разными удаленными компьютерами ЦУС со статическими IP-адресами 4
Активация исходящих TCP/IP-соединений — По дозвону или по включению
Ethernet:
Количество интерфейсов 2
Скорость передачи данных, Мбит/с 100
Количество одновременно входящих TCP/IP-соединений с разными удаленными компьютерами ЦУС в локальной сети предприятия 4
RF:
Поддерживаемые технологии Mesh-сеть по технологии MeshLogic
Режим работы Базовая или удаленная станция
Диапазон рабочих частот, МГц868,7 – 869,2
Мощность несущей частоты передатчика, мВт 25
Скорость передачи данных, кбит/с 50
Чувствительность приемника, дБм: -110
Количество частотных каналов 4
Интерфейс – ZigBee:
Модификация коммуникатора «Z1»
Поддерживаемые технологии Mesh-сеть по технологии ZigBee Pro v3.0 2015 г.
Режим работы «Базовая станция» или «Удаленная станция»
Максимальное число устройств в сети 600
Диапазон рабочих частот, МГц 2400 – 2483,5
Мощность несущей частоты передатчика ZigBee, мВт 100
Скорость передачи данных, кбит/с 250
Количество частотных каналов 16
Интерфейс – PLC:
Модификация коммуникатора «P»
Поддерживаемые технологии Mesh-сетьпо технологииY-NET; видмодуляции DCSK
Режим работы «Базовая станция» или«Удаленная станция»
Скорость передачи данных, бит/с 625 или 2500(автоматический выбор)
Диапазон рабочих частот, кГц 20 – 80
Уровень выходного сигнала PLC на эквиваленте силовой сети сопротивлением 5 Ом, В 1,4
Уровень входного сигнала PLC, при котором обеспечивается прием, мВ, не более 1,0
Количество ретрансляций 7
Разъем выхода сигнала PLC «A B C N»
общие характеристики:
Межповерочный интервал, лет 16
Гарантийный срок эксплуатации, лет 5
Средний срок службы, лет 30
Масса устройства, кг 0,7
Диапазон рабочих температур,0С От -40 до +60
Габаритные размеры (ВхШхГ), мм 130х198х76
характеристики электропитания
Напряжение электропитания (опционально)–от трехфазной сети переменного тока частотой 50 Гц напряжением 0,4 кВ или от сети постоянного тока напряжением 24 В.
соответствие
Прибор сертифицирован на соответствие требованиям Таможенного союза.
Прибор имеет сертификаты об утверждении типа средства измерения в России и в Республике Казахстан.
