Описание

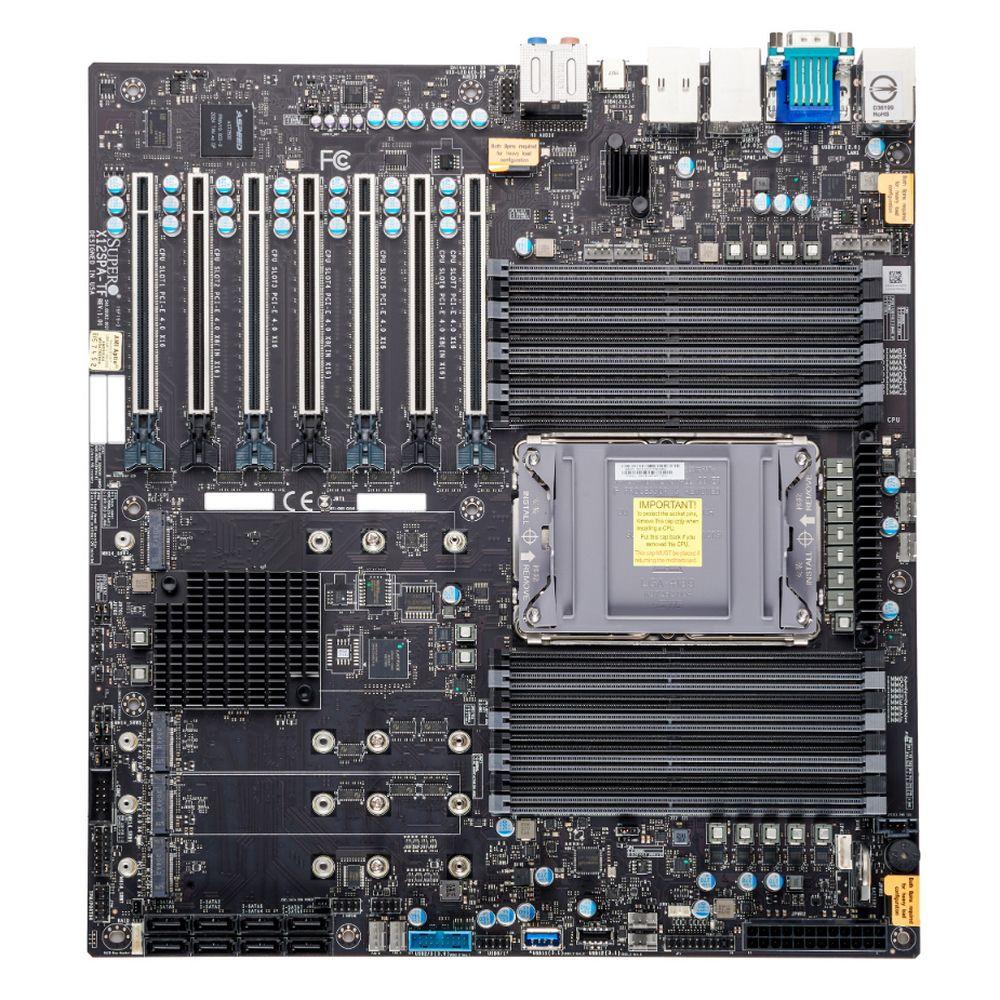

Материнская плата SuperMicro MBD-X12SPA-TF-B представляет собой высокопроизводительное решение, предназначенное для серверов и рабочих станций класса Enterprise. Основанная на чипсете Intel C621A и оснащенная разъемом процессора LGA4189, эта плата оптимизирована для работы с современными процессорами Intel Xeon серии Scalable. Поддержка до 16 модулей оперативной памяти DDR4 с частотой до 3200 МГц гарантирует выдающуюся пропускную способность и возможность масштабирования вычислительных ресурсов под серьезные нагрузки.
Данный продукт ориентирован на профессионалов, которым нужна максимальная производительность и надежность в критически важных вычислениях, включая виртуализацию, базы данных, высокопроизводительные вычисления и обработку больших данных. Поддержка ECC и Load-Reduced Registered ECC памяти, включая 3DS LRDIMM, обеспечивает защиту данных и стабильность работы системы на серверном уровне.
Плата оснащена современными расширительными возможностями: семь слотов PCI Express 4.0 (4 x16, 3 x8) предоставляют гибкие конфигурации для установки видеокарт, сетевых адаптеров, RAID-контроллеров и других карт расширения. Кроме того, есть четыре высокоскоростных M.2 разъема поддержки формат до 22110 с интерфейсом PCI-E x4, обеспечивающих подключение NVMe SSD с высокой пропускной способностью для оперативного хранения данных и ускорения рабочих процессов.
Встроенная сетевая подсистема включает два гигабитных LAN-порта: Intel i210AT и Marvell AQC113, последний поддерживает скорость передачи данных до 10 Гбит/с. Кроме того, имеется IPMI LAN для удаленного управления сервером, что является важной функцией для администрирования серверов и мониторинга состояния системы.
Для подключения периферийных устройств предусмотрены USB-порты различного стандарта: 4 USB 3.2 Gen1 Type-A с внешними и внутренними разъемами, 1 USB 3.2 Gen2 Type-A и 1 USB Type-C, что помогает обеспечить совместимость с современными устройствами. Также доступны 2 порта USB 2.0, внутренние и внешние COM-порты, VGA разъем с графическим чипсетом Aspeed AST2500 для базового видеовыхода, а также аудиокодек Realtek ALC888S с поддержкой 7.1-канального звука.
С точки зрения энергообеспечения, плата использует 24-пиновый основной разъем питания и два 8-пиновых разъема для процессора, поддерживая максимальную тепловую мощность процессора до 270 Вт. В конструкции предусмотрено 10 разъемов 4-pin для подключения вентиляторов, что обеспечивает эффективное охлаждение внутри корпуса и стабильную работу под высокими нагрузками.
Материнская плата выполнена в формате E-ATX с размерами 305 мм в ширину и 330.2 мм в глубину, что обеспечивает достаточное пространство для установки крупного охлаждения и дополнительных компонентов. Комплект поставки включает собственно плату, два SATA кабеля, заглушку панели I/O и крепежный комплект для удобной установки.
| Характеристика | Детали |
|---|---|
| Чипсет | Intel C621A |
| Сокет процессора | LGA4189 |
| Поддерживаемая память | 16 x DDR4 DIMM, 2133-3200 МГц, ECC, Registered ECC, LRDIMM (в том числе 3DS) |
| Максимальная TDP ЦП | 270 Вт |
| Форм-фактор | E-ATX (305 мм x 330.2 мм) |
| Интерфейсы PCI Express | 7 слотов: 4 x16, 3 x8 (PCI-E 4.0) |
| M.2 слоты | 4 разъема PCI-E x4, поддержка длины до 22110 |
| SATA | 8 портов SATA 6 Гб/с |
| Сетевые адаптеры | 1x Intel i210AT (1Гбит), 1x Marvell AQC113 (10 Гбит), IPMI LAN |
| USB-порты | 6 x USB 3.2 Gen1 Type-A, 1 x USB 3.2 Gen2 Type-A, 1 x USB Type-C, 4 x USB 2.0 |
| Аудио | Realtek ALC888S, 7.1 канальное |
| Видео | Aspeed AST2500 VGA |
| BIOS | 256 MB SPI Flash AMI BIOS |
| Порты COM | 1 внешний и 1 внутренний (RS232) |
| Разъемы питания | 24-pin основной, 2 x 8-pin CPU |
| Разъемы вентиляторов | 10 x 4-pin |
| Особенности | Поддержка RAID 0,1,5,10; Поддержка DOM; SidePort (64 МБ видеопамяти) |
SuperMicro MBD-X12SPA-TF-B предлагает широкий спектр возможностей для создания надежных и масштабируемых серверных систем с высокими требованиями к скорости передачи данных, хранению и стабильности работы. Плата отлично подходит для корпоративных серверов, вычислительных кластеров, систем с высокими нагрузками, включая сценарии использования в виртуализации, базах данных, медиаобработке и научных расчетах.
Широкая поддержка современных интерфейсов и технологий, таких как PCIe 4.0, NVMe M.2 диски, высокоскоростные 10GbE сети и усовершенствованные средства удаленного управления IPMI, делают данную материнскую плату универсальной платформой для построения мощных и надежных IT-инфраструктур.
