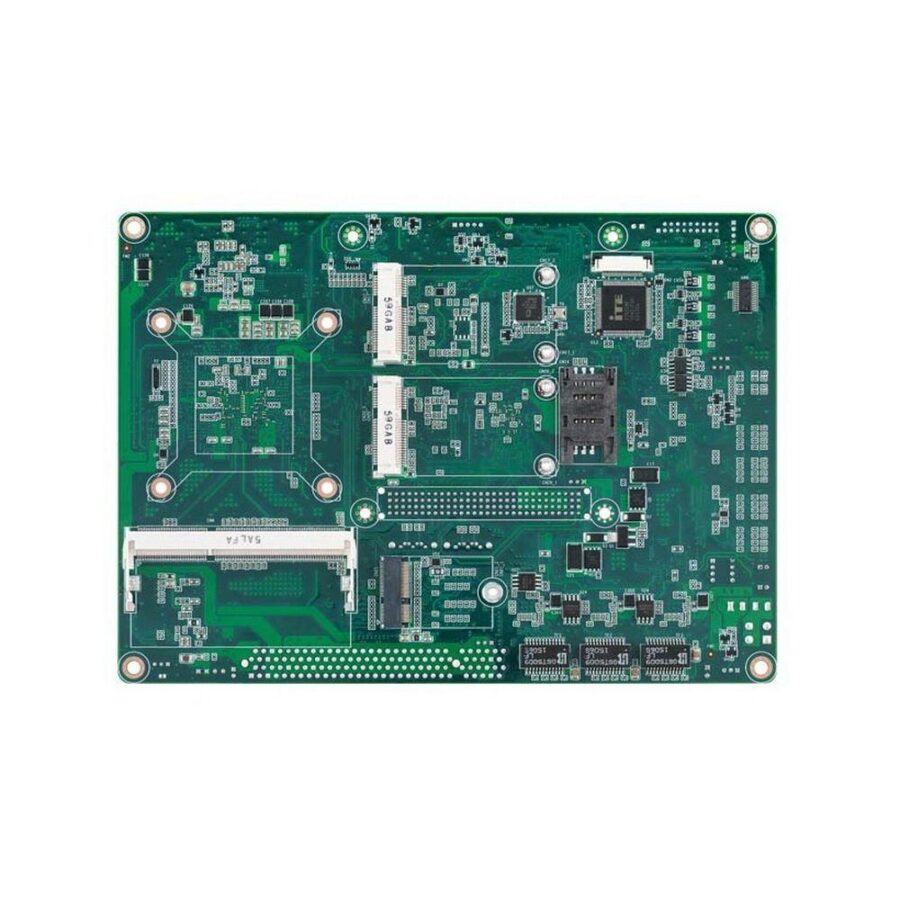

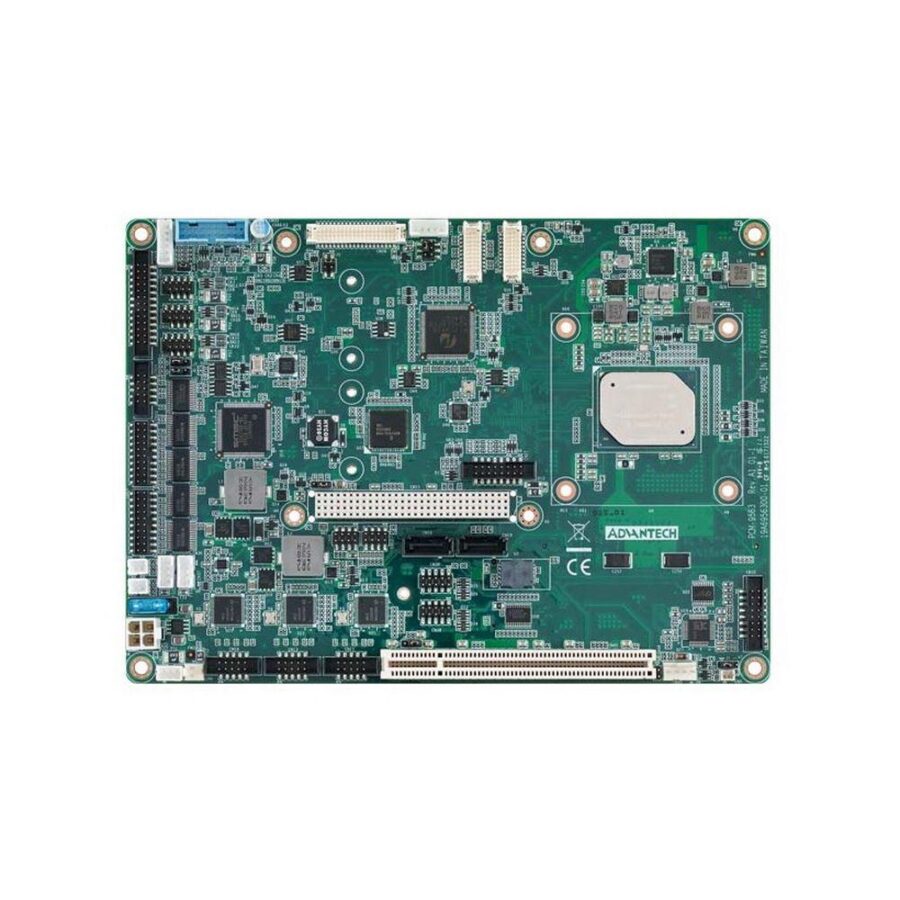

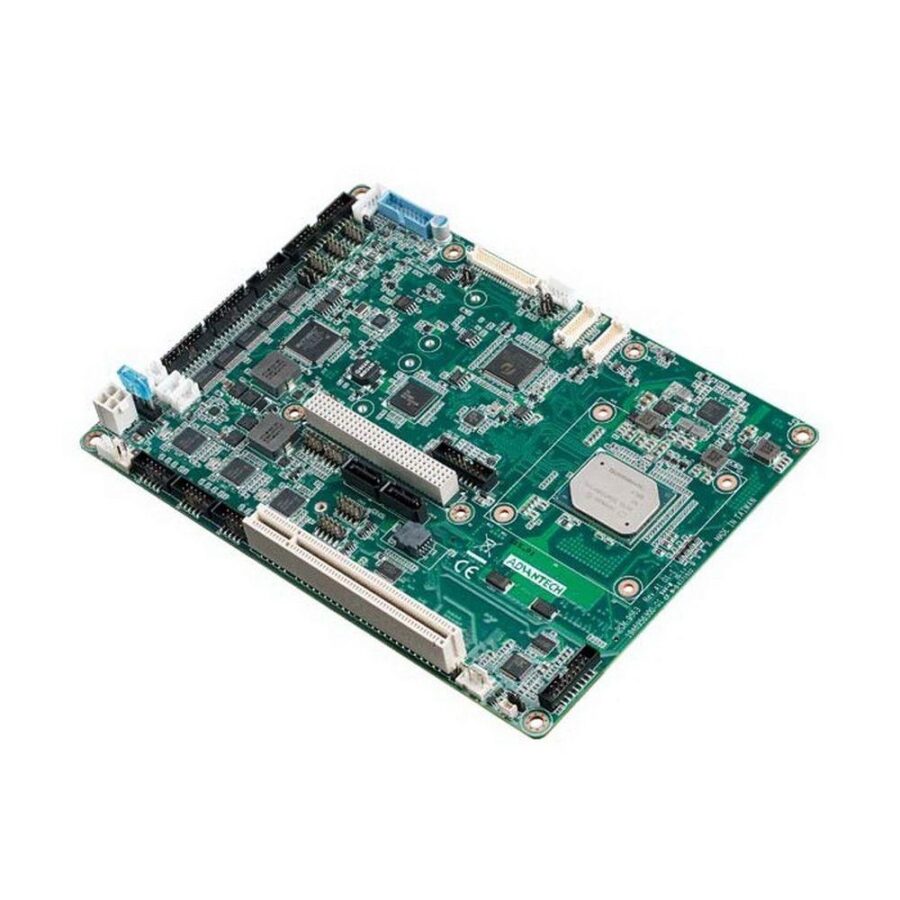

Данная материнская плата Advantech PCM-9563N-S1A2 предназначена для использования в промышленных и встроенных системах. Она оснащена процессором Intel Celeron N3350 с тактовой частотой от 1.1 до 2.4 ГГц, распаянным на плате, что обеспечивает компактность и надежность устройства. Формат шасси составляет 5.25 дюймов, что позволяет легко интегрировать плату в стандартные корпусные системы.
Основные функции и особенности:
— Поддержка оперативной памяти DDR3L в одном слоте SODIMM с максимальным объемом 8 ГБ и частотой до 1866 МГц. Память работает в одноканальном режиме, что обеспечивает оптимальную производительность.
— Видеовыходы VGA, LVDS, eDP, HDMI и DisplayPort позволяют подключать различные дисплеи и обеспечивают широкие возможности визуализации.
— Графический чипсет Intel HD Graphics 500 обеспечивает достойную графическую производительность для задач визуализации и мультимедиа.
— Интегрированный аудиочипсет Realtek ALC888S поддерживает 7.1-канальный звук для качественной аудиообработки.
— Встроенные сетевые интерфейсы включают гигабитный Ethernet-контроллер Intel I210 и порт 10/100 Мбит/с. Встроены разъемы 2 х USB 3.0 и 6 х USB 2.0, что обеспечивает быструю передачу данных и подключение периферийных устройств.
— Для расширения функциональности предусмотрены слот PCI, miniPCI-Express 1x полной длины и слот PCI-Express для дополнительных карт. Однако характеристики линий PCI-E требуют уточнения у производителя.
— Встроенные интерфейсы серийной связи RS-232 (4 порта), RS-422/485 (2 порта) позволяют подключать промышленные датчики и устройства управления.
— Среди дополнительных возможностей — слот SIM для мобильной связи, GPIO 16 бит, SMBus, I2C и интерфейс SATA III, а также слот mSATA для быстрого хранения данных.
— Питание осуществляется от источника 12V и 5V standby, что обеспечивает стабильную работу в промышленных условиях.
— Размеры плате 203 мм шириной и 146 мм глубиной, что делает её удобной для компактных систем.
— В комплект поставки входит сама материнская плата, готовая к установке в соответствующие корпуса.
Использование данной материнской платы особенно актуально в системах автоматизации, мониторинга, промышленного контроля, а также в системах с требованиями к устойчивости и надежности работы при различных условиях эксплуатации. Она подходит для создания встроенных решений, оборудования для транспортных систем, систем видеонаблюдения и иных задач, где важна компактность, расширяемость и надежность.
Технические характеристики в таблице обеспечивают быстрое понимание возможностей продукта и помогают при планировании его интеграции:
| Спецификация | Детали |
|---|---|
| Процессор | Intel Celeron N3350, 1.1-2.4 ГГц, распаян на плате |
| Чипсет | Нет, SOC |
| Форм-фактор | 5.25 дюймов |
| Оперативная память | 1 слот DDR3L SODIMM, до 8 ГБ, до 1866 МГц, одноканальный |
| Графика | Intel HD Graphics 500 |
| Аудио | Realtek ALC888S, 7.1 каналов |
| Память хранения | 1 x SATA III, 1 x mSATA 6 Гбит/с |
| Порты USB | 2 x USB 3.0 внутри, 6 x USB 2.0 внутри |
| Порты COM | 4 x RS-232, 2 x RS-422/485 |
| Ethernet | Gigabit LAN (Intel I210) |
| Расширение | 1 x PCI, 1 x miniPCI-e 1x, 1 x PCIe (кол-во линий уточнить) |
| Интерфейсы | VGA, LVDS, eDP, HDMI, DisplayPort, GPIO, SMBus, I2C, слот SIM |
| Питание | 12V / 5Vsb |
| Размеры | 203 мм x 146 мм |
Эта платформа является надежным решением для различных промышленных задач, обеспечивая баланс между расширяемостью, компактностью и производительностью. Ее универсальные возможности позволяют использовать её в системах автоматизации, интегрированных системах контроля, видеонаблюдения, транспортных системах и других областях, где требуется надежная и долговечная платформа для встроенных решений.
