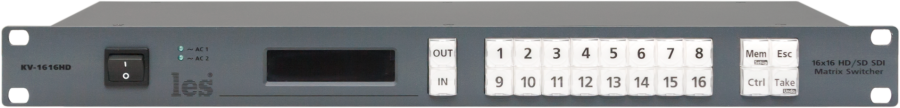

KV-1616HD - Матричный коммутатор 16х16 3G/HD/SD-SDI видеосигналов. Локальное и дистанционное управление, 2БП.

Описание

Матричный коммутатор KV-1616HD представляет собой профессиональное решение для маршрутизации и переключения видеосигналов стандарта 3G/HD/SD-SDI. Это устройство предназначено для использования в радиоэлектронной промышленности, телерадиовещании, а также в любой сфере, требующей надежной обработки и маршрутизации высокоскоростных видеосигналов высокого качества. Благодаря своим техническим характеристикам KV-1616HD обеспечивает быструю, точную и полностью контролируемую коммутацию до 16 входных и 16 выходных каналов, что делает его незаменимым для сложных видеотелевещательных и радиотрансляционных систем.

Коммутатор обладает высокой пропускной способностью с входным и выходным потоком данных в диапазоне от 270 до 2970 Мбит/с, что гарантирует обработку сигнала без задержек и потерь качества. Поддержка стандартов SMPTE 424M, SMPTE 292M и SMPTE 259M позволяет устройству работать с различными форматами видеосигналов, обеспечивая универсальность и совместимость с современными системами. Встроенные кабельные корректоры на входах позволяют автоматически стабилизировать сигнал, что особенно важно при использовании длинных кабельных линий — до 150 метров для кабелей типа Belden 8281 на скорости 1,5 Гбит/с.

Устройство оснащено разъемами BNC, что обеспечивает надежное подключение и совместимость с промышленными стандартами. Важной особенностью данной модели является возможность управления как с фронтальной панели через встроенный OLED-экран и кнопки, так и удаленно по сети Ethernet через веб-интерфейс, что облегчает интеграцию коммутатора в уже существующие системы и автоматизированные рабочие места. Для удаленного управления доступны интерфейсы RJ45 Ethernet, что позволяет подключать устройство к корпоративным сетям и системам автоматизации.

Модель KV-1616HD оборудована системой питания с двумя блоками питания по стандарту IEC 60320 C14, что обеспечивае надежность эксплуатации даже при выходе из строя одного из блоков. Потребляемая мощность составляет всего 15 Вт, что способствует энергоэффективности и минимальному воздействию на инфраструктуру. В случае подачи опорного видеосигнала, такого как Black Burst PAL или три-уровневая синхронизация HD, переключение входов происходит мгновенно в моменты кадровых импульсов, что отвечает требованиям стандарта SMPTE RP 168 и обеспечивает синхронность работы всего видеопотока.

Коммутатор имеет компактные размеры — 44 мм в ширину, 123 мм в высоту и 483 мм в глубину, что позволяет легко интегрировать его в стандартные монтажные шкафы. Вес устройства составляет 2.85 кг, что говорит о сравнительно легком весе для оборудования такого уровня. Надежность и долговечность подтверждены соответствием нормативной документации ТУ 26.30.12-027-43247780-2022. Кроме того, устройство оснащено индикатором на передней панели — OLED дисплеем, отображающим текущее состояние точек коммутации и помогающим оператору быстро отслеживать статус системы.

Область применения включает в себя телерадиовещание, радиосредства, видеомонтаж и постпроизводство, где требуется надежная маршрутизация сложных видеосигналов в реальном времени. Возможность управлять устройством через веб-интерфейс, а также наличие функции автоматической корректировки входных сигналов делают KV-1616HD универсальным и технологичным решением. Высокая техническая точность, стабильность и гибкие возможности конфигурации помогают обеспечить высокое качество видеотрансляции и оптимизировать рабочие процессы в современных медиакомпаниях и производственных студиях.
