Описание

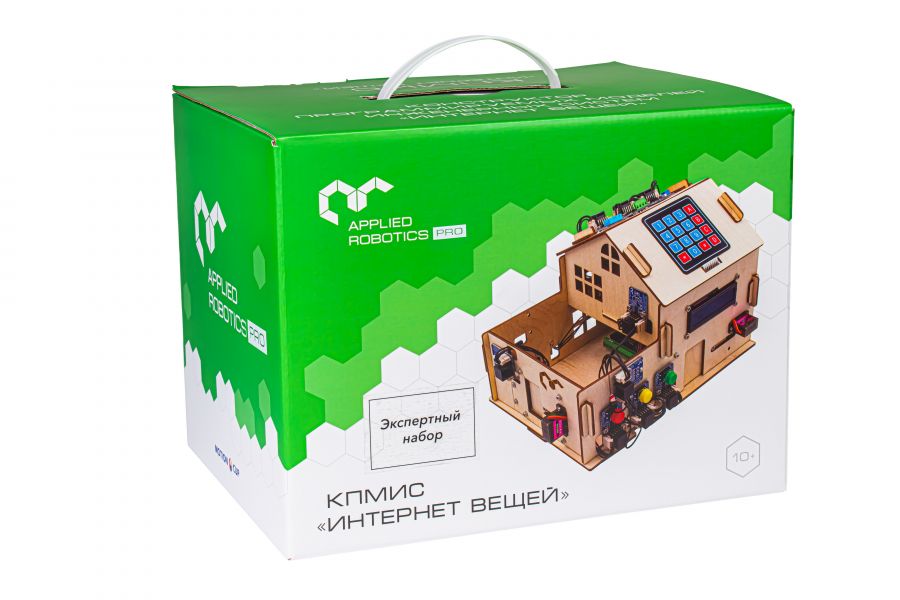

Конструктор программируемых моделей инженерных систем «Интернет вещей. Экспертный набор»
Конструктор программируемых моделей инженерных систем Интернет вещей. Экспертный набор представляет собой комплексное учебное и практическое решение для обучения и разработки систем интернета вещей (IoT). Этот набор предназначен для студентов, инженеров и разработчиков, желающих углубить свои знания в области программирования, электроники и автоматизации, а также для образовательных учреждений, внедряющих современные технологии в учебный процесс. В состав набора входит широкий ассортимент модулей, сенсоров, элементов управления и пассивных компонентов, что позволяет создавать разнообразные проекты, интегрировать различные датчики и управлять ими через универсальный вычислительный модуль.
Основные компоненты набора включают программируемый контроллер универсальный вычислительный модуль, работающий на тактовой частоте 16 МГц, с объемом Flash памяти 256 Кбайт, и питающийся напряжением в диапазоне 5-12 В. Размеры модуля составляют 40×40 мм, что позволяет легко интегрировать его в компактные системы. Модуль оснащен 16 аналоговыми портами, 12 цифровыми портами ввода-вывода и двумя USB-интерфейсами, что обеспечивает широкие возможности подключения внешних устройств и сенсоров. Поддержка интерфейсов UART, I2C и SPI позволяет обмениваться данными с разнообразными модулями и датчиками, расширяя функциональность системы.
В комплект также входит плата расширения Тип 2 с размерами 40×40 мм и возможностью коммутации силовой нагрузки до 3.2 А на выводах с прямым управлением. Четыре силовых вывода оснащены PWM-управлением, что позволяет точно регулировать мощность и скорость электроприводов. Встроенные линии ввода-вывода (40 шт) позволяют подключать датчики и исполнительные механизмы, создавая сложные автоматизированные системы. Диапазон допустимого питания устройств от 5 до 12 В, что обеспечивает совместимость с большинством источников питания и аккумуляторных батарей, емкостью 1400 мАч.
Набор содержит множество модулей для расширения функциональности системы, включая модули датчиков положения (3 шт), потенциометров (2 шт), датчиков давления окружающей среды, шума, освещенности и расстояния (УЗ-датчики 3 шт, дальномер 3 шт). Для отображения информации используется жидкокристаллический дисплей, а также светодиоды RGB и модуль освещения, создающие визуальные индикаторы и световые эффекты. Дополнительные модули обеспечивают ввод данных (тактовая кнопка, модуль температуры и влажности), звуковое оповещение (звуковой излучатель), а также различные датчики, расширяющие возможности системы для решения задач мониторинга и автоматизации.
Для сборки и прототипирования используется плата для беспаечного прототипирования размером 165x55x10 мм и обширный набор пассивных компонентов, включая сопротивления, провода, крепежные элементы, а также конструктивные элементы из дерева для сборки каркасов моделей умного дома и роботов. В комплект входят также модули для создания захватных устройств, шасси и привода постоянного тока с сервоприводами различного размера и момента. Это делает набор универсальным для обучения робототехнике, проектирования автоматизированных систем и моделирования различных сценариев в сфере IoT.
Использование набора позволяет моделировать комплексные инженерные системы, интегрировать сенсоры, управлять исполнительными механизмами и анализировать полученные данные. Проекты, созданные с помощью Интернет вещей. Экспертный набор, могут применяться в автоматизации домашних, промышленных и коммерческих объектов, разработке умных устройств и систем мониторинга окружающей среды. Такой инструмент способствует развитию практических навыков работы с современными технологиями IoT, программированием микроконтроллеров и созданию интеллектуальных систем, что делает его незаменимым для будущих инженеров и разработчиков.
| Спецификация | Детали |
|---|---|
| Универсальный вычислительный модуль | На тактовой частоте 16 МГц, с 256 Кбайт Flash, размеры 40×40 мм, интерфейсы UART, I2C, SPI, 16 аналоговых портов, 12 цифровых портов, 2 USB, питание 5-12 В |
| Плата расширения Тип 2 | Размер 40×40 мм, позволяет коммутацию силовой нагрузки до 3.2 А, 4 силовых выхода с PWM управлением, 40 линий ввода-вывода |
| Питание | 5-12 В, встроенная аккумуляторная батарея емкостью 1400 мАч |
| Датчики и модули | Датчик положения в пространстве (3 шт), потенциометр (2 шт), датчики давления, шума, освещенности, дальномер (3 шт), модуль температуры и влажности, модуль ИК-датчика линии, модуль RGB светодиода, модуль звукового излучателя, жидкокристаллический дисплей |
| Механические компоненты | Колеса (2 шт), крепежные элементы, элементы из дерева для каркаса, захватное устройство, шасси, приводы постоянного тока и сервоприводы |
| Комплект пассивных элементов | 100 шт сопротивлений, 56 шт проводов для макетирования, 10 номиналов сопротивлений |
| Дополнительные элементы | Кнопки, модули температуры и влажности, светодиоды, модулы освещенности и расстояния, а также кабели и крепежные детали |
Этот набор является мощным инструментом для обучения, экспериментов и разработки интернет-вещей с широкими возможностями интеграции разнообразных технологий и оборудования, что делает его одним из лучших решений для формирования компетенций в области IoT и автоматизации систем.
