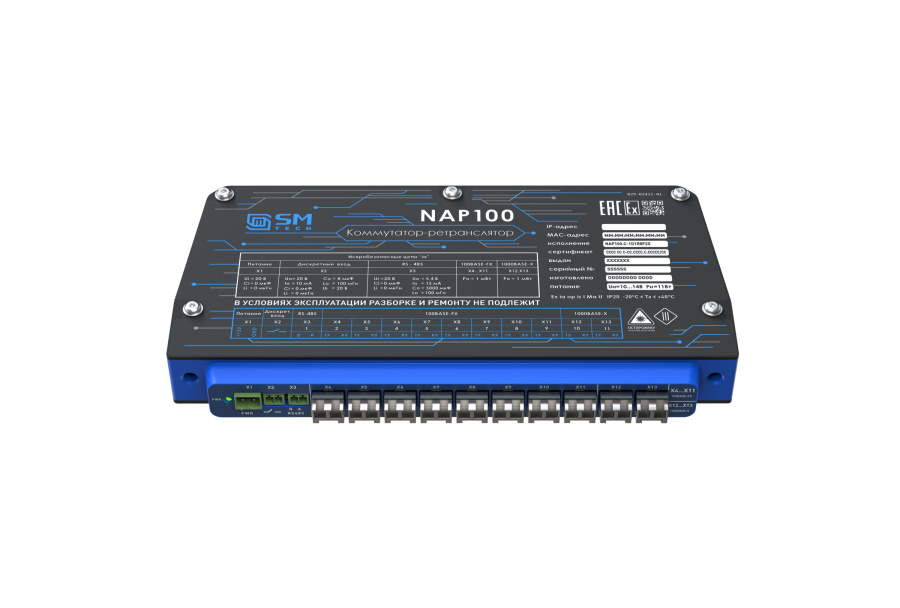

Коммутатор-ретранслятор NAP100.С-1D1R8F2X

Описание

Коммутатор-ретранслятор NAP100.С-1D1R8F2X представляет собой управляемое сетевое устройство, предназначенное для создания надежных и защищенных Ethernet-сетей в сложных и опасных условиях эксплуатации. Этот продукт разработан для использования в радиоэлектронной промышленности, особенно в условиях подземных шахт, рудников и их наземных сооружений, где важна взрывозащита и безопасность. Модель NAP100.C обеспечивает коммутацию и маршрутизацию сетевых сегментов, функционируя в составе резервированной, диагностируемой сети, что обеспечивает стабильную передачу данных и управление сетью в реальных условиях эксплуатации.

Данный коммутатор соответствует международным и отечественным стандартам безопасности и взрывозащиты, включая ГОСТ 31442-2011, ГОСТ 31610.0-2014, и обладает взрывозащитным знаком Ex ia op is I Ma U. Это означает, что устройство рассчитано на работу в взрывоопасных средах, где присутствуют горючие газы и пыль, с соответствующим уровнем защиты. Благодаря классам защиты от внешних воздействий IP20 и безопасной степени защиты от поражения электрическим током III, устройство подходит для эксплуатации в сложных условиях техногенных и горных объектов.

Коммутатор NAP100.С-1D1R8F2X оснащен множеством портов для подключения различного оборудования: 2 порта 1000Base-X (Gigabit Ethernet), 8 портов 100Base-FX (Fast Ethernet), а также интерфейсами RS485 для модбас-протоколов, дискретных входов и питания. Он поддерживает стандарты IEEE802.3z 1000Base-X и IEEE802.3u 100Base-FX, предоставляя скорости передачи данных до 14,880 пакетов/сек для Ethernet-портов, 148,800 пакетов/сек для Fast Ethernet и 1,488,000 пакетов/сек для Gigabit Ethernet. Это обеспечивает высокую пропускную способность для передачи управления, мониторинга и данных в реальном времени.

Устройство управляется через протоколы SSH, SSL, TELNET, SNMP и CLI, что обеспечивает гибкое удаленное администрирование и настройку. Встроенные возможности включают поддержку VLAN с тегами IEEE 802.1Q, что позволяет сегментировать сеть, повышая безопасность и управляемость. Кроме того, коммутатор обладает функциями фильтрации трафика, ограничением пропускной способности, портовым зеркалом, журналированием событий и контролем доступа. Встроенные протоколы резервирования, такие как IEEE802.1d STP, RSTP и MSTP, обеспечивают отказоустойчивость сети.

Дополнительно, NAP100.C обладает расширенными возможностями, такими как управление пропускной способностью с точной фильтрацией входящих и исходящих потоков, что критично при работе в ограниченных по ресурсам и условиях безопасности. Он позволяет устанавливать точные ограничения на скорость передачи данных, предотвращая перегрузки и обеспечивая стабильность работы сети.

Конструкция устройства предусматривает монтаж в врезной в поворотную раму (в многофункциональные распределительные шкафы MDSC), что удобно для использования в технических сооружениях с ограниченным пространством. Энергопитание осуществляется от источника 12 В, потребляя при этом около 11 Вт мощности. Температурный диапазон эксплуатации от -20 до +40 градусов Цельсия позволяет использовать его в широком спектре климатических условий. Степень защиты IP20 обеспечивает защиту от механических повреждений и пыли, что характерно для промышленных и горных условий эксплуатации.

Модель NAP100.С-1D1R8F2X прошла сертификацию по российским стандартам, включая ГОСТ, подтверждающим её надежность и безопасность в условиях взрывоопасных сред. Это оборудование предназначено для автоматизации и повышения безопасности горных предприятий, а также для создания защищенных систем передачи данных в условиях, где требования к надежности и взрывозащите особенно высоки. Важными преимуществами являются высокая скорость передачи, широкий набор управляемых функций, возможность сегментирования сети и адаптация под специфические нужды предприятий, работающих в опасных условиях.

Этот коммутатор NAP100.С-1D1R8F2X является важным компонентом современных систем автоматизации и коммуникации в условиях, предъявляющих особые требования к надежности, безопасности и взрывозащите. Его высокие технические характеристики и обширный функционал позволяют обеспечить эффективную работу сетей в сложных промышленных, горных средах, а также в опасных зонах, где каждый параметр должен строго соответствовать требованиям безопасности и надежности, а также высоких стандартов связи.
