Описание
Фильтр присоединения АВЛБ.671312.001 — это специализированное радиотехническое устройство, предназначенное для согласования сопротивлений в высокочастотных цепях, используемых в системах релейной защиты, противоаварийной автоматики и телефонной связи, подключаемых к воздушным линиям электропередачи с напряжением от 6 до 1150 кВ. Этот фильтр обеспечивает надежное и эффективное соединение, минимизируя потери сигнала и предотвращая возможные помехи в работе высокочастотных каналов.

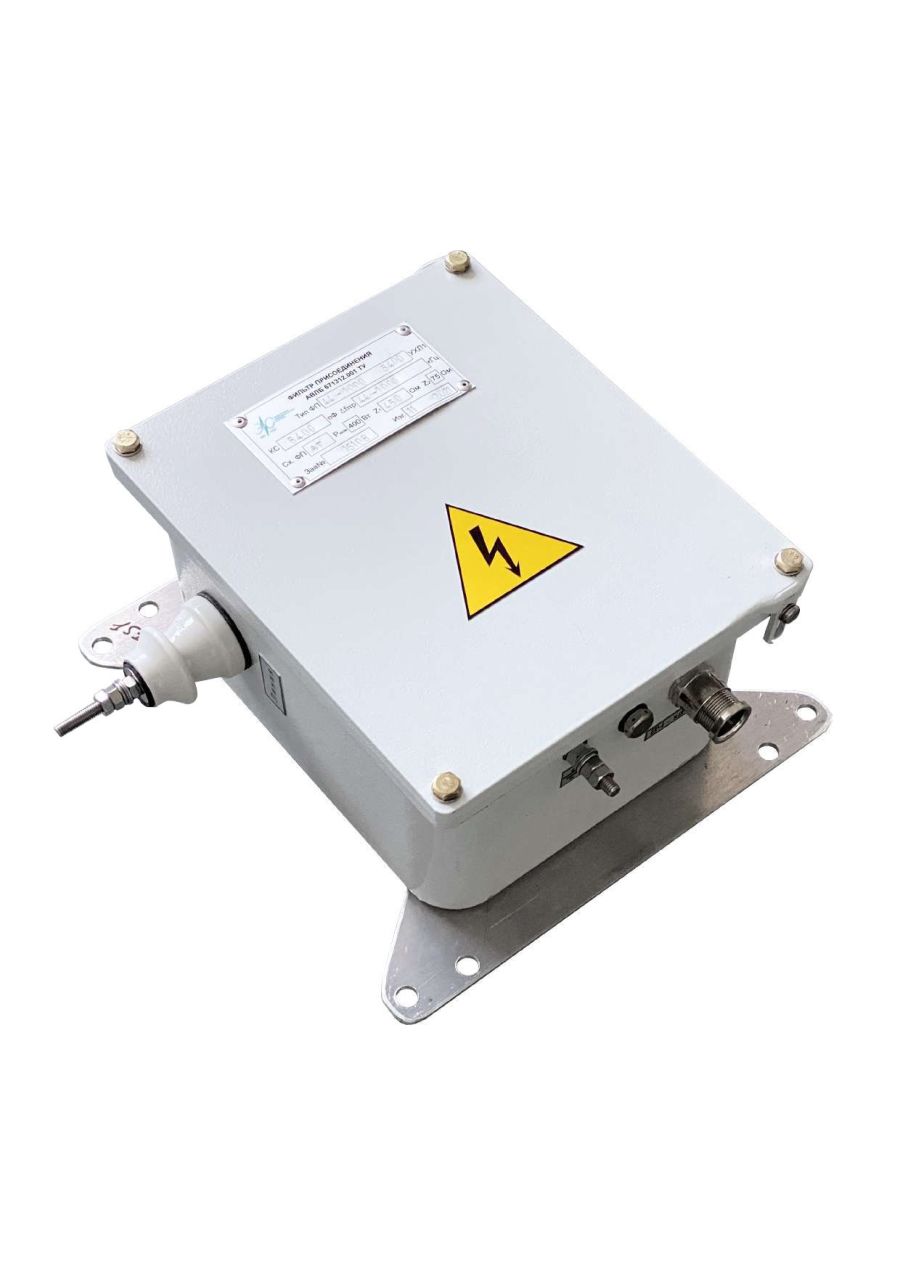

Конструкция фильтра выполнена в корпусе из силумина, дополненном алюминиевой крышкой, которая герметично закрывает внутренние элементы при помощи уплотнительной резиновой прокладки. Это обеспечивает надежную защиту от внешних факторов и способствует долговечности оборудования. Для подключения коаксиального кабеля у корпуса предусмотрена специальная воронка для ввода кабеля, а также вентиляционное устройство для поддержания оптимальных условий внутри корпуса. Элементы устройства соединены невыпадающими латунными болтами, что обеспечивает их прочное крепление и надежное соединение.
Механизм конструкции предполагает возможность поворота фазы на 180°, а также двуполосную настройку для более точной работы системы. При необходимости фильтр может быть изготовлен со встроенным дифференциальным трансформатором для увеличения диапазона применения и повышения качества согласования сопротивлений. Особенностью фильтра является его климатическое исполнение УХЛ, категория размещения 1 по ГОСТ 15150, что означает его возможность эксплуатации в условиях холодного и умеренного климата. Также устройство обладает сейсмостойкостью по шкале MSK64 до 9 баллов, что позволяет устанавливать его в сейсмоактивных регионах без риска повреждения.
Фильтр проходит строгие технические стандарты, в том числе соответствие ГОСТ 15150-69. Основные характеристики включают рабочее затухание в полосе пропускания 0 — 1 дБ, пиковую мощность высокочастотных сигналов от 100 до 400 Вт, сопротивление току промышленной частоты 4 Ома и номинальное входное сопротивление 75 Ом. Эти параметры обеспечивают высокую эффективность работы и совместимость с различными системами связи и электроснабжения.
Устройство предназначено для применения в радиэлектронной промышленности и идеально подходит для установки на воздушных линиях электропередачи, питающих различные компоненты высоковольтных систем. Благодаря своему техническому исполнению, оно обеспечивает надежное согласование и защиту высокочастотных каналов, что особенно важно при обеспечении непрерывности и безопасности работы transmissãoных линий и систем автоматического управления. Фильтр присоединения АВЛБ.671312.001 может использоваться в системах автоматизации, телекоммуникациях и энергетике, где требуется стабильное и надежное соединение, устойчивое к внешним воздействиям.
| Спецификация | Детали |
|---|---|
| Рабочее затухание в полосе пропускания | 0 — 1 дБ |
| Пиковая мощность высокочастотных сигналов | 100 — 400 Вт |
| Сопротивление току промышленной частоты | 4 Ом |
| Номинальное входное сопротивление | 75 Ом |
| Материал корпуса | Силумин с алюминиевой крышкой и резиновой прокладкой |
| Климатическое исполнение | УХЛ, категория 1 по ГОСТ 15150 |
| Сейсмостойкость | До 9 баллов по MSK64 |
| Тип устройства | Фильтр присоединения для высокочастотных каналов |
| Стандарты | ГОСТ 15150-69, ТУ АВЛБ.671312.001 |
Это устройство широко применяется в современных радиотехнических системах, обеспечивая надежное согласование сопротивлений и защиту оборудования при работе на высоких напряжениях и в сложных климатических условиях. Демонстрируя высокую производительность и соответствие международным и государственным стандартам, фильтр присоединения АВЛБ.671312.001 является незаменимым компонентом для специалистов по автоматизации, электросвязи и энергетике, стремящихся обеспечить безопасность и стабильность своей системы.
