Описание

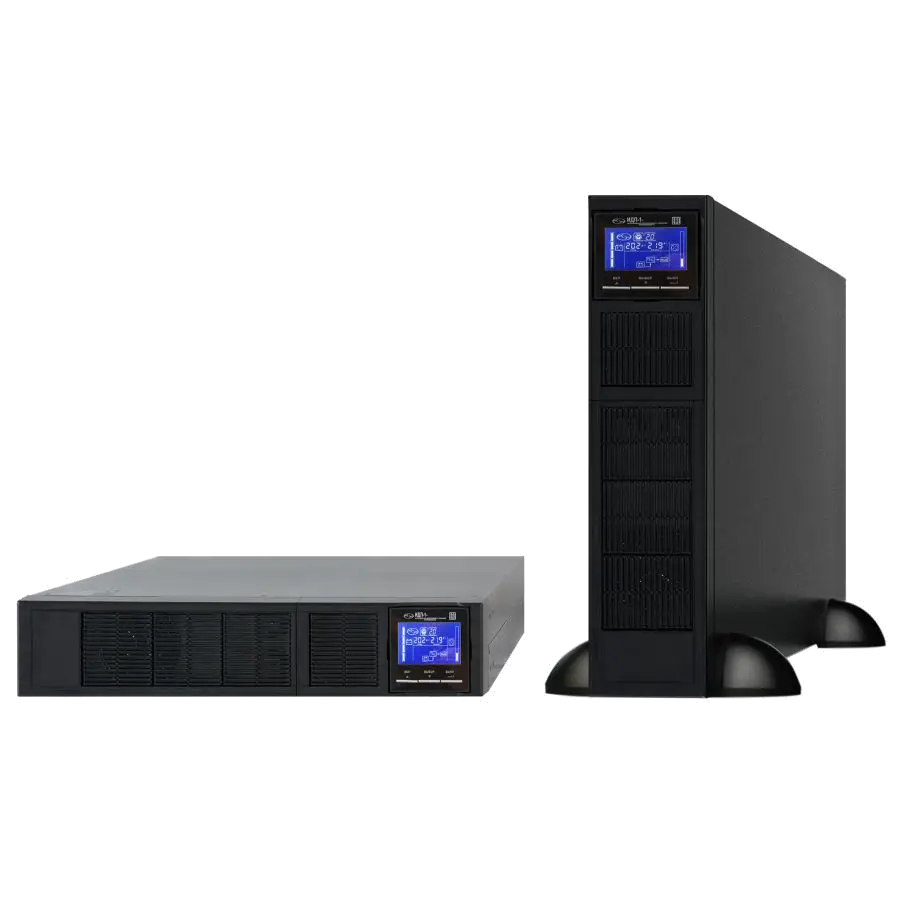

«Исток» ИДП-1-1/1-2-220-ТА — стоечный источник бесперебойного питания мощностью 2000 ВА / 1600 Вт. Модель с двойным преобразованием (on-line) предназначена для электропитания оборудования в дата-центрах, серверных комнатах, офисах и промышленных системах. Выходное напряжение составляет 220 В ± 1%, форма сигнала синусоидальная.
О модели ИДП-1-1/1-2-220-ТА
Конструкция и подключение
ИБП управляется микропроцессором и выполнен в корпусе высотой 2U. Внутри корпуса размещены аккумуляторы. Для подключения предусмотрены четыре розетки и дополнительная клеммная колодка, поэтому при подготовке системы можно распределить подключаемое оборудование между указанными типами разъёмов. Компактное стоечное исполнение позволяет учитывать модель при размещении оборудования в серверной стойке.
В набор функций входят холодный старт и автоматический режим ECO. Холодный старт позволяет включить ИБП без входного сетевого напряжения. Наличие автоматического режима ECO можно учитывать при выборе сценария работы устройства. Выходная частота от батареи составляет 50 Гц ± 0,5%, а коэффициент искажения синусоидальности зависит от характера нагрузки: 3% при линейной и 6% при нелинейной.
Технические характеристики
Параметры питания и исполнения
| Параметр | Значение |
|---|---|
| Мощность, полная / активная | 2000 ВА / 1600 Вт |
| Тип преобразования | Двойное (on-line) |
| Управление | Микропроцессорное |
| Диапазон входного напряжения | 110-300 В |
| Входное напряжение без перехода на батарею | 160-280 В при нагрузке 100%; 140-300 В при нагрузке менее 75%; 110-300 В при нагрузке менее 50% |
| Частота входного напряжения | 50±10 Гц |
| Коэффициент мощности входа | 0,99 |
| Выходное напряжение | 220 В ± 1%, синусоидальное |
| Частота выходного напряжения от батареи | 50 Гц ± 0,5% |
| Искажение синусоидальности | 3% при линейной нагрузке, 6% при нелинейной нагрузке |
| Максимальный крест-фактор нагрузки | 3:1 |
| КПД | 87% в инверторном режиме, 89% в режиме байпаса |
| Исполнение | Высота 2U, встроенные аккумуляторы |
| Разъёмы | Четыре розетки, дополнительная клеммная колодка |
| Дополнительные функции | Холодный старт, автоматический режим ECO |
Применение и подбор нагрузки
Сценарии эксплуатации
Модель можно рассматривать для питания оборудования в серверной комнате или дата-центре, а также в офисной и промышленной инфраструктуре. При подборе важно сопоставить нагрузку не только с полной мощностью 2000 ВА, но и с активной мощностью 1600 Вт. Эти значения описывают разные параметры нагрузки, поэтому при планировании подключения следует проверить оба показателя для оборудования, которое будет работать от ИБП одновременно.
Для оценки работы с нестабильным входным напряжением полезно учитывать зависимость диапазона без перехода на батарею от уровня нагрузки. При нагрузке 100% указан диапазон 160-280 В; при нагрузке менее 75% он расширяется до 140-300 В, а при нагрузке менее 50% составляет 110-300 В. Эти значения помогают соотнести предполагаемую нагрузку и параметры электросети при выборе конфигурации.
При подключении оборудования с линейной и нелинейной нагрузкой следует учитывать соответствующие значения искажения синусоидальности, а также максимальный крест-фактор 3:1. Выход 220 В ± 1% и синусоидальная форма сигнала задают параметры электропитания подключённых устройств. Частота входного напряжения составляет 50±10 Гц, а коэффициент мощности входа равен 0,99.
Четыре розетки и дополнительная клеммная колодка дают возможность подключить несколько устройств и предусмотреть отдельное подключение через клеммы. При размещении ИБП в стойке следует учитывать его высоту 2U и встроенные аккумуляторы. Холодный старт пригодится в сценарии включения без входного напряжения, а автоматический режим ECO доступен как дополнительная функция модели.
Режимы работы
При оценке параметров устройства можно также учитывать КПД: 87% в инверторном режиме и 89% в режиме байпаса. Выбор ИБП для конкретной системы следует связывать с суммарной мощностью подключаемого оборудования, типом нагрузки, требуемыми разъёмами и условиями размещения. Такой подход позволяет соотнести характеристики модели с составом оборудования и предполагаемым режимом эксплуатации.
