CADLib Модель и Архив

CADLib Модель и Архив — информационная система для поддержки жизненного цикла объектов капитального строительства и технологического оборудования промышленных предприятий, которая обеспечивает управление процессом проектирования, проверку 3D-моделей, информационную поддержку в процессе строительства и эксплуатации зданий, сооружений и оборудования.Программный продукт предназначен для организации среды общих данных, коллективного доступа и управления инженерными данными информационной модели, обеспечивает структурирование, хранение, визуализацию, проверку коллизий информационных моделей.

Программное обеспечение

CADLib Модель и Архив

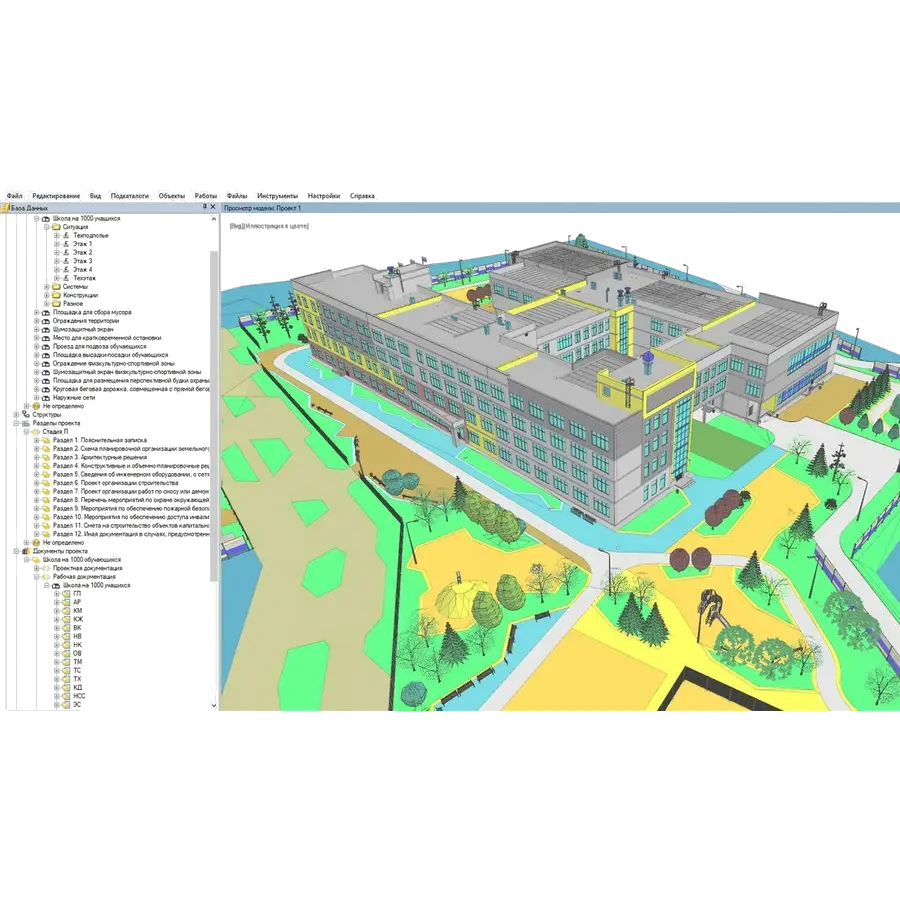

разработано для управления 3D-проектом в условиях совместной работы. Оно позволяет создать и наполнить информационную модель 3D-проекта на основе технологии баз данных и выполнить проверку проектных решений, анализ объектов модели, получить отчеты по совмещенной модели и т.д. Информационная модель в CADLib Модель и Архив создается на базе специализированных АРМ

Model Studio CS

и импортированных данных и может использоваться на всех стадиях жизненного цикла промышленного предприятия или объекта строительства.

Состав базы данных проекта в CADLib Модель и Архив:

• комплексная 3D-модель, распределенная по иерархической структуре и собранная из специализированных приложений для проектирования;
• 2D-документация, связанная с 3D-моделью;
• исходная и дополнительная документация в различных форматах;
• календарные планы для управления процессом проектирования, строительства, техобслуживания и ремонта;
• отчеты по объединенной модели, в которых используются атрибутивные данные 3D-объектов, а также вычисления и формулы;
• сообщения и задания участников данного проекта;
• найденные коллизии;
• и т.д.

Эта информация может пополняться и изменяться в течение всего срока использования базы данных проекта.

Объекты базы данных распределены по иерархическим структурам: структуре зданий и сооружений, структуре разделов проекта и по произвольной структуре, заданной пользователем.

CADLib Модель и Архив

поддерживает возможность создания иерархии разделов согласно требованиям Минстроя и Госэкспертизы по Постановлению № 87, а также по ГОСТ Р 21.1101.

Стандартное распределение объектов по зданиям/сооружением и разделам проекта пополнилось возможностью разделить объекты по системам, подсистемам, линиям, группам оборудования и т.д. Такое распределение позволяет проводить визуальный анализ инженерных систем, получать отчеты по выбранной структуре, отображать/скрывать в окне просмотра модели или в чертеже объекты иерархии. Структура систем может быть разработана вручную, получена из

Model Studio CS Технологические схемы

, импортирована из расчетной программы HYSYS с помощью файла CSV или сгенерирована на основе 3D-модели в

Model Studio CS

.

Инструмент обмена сообщениями и заданиями внутри проекта предоставляет полезные возможности по ведению переписки между участниками. В сообщения можно добавлять ссылки на 3D-объекты проекта и объекты иерархии, чтобы получатель мог отобразить их в

CADLib Модель и Архив

и в

Model Studio CS

или взять на правку. Помимо сообщений, можно выдавать подключенным к проекту пользователям задания и поручения и отслеживать их выполнение.

CADLib Модель и Архив

поддерживает использование нескольких календарных планов. Например, проекты по моделированию объектов, по строительству, техническому обслуживанию, ремонту. При этом поддерживается импорт графика работ из Microsoft Project. При формировании плана по проектированию список работ можно создать автоматически на основе заданной структуры проекта, в которую входят здания/сооружения и их части, системы коммуникаций и разделы проекта. Для каждой работы из списка пользователей базы можно задавать исполнителя, который получит автоматическое сообщение о назначенной работе. Для проектов по строительству, техническому обслуживанию и ремонту в базах с готовой 3D-моделью можно привязывать 3D-объекты к работам, к которым они относятся. Это позволяет проводить визуальный анализ на 3D-модели процесса строительства или ремонта в зависимости от сроков: состояние на определенную дату, выполнение работ за определенный период и т.д. Для каждого проекта поддерживаются два календарных плана: в одном задаются запланированные сроки выполнения работ, а в другом — фактические. Диаграмма Ганта позволяет контролировать время выполнения работ и сравнивать плановый и фактический графики.

Актуальной является необходимость просмотреть всю модель проекта на рабочих местах без доступа к серверу базы данных, например, в офисе у заказчика или на стройплощадке. Для этой цели было разработано приложение

CADLib Персональная модель

. Это свободно распространяемое программное обеспечение позволяет открыть созданный из базы данных файл информационной модели, просмотреть 3D-объекты и 2D-документы, выполнить измерения, создать заметки.

Файл информационной модели содержит полную структуру базы данных проекта, в том числе пользовательские выборки и классификаторы, что позволяет отображать и скрывать объекты по зданиям/сооружениям, разделам, системам и пользовательским каталогам. Также в нем хранится 2D-документация, привязанная к элементам 3D-модели, которая при необходимости может быть открыта в исходном ПО.
