Блок адаптерных плат БАП ЦТА

Описание

Блок адаптерных плат БАП ЦТА представляет собой современное многоканальное цифровое телеграфное оборудование, предназначенное для эффективной обработки и передачи данных в радиоэлектронной промышленности. Основное назначение устройства — обеспечение надежной цифровой обработки телеграфных сигналов, поступающих по различным типам линий связи, включая канализированные телеграфные линии, линии Е1 стандарта G.703 и стандартные телеграфные линии связи с интерфейсами С1-ТГ. БАП ЦТА обеспечивает высокую производительность в системах автоматической передачи данных и служит важным компонентом телекоммуникационных сетей, требующих мультиканальной обработки и интеграции с системами удаленного мониторинга и управления.

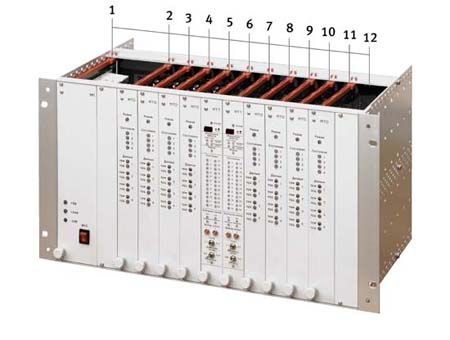

Конструктивно БАП ЦТА включает базовый блок и набор каналов — модули, которые могут быть расширены до 10 каналов МТО и 2 МТТ модулей, что обеспечивает масштабируемость в соответствии с требованиями конкретной системы. В базовом блоке размещается 12 платомест, что позволяет комбинировать различные модули и конфигурации для достижения оптимальных характеристик. Для взаимодействия с внешними системами БАП ЦТА использует интерфейсы RS-232 и Ethernet, что обеспечивает гибкое управление и мониторинг при интеграции в современные автоматизированные системы управления.

Для передачи цифровых данных устройство использует шину CAN, а также обеспечивает передачу данных к персональным электронным вычислительным машинам (ПЭВМ). Вся функционирующая настройка, включая скорость передачи, рабочие частоты, уровни сигналов и таблицы коммутации каналов, сохраняется в энергонезависимой памяти, что обеспечивает непрерывность работы и сохранение конфигурационных параметров даже при отключении питания. Это повышает стабильность и надежность работы системы, что критично в системах телекоммуникационной инфраструктуры.

Технические характеристики БАП ЦТА включают массу не более 7 кг, габаритные размеры 483x266x235 мм, напряжение питания 220 В и потребляемую мощность не более 120 Вт. Эти параметры обеспечивают удобство монтажа и интеграции в различное оборудование и системы. Согласно нормативным требованиям, устройство имеет статус товара, включенного в реестр, отмечено в ЕРРРП и соответствует Техническим условиям, обозначенным как СФНА.465631.001-04.

БАП ЦТА предназначена для использования в радиотехнической, телекоммуникационной и электронной промышленности, а также в системах связи, где требуется мультиканальная обработка и надежное управление сигналами. Благодаря высокой гибкости конфигурации, расширяемости, совместимости с системами мониторинга и управления, устройство идеально подходит для реализации телеграфных, цифровых, мультиканальных и маршрутизирующих систем связи в промышленной и военной сферах, а также в системах безопасности и контроля данных.

Блок адаптерных плат БАП ЦТА является ключевым компонентом для систем телеграфной и цифровой обработки данных, обеспечивая высокую надежность, расширяемость и совместимость с современными системами автоматизации. Его использование значительно повышает эффективность и качество передачи информации в автоматизированных телекоммуникационных сооружениях, что делает его незаменимым в условиях модернизации и развития цифровых систем связи. Благодаря своим техническим характеристикам и универсальности, БАП ЦТА представляет собой современное решение для реализации мультиканальных каналов передачи данных, что актуально как в промышленной, так и в военной сферах, а также в системах безопасности и управления.
