Аппаратно-программный комплекс диспетчерского контроля, система технического диагностирования и мониторинга АПК-ДК (СТДМ)
Аппаратно-программный комплекс диспетчерского контроля и системы технического диагностирования и мониторинга АПК-ДК (СТДМ) предназначен для автоматического мониторинга, диагностики и управления техническим состоянием устройств железнодорожной автоматической системы в режиме реального времени. Эта система обеспечивает выявление отказов, сбоев, протоколирование режимов работы оборудования, а также прогнозирование его технического состояния, что значительно повышает надежность и эффективность эксплуатации инфраструктуры железнодорожного транспорта, промышленного транспорта и метрополитена.
Данная система является высокотехнологичным комплексом, сочетающим аппаратные средства и программное обеспечение, предназначенным для автоматизированного контроля характеристик и состояния железнодорожных устройств. Она способствует снижению времени реагирования на неисправности, а также упрощает планирование технического обслуживания, сокращая эксплуатационные затраты и повышая безопасность транспортных систем. Аппаратная часть комплекса включает мощный сервер с процессором Intel четырехъядерным с частотой 3 ГГц и объемом оперативной памяти 8 Гбайт, встроенным накопителем объемом 1024 Гбайт, обеспечивающим хранение большой базы данных и результатов диагностики. Внутренний блок питания мощностью 500 Вт и систему охлаждения гарантируют надежную работу оборудования в условиях промышленного применения.
Устройство оснащено интерфейсом подключения Ethernet для связи с другими системами и оборудованием, что обеспечивает высокую пропускную способность (не менее 2 Мбит/с) и стабильность передачи данных. Для взаимодействия операторов и технического персонала участвует монитор с 22-дюймовой LCD матрицей и встроенными средствами ввода — клавиатурой и мышью. Аппарат обладает необходимыми слотами PCI для расширения возможностей, а также защищен в соответствии с классом IP30, что обеспечивает защиту от пыли и механических воздействий в условиях размещения. Габаритные размеры системы составляют не более 600×600×2000 мм, масса — до 200 кг, что позволяет установить ее в специально подготовленных технических помещениях или на оборудованных площадках.

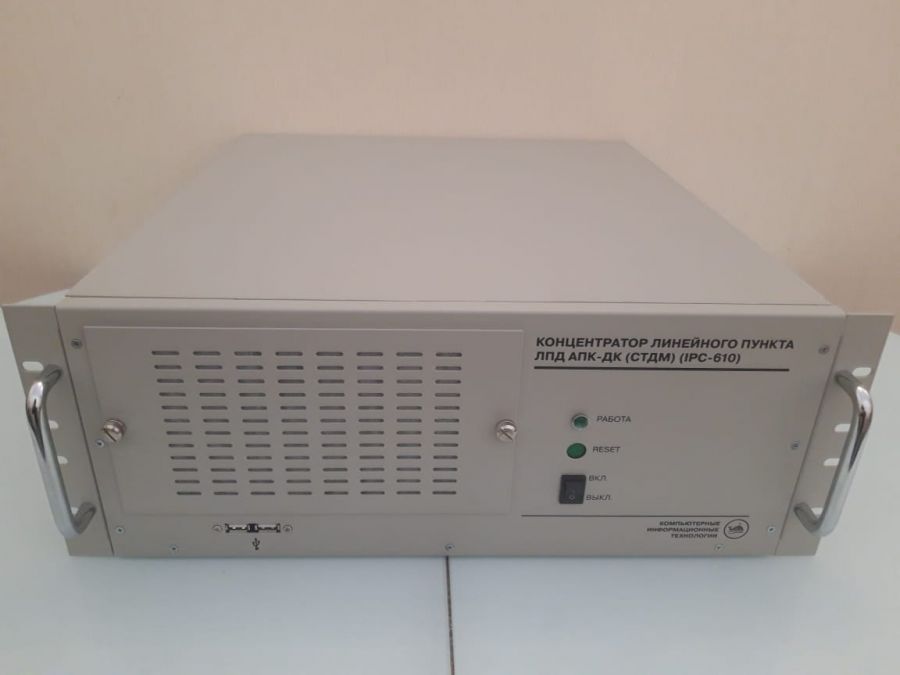

Комплекс включает в себя компоненты, такие как ЛПД АПК-ДК (СТДМ), ЦПДМ АПК-ДК (СТДМ), ЦДМ АПК-ДК (СТДМ), а также автоматизированные рабочие места (АРМ-ШН, АРМ-ШЧ, АРМ-Ш). Все компоненты рассчитаны на срок службы до 20 лет, с гарантийным сроком эксплуатации 3 года и средней наработкой на отказ 40 000 часов. Условия хранения и транспортирования строго соответствуют стандартам ГОСТ 15150-69 и ГОСТ 23216-78, а климатические коэффициенты обеспечивают работу при температуре окружающей среды от 1 до 40 градусов Цельсия и влажности до 80%. Использование комплекса возможно в условиях влажных, пыльных и механически нагруженных сред, что подтверждается классами эксплуатации МС1 и УХЛ4.
| Характеристика | Значение |
|---|---|
| Операционная система | UNIX |
| Процессор | Intel, 4 ядра, базовая частота 3 ГГц |
| Объем оперативной памяти | 8 Гбайт |
| Встроенный накопитель | 1024 Гбайт |
| Интерфейс подключения | Ethernet |
| Монитор | 22 дюйма LCD |
| Класс защиты | IP30 |
| Мощность внутреннего блока питания | 500 Вт |
| Время обновления сигналов | аналоговых — 10 с, дискретных — 200 мс |
| Максимальное потребление мощности | ЦДМ — 1000 Вт, ЦПДМ — 800 Вт, ЛПД — 1500 Вт |
| Климатические условия | от 1 до 40°С, влажность до 80% |
| Габаритные размеры | 600×600×2000 мм |
| Масса | до 200 кг |
| Применение | Железнодорожная промышленность, транспорт, метро |
Таким образом, АПК-ДК (СТДМ) представляет собой современное, надежное и расширяемое решение для автоматизации технического контроля и диагностики объектов железнодорожной инфраструктуры, обеспечивая безопасность, эффективность и снижение операционных затрат.’
