Анализатор спектра Gratten, частотный диапазон 9кГц-1,5ГГц, веторный анализ, с EMI

Описание

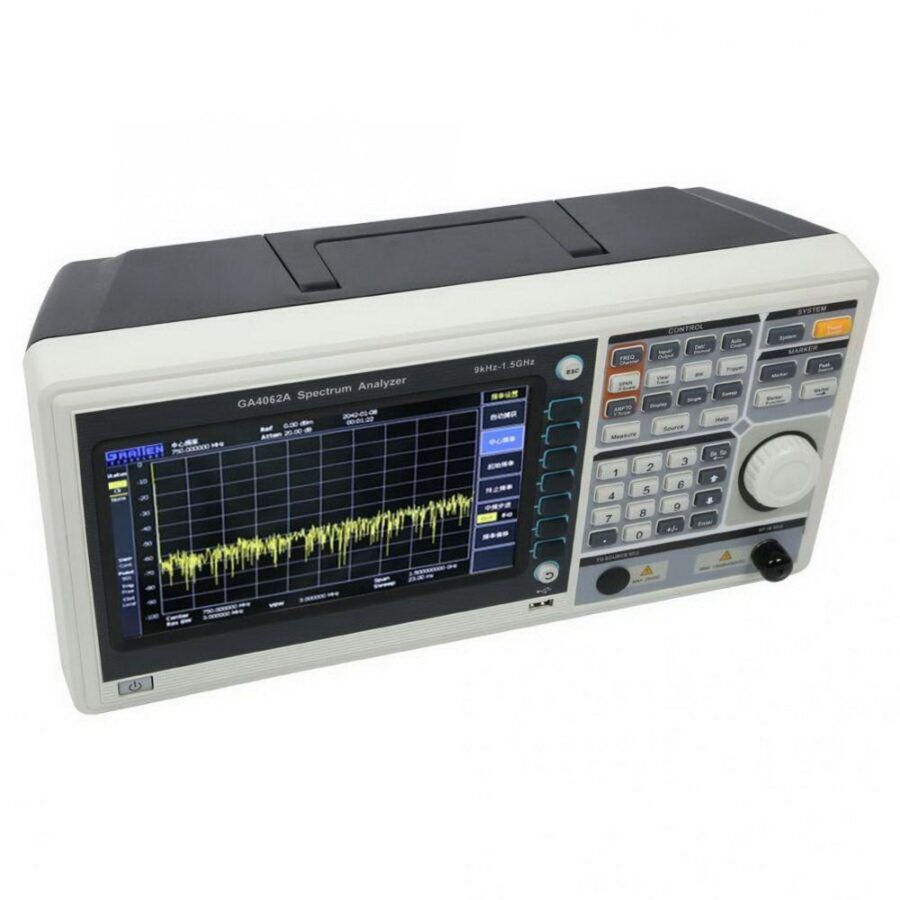

Анализатор спектра Gratten представляет собой современный цифровой измерительный инструмент, предназначенный для анализа широкого диапазона частот от 9 кГц до 1,5 ГГц. Этот прибор предназначен для проведения точного спектрального анализа, выявления и оценки электромагнитных помех, а также выполнения векторных измерений, что обеспечивает его использование в различных областях радиочастотной инженерии, электромагнитной совместимости и системах связи. Благодаря наличию высококачественного TFT-дисплея размером 9 дюймов, пользователь получает четкое и детальное отображение спектра сигнала, а возможность выбора режима развертки — непрерывного или единичного — обеспечивает гибкость в анализе различных сигнальных сценариев.

Технические характеристики анализатора позволяют проводить измерения с максимальным разрешением 1 Гц, что обеспечивает высокую точность анализа спектра. Диапазон измерений охватывает уровни до +30 дБ относительно отображаемого среднего уровня шума, а минимальный отображаемый уровень шума достигает -160 дБм, что делает устройство идеальным для выявления слабых помех и проведения точных электромагнитных исследований. Контрольный уровень сигнала регулируется в диапазоне от -110 дБм до +30 дБм, что позволяет адаптировать устройство под различные задачи и уровни сигналов.

Обладая расширенными функциями автоматического измерения, анализатор способен определять фазовый шум, мощность соседнего канала, занимаемую полосу пропускания, интермодуляционные искажения третьего порядка, а также параметры пропускания и сбоев, что существенно ускоряет процесс диагностики и анализа сигналов. Входные разъемы выполнены в стандартном формате N-Type с импедансом 50 Ом, что обеспечивает надежное подключение к внешним системам и тестируемым устройствам.

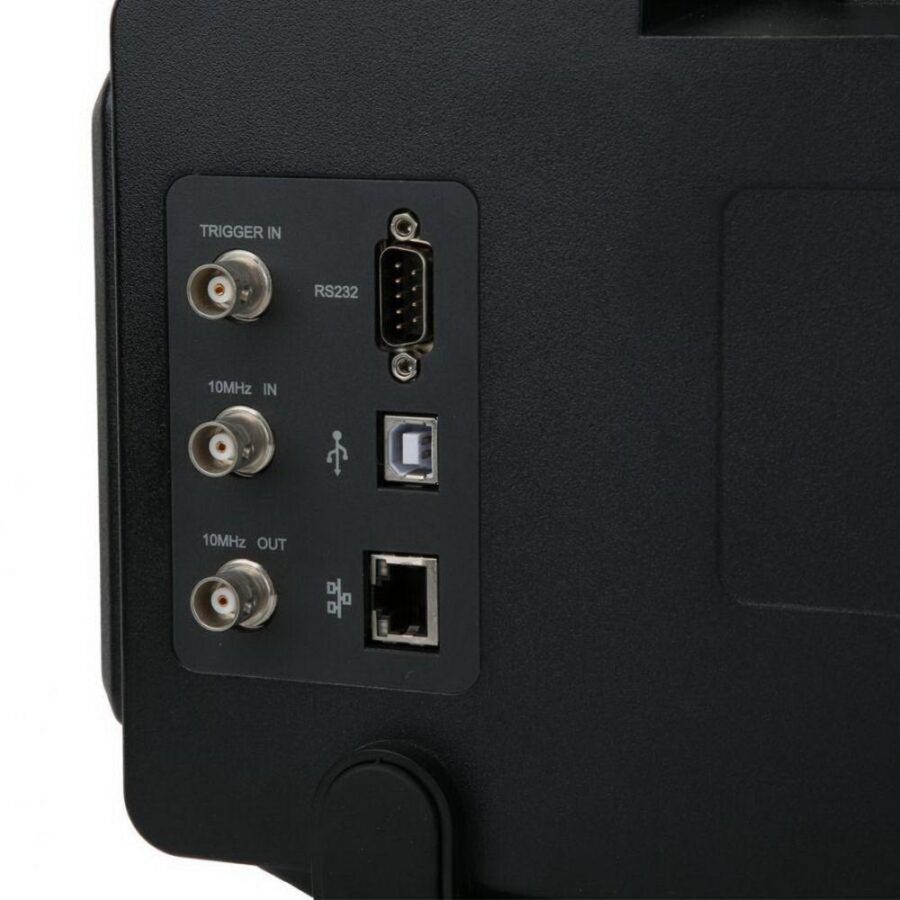

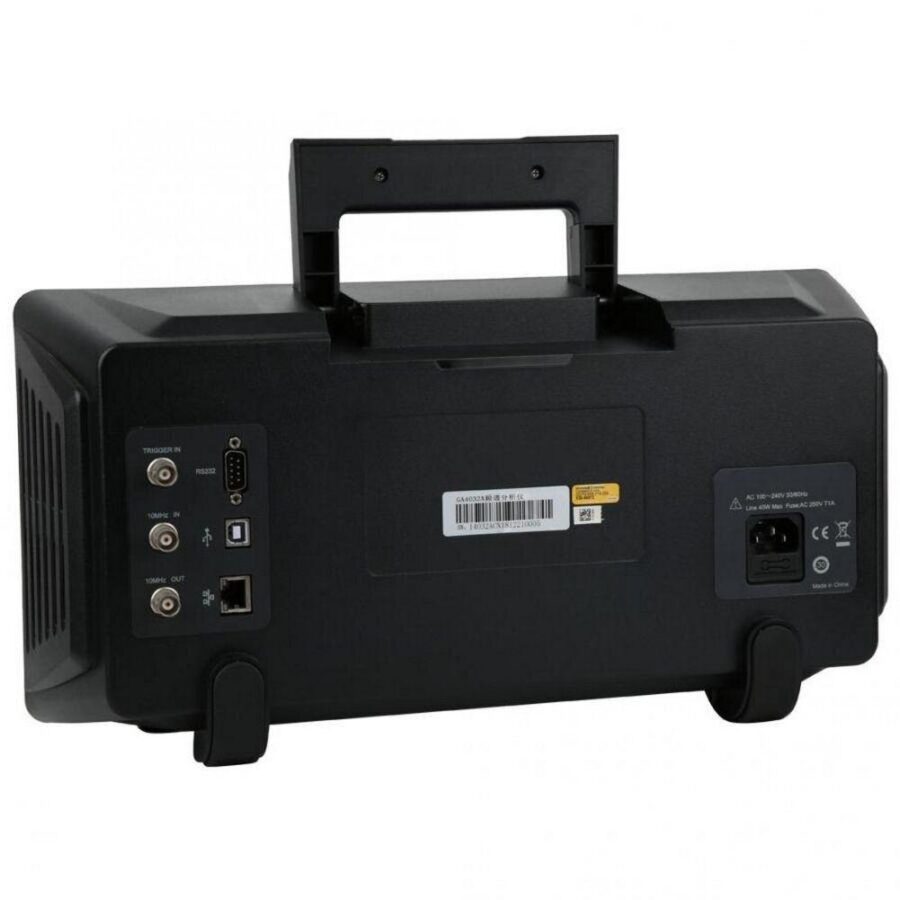

Для расширения функциональных возможностей устройство оснащено внешними интерфейсами USB, RJ45 LAN и RS232, что позволяет интегрировать его в автоматизированные системы и проводить удаленное управление или передачу данных. Питание осуществляется через диапазон 100-240 В с потребляемой мощностью не более 40 Вт, что обеспечивает универсальность использования в различных эксплуатационных условиях. Корпус выполнен из прочной стали в сером и черном цветах, что гарантирует долговечность и защиту внутренних компонентов.

Вес прибора составляет 7 кг, а его габаритные размеры — 410 мм в ширину, 210 мм в высоту и 136 мм в длину, что делает его достаточно компактным для профессиональных лабораторных и полевых условий. Особенностью данной модели является возможность проведения векторного анализа и анализа электромагнитных помех, что расширяет спектр исследований и обеспечивает более глубокий уровень анализа сигналов.

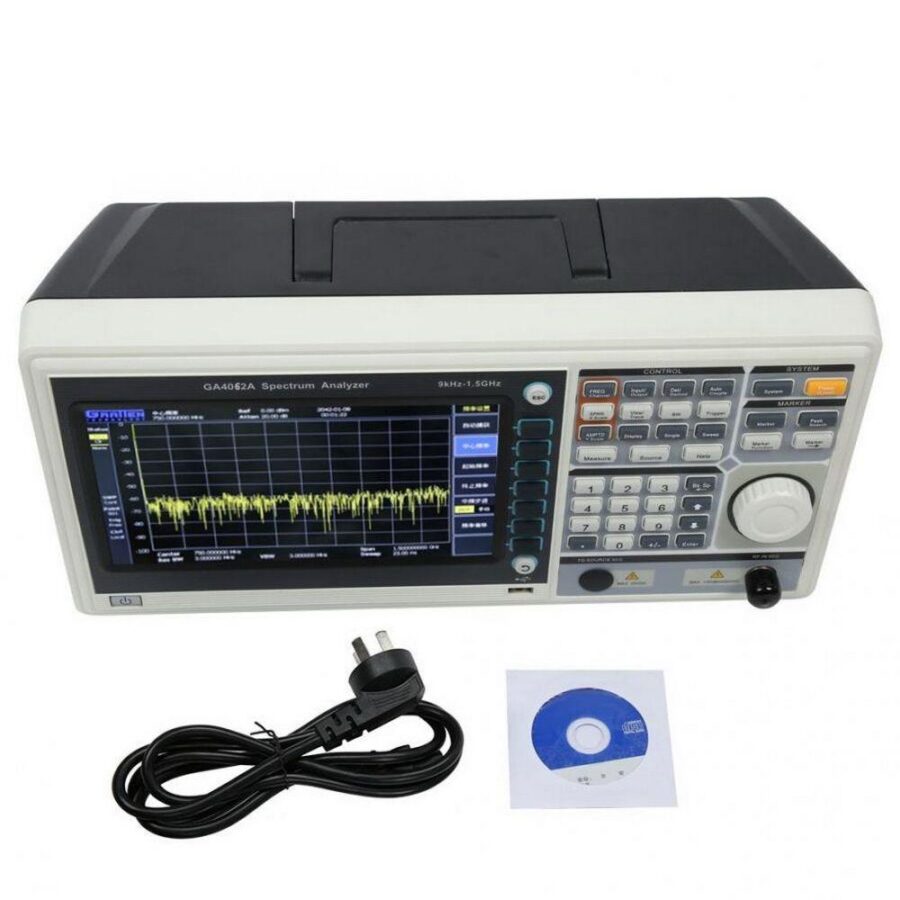

В комплект поставки входит сам анализатор, кабель питания, диск с программным обеспечением, щупы и программно-аппаратный модуль для анализа электромагнитных полей, что позволяет сразу начать работу и проводить комплексные исследования. Этот инструмент идеально подходит для специалистов по радиочастотной инженерии, инженеров по электромагнитной совместимости, инженеров-испытателей и научных исследователей, которым требуется точный, надежный и универсальный анализатор спектра и электромагнитных помех.

Этот анализатор спектра Gratten сочетает в себе высокую точность измерений, широкий диапазон возможностей и надежную конструкцию, что делает его незаменимым инструментом в области радиочастотных исследований, электромагнитной совместимости и разработки радиосистем. Благодаря современным техническим решениям и расширенным функциям он обеспечивает глубокий анализ сигналов и помогает специалистам обеспечивать качество и безопасность электромагнитной среды.
