Описание

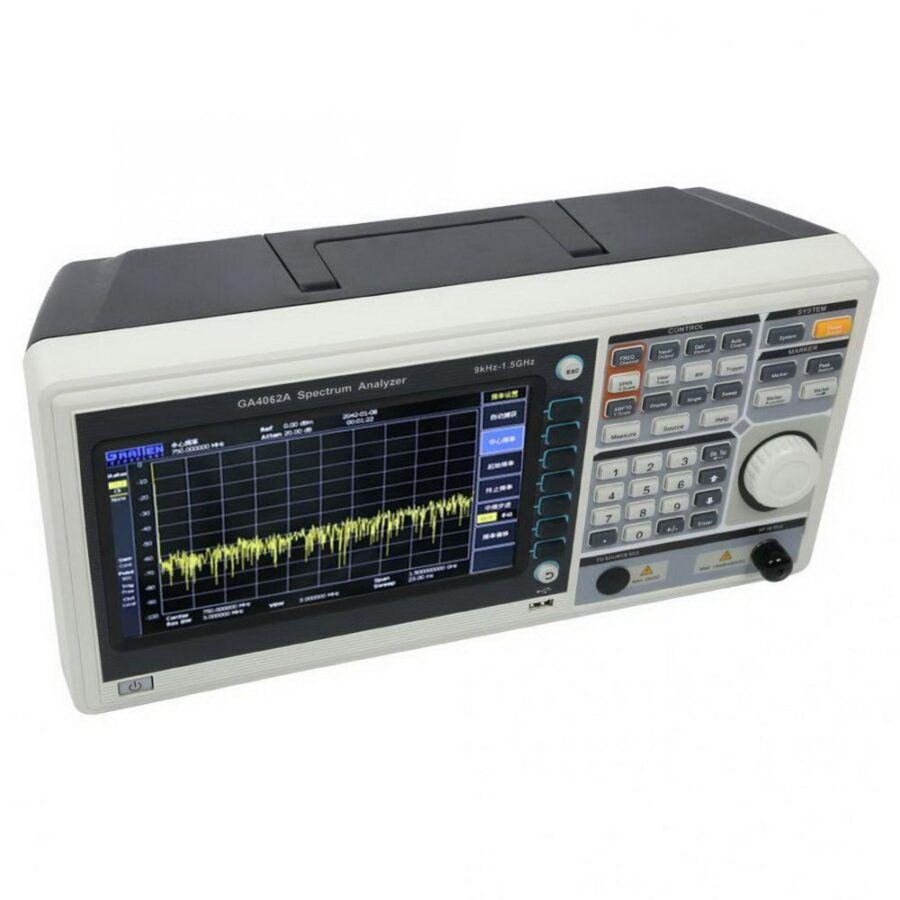

Анализатор спектра Gratten представляет собой современное измерительное устройство, предназначенное для портативного и точного анализа радиочастотных сигналов в диапазоне от 9 кГц до 1,5 ГГц. Этот цифровой анализатор спектра оборудован большим 9-дюймовым TFT-дисплеем, что обеспечивает удобство визуализации данных и удобное управление инструментом. Благодаря высокой точности и широкому диапазону измерений, он идеально подходит для специалистов в области радиотехники, телекоммуникаций и радиовещания, а также для научных исследований и разработок новых радиосигналов.
Основной функцией данного прибора является спектральный анализ, в том числе веточный (секторный) анализ, а также проведение векторного анализа радиосигналов. Помимо этого, прибор оснащен возможностью анализа модуляции радиосигналов, что значительно расширяет его применение. Встроенные функции автоматического измерения позволяют быстро получать данные о фазовом шуме, мощности соседних каналов, полосе пропускания, интермодуляционных искажениях третьего порядка, а также контроль за пропусканием и сбоями, что делает данное устройство надежным инструментом для диагностики и настройки радиооборудования.
Технические характеристики включают диапазон частот от 9 кГц до 1,5 ГГц, что покрывает широкий спектр радиочастотных приложений. Время развертки регулируется от 10 миллисекунд до 3000 секунд, что позволяет получать как быстрый обзор сигнала, так и длительные измерения для детальной аналитики. Возможность выбора режима развертки — непрерывный или единичный — обеспечивает гибкость работы. Максимальное разрешение счетчика — 1 Гц, что позволяет точно определять частотные компоненты сигнала. Диапазон отображаемого среднего уровня шума составляет не менее -148 дБм, при типичных значениях около -160 дБм, что свидетельствует о высокой чувствительности прибора.

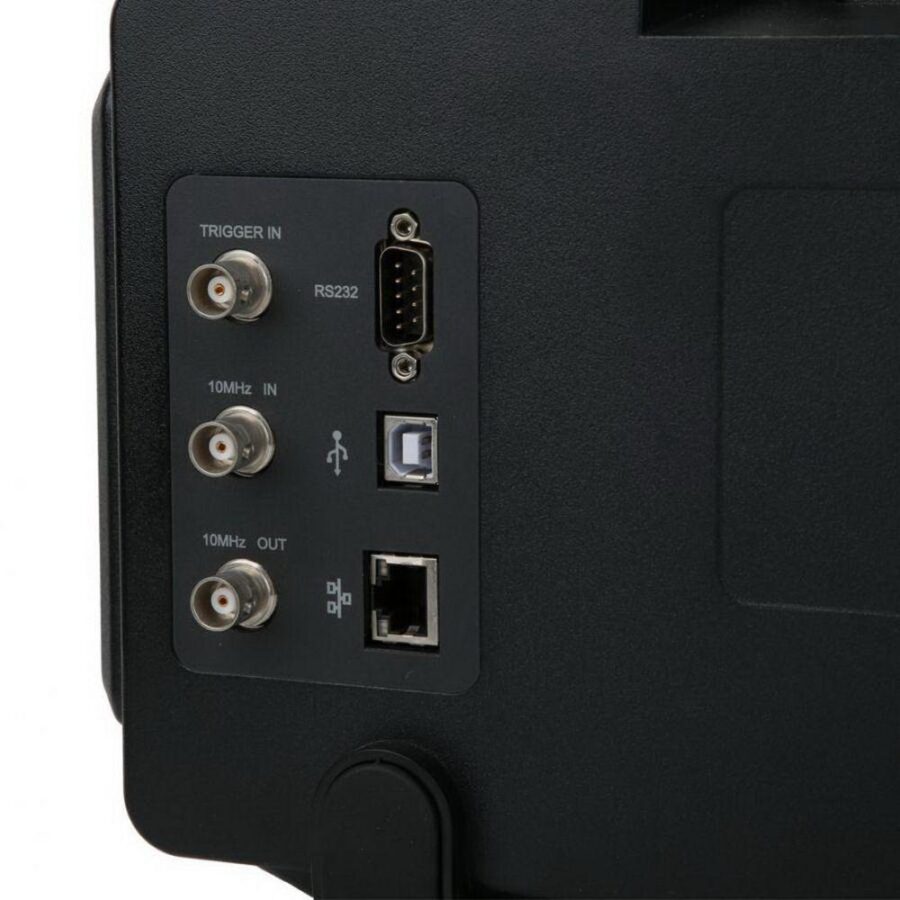

Контроль уровня сигнала осуществляется в диапазоне от -110 дБм до +30 дБм, что позволяет проводить измерения как при слабых, так и при сильных сигналах. Входы выполнены по стандарту N-Type с сопротивлением 50 Ом, совместимы с большинством радиостанций и измерительных систем. Для подключения к внешним устройствам и компьютерным системам передбачены интерфейсы USB, RJ45 LAN и RS232, что обеспечивает быструю передачу данных и удаленное управление.

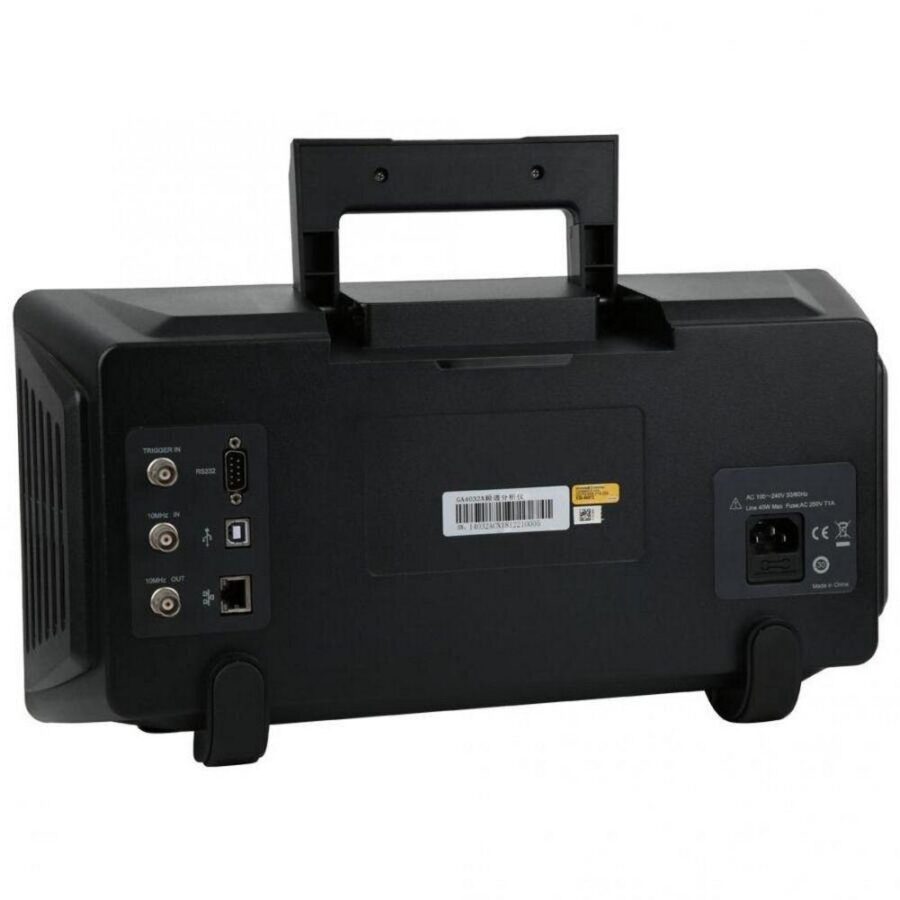

Прибор питается от сети с напряжением 100–240 В и потребляет не более 40 Вт энергии. Корпус изготовлен из прочной стали, окрашен в серый и черный цвета, что обеспечивает надежность и долговечность эксплуатации. Габаритные размеры составляют 410 мм по ширине, 210 мм по высоте и 136 мм по длине, а вес — около 7 кг, что делает устройство относительно мобильным и удобным для транспортировки.

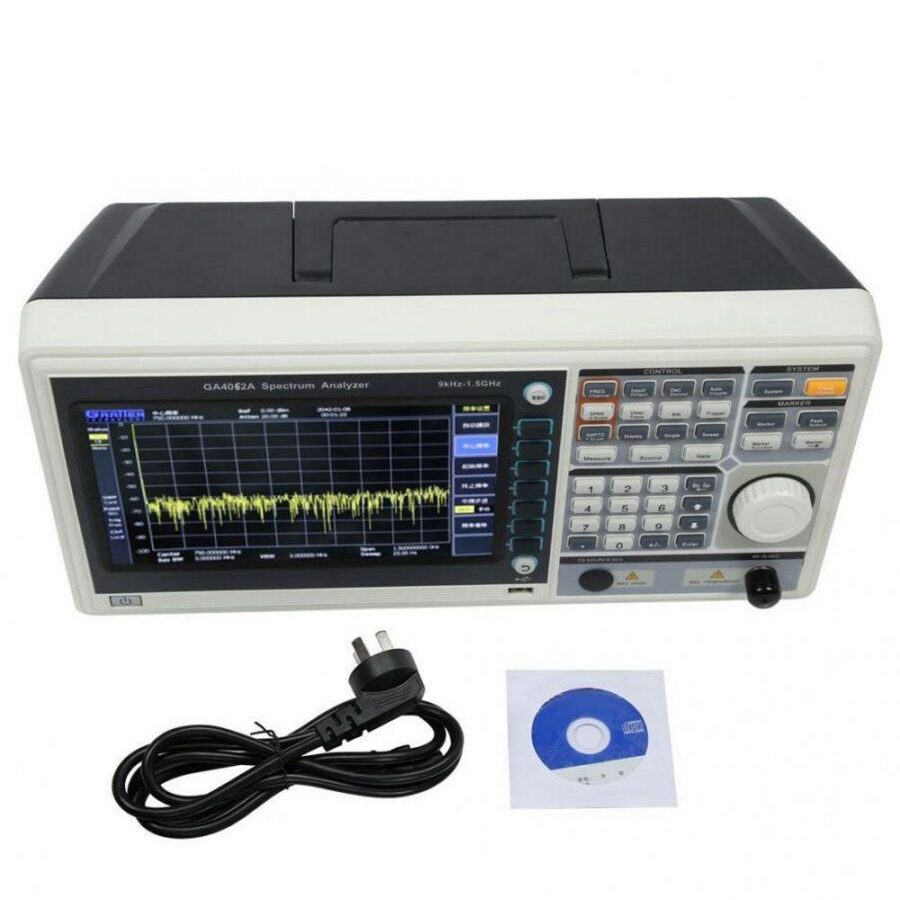

В комплект поставки входит сам анализатор спектра, кабель питания, диск с программным обеспечением и внешняя антенна, что обеспечивает полное оснащение для самостоятельной работы и проведения измерений. Благодаря широкому функционалу, высокой точности и удобству использования, данный анализатор спектра Gratten отлично подходит для профессионального анализа радиосигналов, диагностики и настройки радиолиний, а также для научных исследований и экспериментов в области радиотехники.
| Спецификация | Детали |
|---|---|
| Диапазон частот | 9 кГц — 1,5 ГГц |
| Дисплей | 9-дюймовый TFT |
| Время развертки | от 10 мс до 3000 сек |
| Режим развертки | непрерывный или единичный |
| Максимальное разрешение счетчика | 1 Гц |
| Диапазон отображаемого шума | от -148 дБм, типично -160 дБм |
| Контрольный уровень | -110 дБм … +30 дБм |
| Автоматические измерения | Фазовый шум, мощность соседнего канала, пропускание, искажения 3-го порядка, коэф-т волны |
| Входы | N-Type, 50 Ом |
| Интерфейсы | USB, LAN (RJ45), RS232 |
| Питание | 100–240 В, 40 Вт |
| Материал корпуса | Сталь |
| Размеры | 410х210х136 мм |
| Вес | примерно 7 кг |
Этот анализатор спектра Gratten является незаменимым инструментом для радиотехнических лабораторий, станций обслуживания и научных центров. Благодаря своим функциональным возможностям и высокой точности, он обеспечивает глубокий анализ радиосигналов, помогает выявить неисправности, настроить оборудование и проводить научные исследования в области радиотехники и связи.
