Описание
Контроллеры многофункциональные интеллектуальные Compact RTU (далее по тексту — контроллеры) предназначены для измерений силы, напряжения и частоты переменного электрического тока, измерений активной, реактивной и полной электрической мощности, активной и реактивной энергии, а также показателей качества электрической энергии.
Контроллеры многофункциональные интеллектуальные Compact RTU предназначены для измерений силы, напряжения и частоты переменного электрического тока, измерений активной, реактивной и полной электрической мощности, активной и реактивной энергии, а также показателей качества электрической энергии.
Принцип действия контроллеров основан на аналого-цифровом преобразовании входных сигналов, их обработке и хранении, с возможностью последующей передачи в информационные системы.
Конструктивно контроллеры выполняются в виде моноблока с металлическим корпусом.
Контроллеры являются проектно-компонуемыми. Состав контролеров определяется составом внутренних модулей, которые устанавливаются при изготовлении контроллера на производстве. Список модулей, которые установлены в контроллере, указываются в формуляре.
Основными функциями контроллеров являются:
— ввод информации телеизмерения текущих значений напряжения и тока от трансформаторов напряжения и трансформаторов тока;
— вывод команд телеуправления;
— прием и передача данных о состоянии дискретных и аналоговых сигналов по сети Ethernet по протоколу МЭК 61850-8-1 (GOOSE);
— интеграция других микропроцессорных устройств через интерфейсы RS-422/485 ГОСТ Р МЭК 60870-5-101/103, Modbus;
— локальная архивация и буферирование данных о произошедших событиях;
— расчет режимных параметров и интегральных значений по данным о текущих значениях тока и напряжения;
— технический учет электрической энергии;
— выполнение алгоритмов свободно программируемой логики;
— предварительная обработка получаемой информации, временное ее хранение и передача на сервер верхнего уровня и/или на шлюз телемеханики по сети Ethernet с использованием протоколов TCP/IP МЭК 61850-8-1 (MMS), ГОСТ Р МЭК 60870-5-104;
— самодиагностика устройства.
Заводской номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится типографским методом на шильд-наклейку, что обеспечивает идентификацию каждого экземпляра в течение всего срока эксплуатации.
Конструкцией контроллеров предусмотрено пломбирование, которое осуществляется путем заклеивания одного винта крепления передней лицевой панели. Нанесение знака поверки на корпус контроллера не предусмотрено.
Знак поверки рекомендуется наносить на свидетельство о поверке и (или) в формуляр в соответствии с действующим законодательством.
Знак утверждения типа наносится на шильд-наклейку типографским способом.

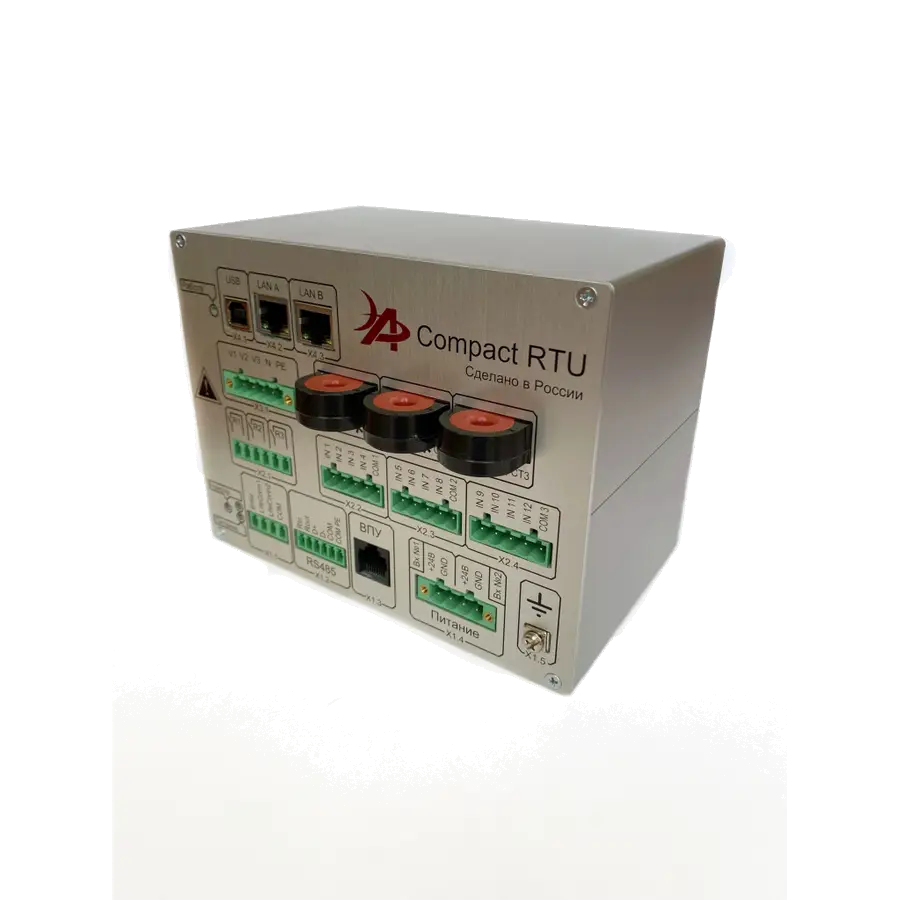

Общий вид контроллеров с указанием мест нанесения знака утверждения типа, пломбирования представлен на рисунках 1 и 2.
Место нанесения знака утверждения типа
Место пломбирования
Рисунок 1 — Общий вид контроллеров
Рисунок 2 — Общий вид контроллеров
Место нанесения знака утверждения типа
Место пломбирования
